标准版 【涂鸦智能】温湿度传感小夜灯

简介:卧室是休息睡觉的地方,温度,湿度适宜,也正是保证睡眠舒适的前提。 而实现对温湿度的控制的前提,是要实现对温湿度的监查。 夜里喜欢开灯睡,光线太强影响睡眠? 一款带有温湿度传感功能的小夜灯诞生了。

开源协议: Public Domain

(未经作者授权,禁止转载)

创建时间: 2021-01-18 18:44:48
更新时间: 2023-08-01 19:27:47
描述
* **温湿度传感小夜灯——基于涂鸦联网模块** * # 集成温度湿度传感器的插座小夜灯——**基于涂鸦联网模组** **绪论(讲讲为什么这样设计?)** \-\-\-\-\-\-本人是一名在校大二学生,学校课程在PCB绘制使用软件是AD\, 在大一时,通过老师推荐,开始使用立创。使用立创的时间也快一年了, 最大的感受就是界面清晰明了,操作简单易用。 在这一段时间来,也参加过一些征集令的PCB设计, 但是这次是第一次参加训练营,一开始拿到温湿度传感器设计题目的时候, 虽然说并不陌生,但是在功能方面还是进行了较长一段时间的思考。 一开始也想过就绘制一款正方形的PCB,把温湿度传感功能放上去, 能够将环境温湿度通过网络上传就可。 但是,这样的设计未免过于单调? 由于本人睡觉有开灯睡的习惯,但是开灯睡又是对睡眠不好的。 就想设计一块小夜灯,尽量减少亮度。 也刚好立创本次举行温湿度传感器训练营,想着为何不把温湿度功能也集成到小夜灯上? 卧室是休息睡觉的地方,温度,湿度适宜,也正是保证睡眠舒适的前提。 而实现对温湿度的控制的前提,是要实现对温湿度的监查。 最终,确定制作一款有温湿度传感功能的小夜灯。 功能介绍
* 板载OLED直观显示环境温度湿度 * 手机端显示环境温度湿度 * 板载下载接口,方便程序调试 * 板载LED指示灯,电源、配网状态显示。 * 板载三个按键,1、复位按键。2、模式选择按键。3、设置按键 * SET按键实现配网功能,也可以设置OLED屏幕开关,根据习惯可自行关闭屏幕 * MODE按键切换夜灯模式亮度(预设三种亮度模式),满足个人不同亮度设置 * 设置OLED显示日期时间,温度,湿度。 * 定时开启灯光和关闭灯光,也可手动按键设置灯光亮灭。 **PCB预览**
![QQ截图20210128123619.jpg](//image.lceda.cn/pullimage/50OqGW3fqEpZ87gEPBfhmgwTfxuUB04M82r7oX2W.jpeg)

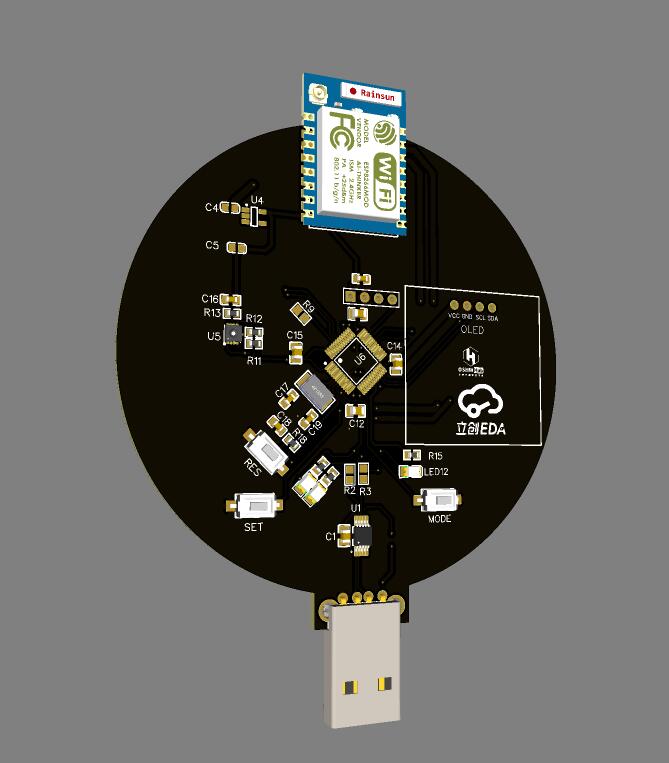

**芯片面(背面)**


![](https://image.lceda.cn/pullimage/RB5fTOpYKLbs7RlSN7X5cWK7bH3aWSPRUg3hHwKg.jpeg)

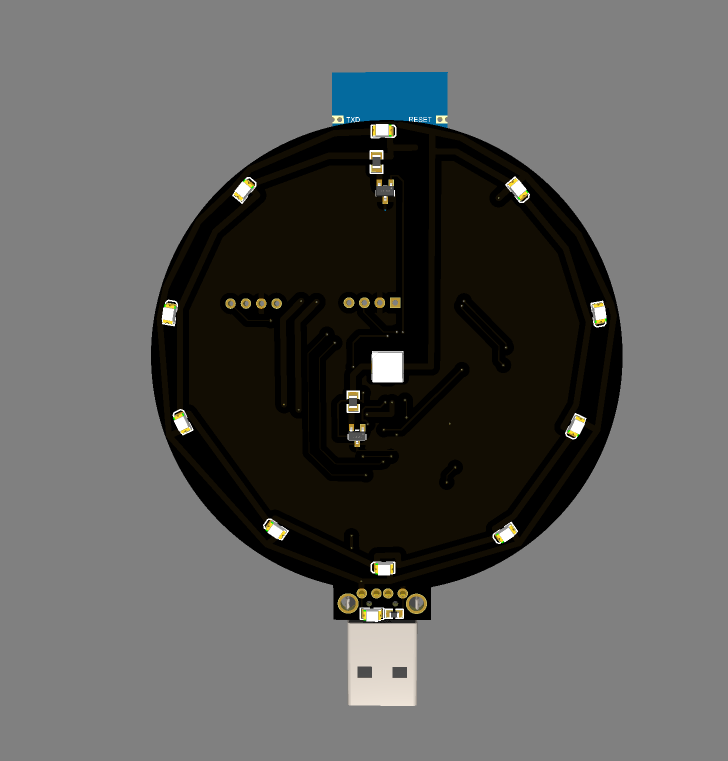

灯光面(正面)



![](https://image.lceda.cn/pullimage/M5fmLaJY1Bvg264yf50egt7817Lhh0FqQGcXGBBx.png)

安装图 ![](https://image.lceda.cn/pullimage/OEgaiQvocdhaKVlYD56PR1TEJAgabrmA1pvbUABj.jpeg)

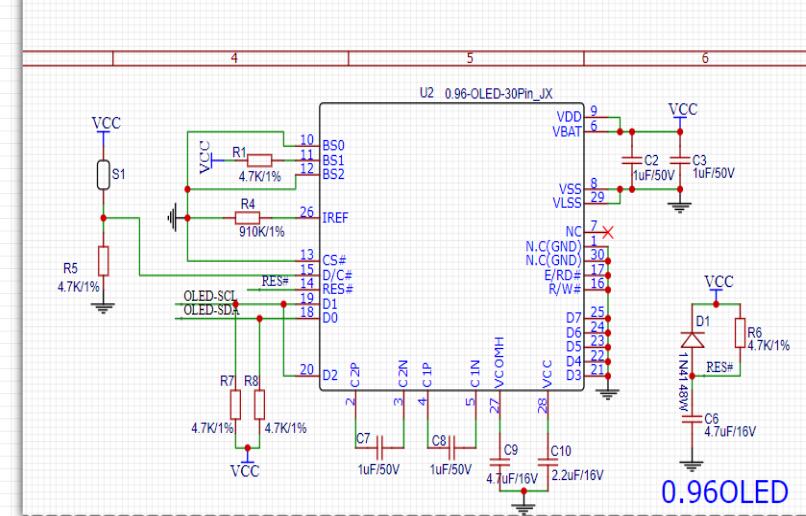

* **设计过程遇到问题总结** 在设计之初, * 是设想直接接入220-5电压转换模块,考虑到价格,美观,安全因素,舍弃了。 * 家里很多闲置的USB插头,为何不利用起来?干脆就把供电换为公头直插,这样做,既可以做既起到夜灯的支撑,也利于环保。 * OLED设想用屏幕放在PCB上,但是设计PCB时,发现如此背面元器件过于多,就采用OLED模块进行显示 * ![](https://image.lceda.cn/pullimage/61k5mg2BwhIZdjmF0oniSKxXmIIElfMxwzV6DSGI.jpeg)



**\-\-\-\-\-\-\-\-致谢\-\-\-\-\-\-\-\-**




首先感谢立创EDA和涂鸦公司,能够为我以及广大学习EDA的学习者提供这样一个锻炼的机会,



在设计后,还有工作人员对PCB进行评价指导,实属是难得的一次锻炼机会。


希望今后有更多此类活动,本人定积极参加。

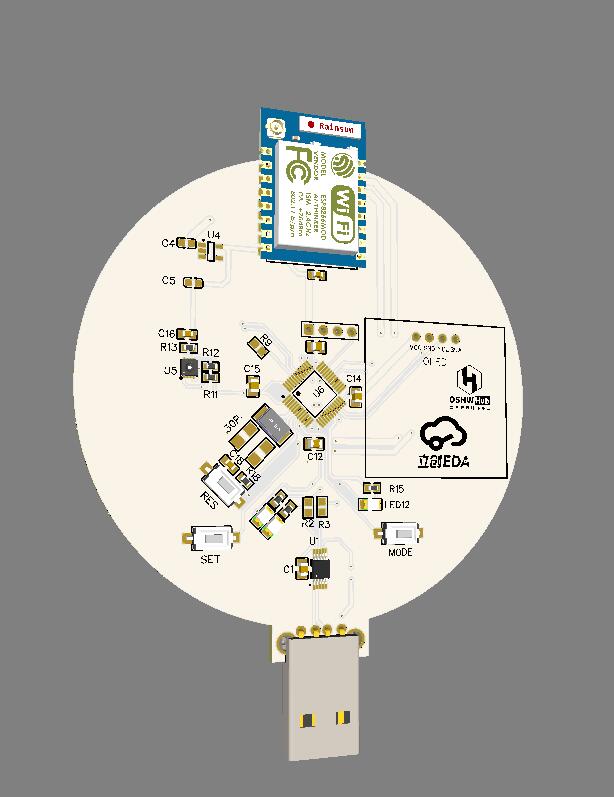

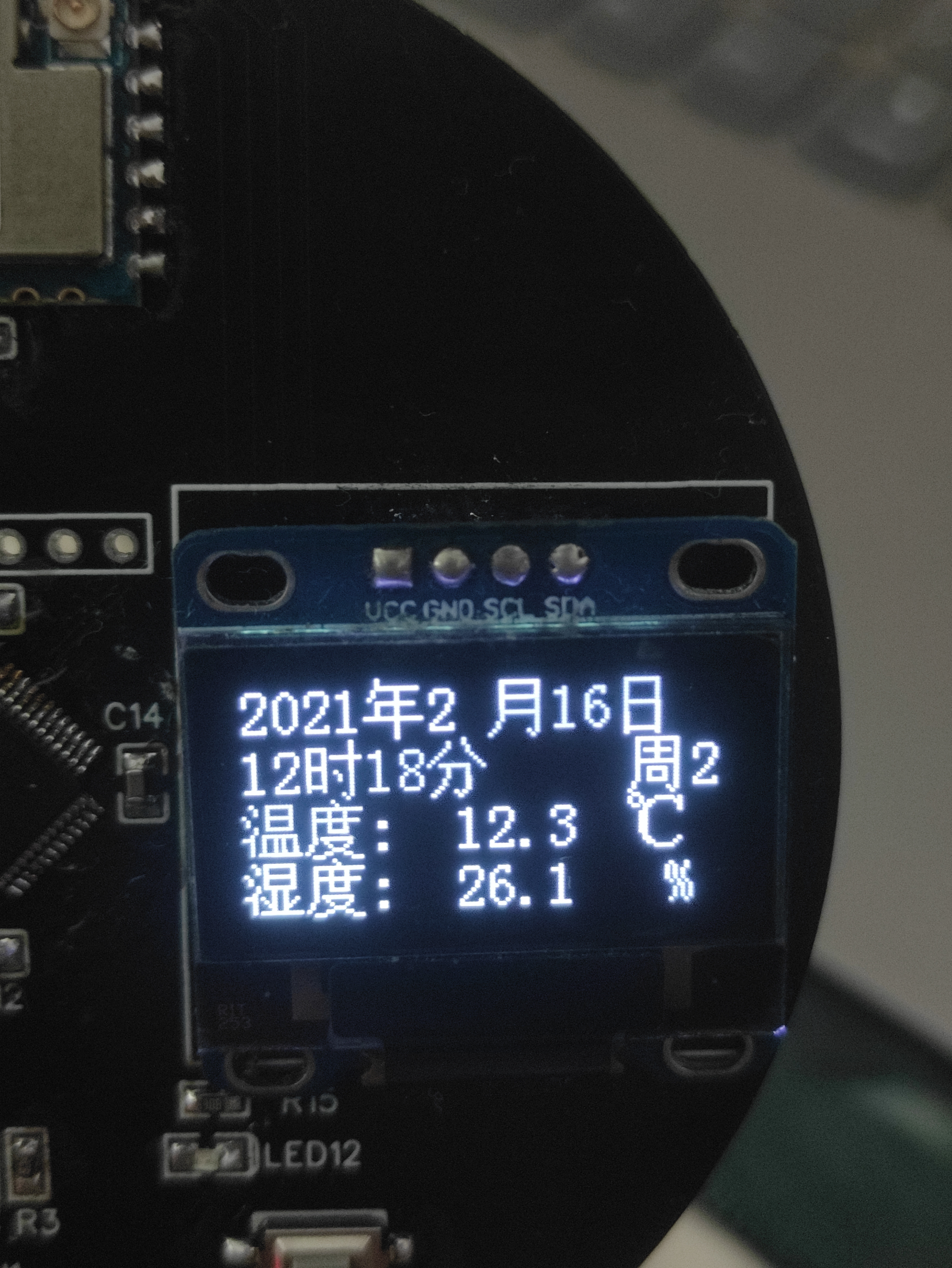

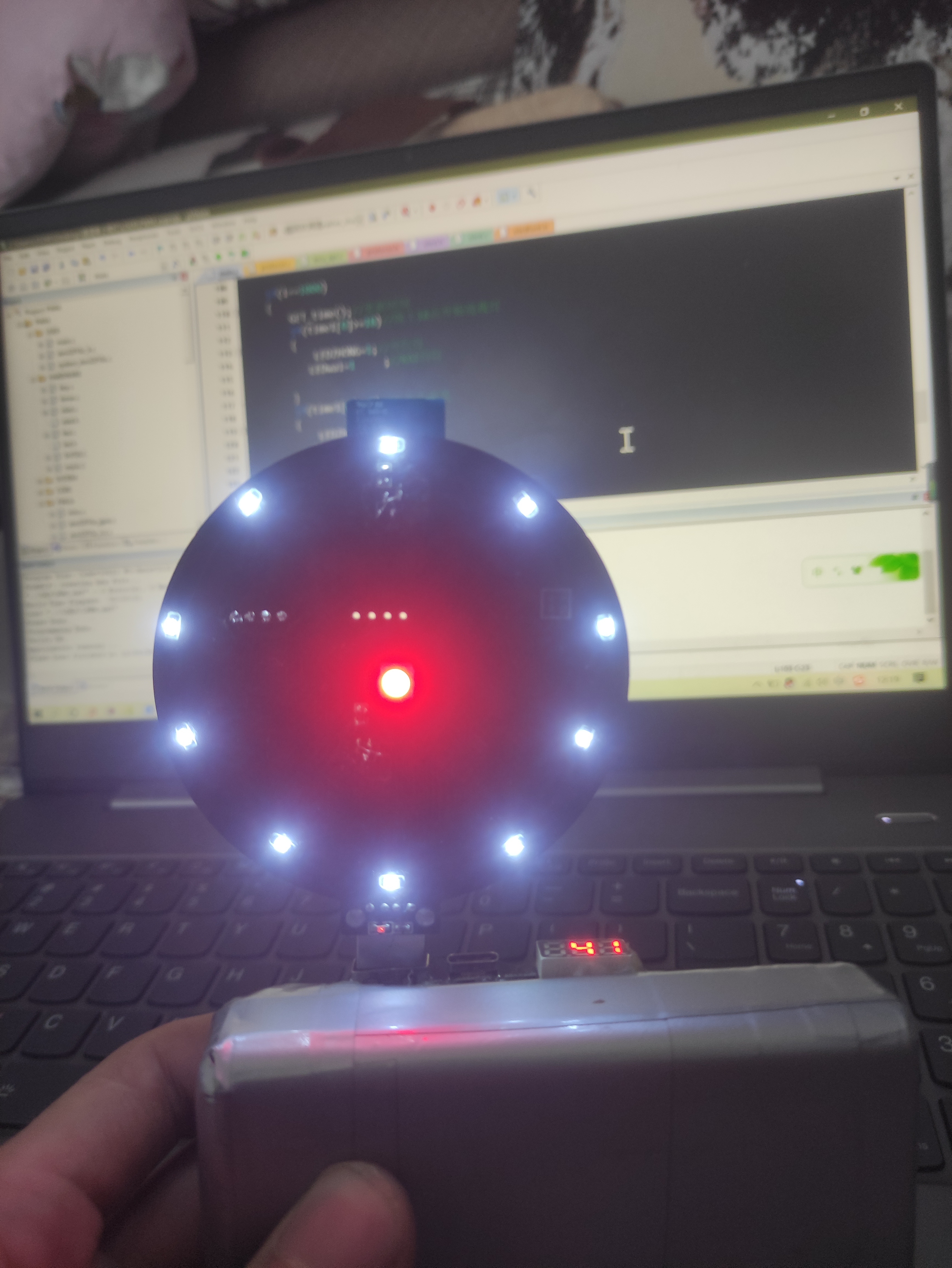

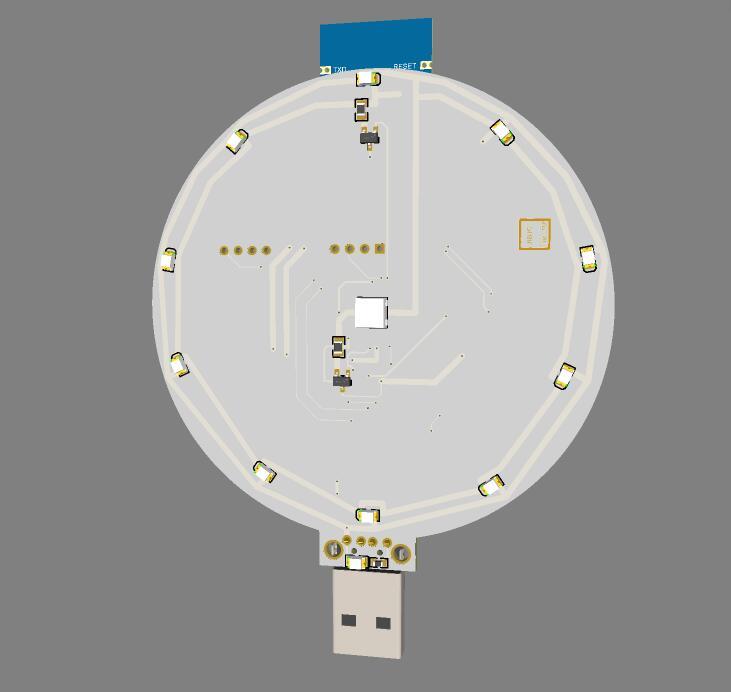

也预祝立创EDA和涂鸦公司越来越好。 * **整体大图** * **![MVIMG_20210216_121927.jpg](//image.lceda.cn/pullimage/s8qA5jYHAR3Uoiof5xU1whI1jNjVO3GgEqSqd2z4.jpeg)![MVIMG_20210216_121848.jpg](//image.lceda.cn/pullimage/cn5vBo4g4FZ1cjzXkaMP5ugM6NNoIzrPSG6IWDpn.jpeg)![QQ截图20210128115323.jpg](//image.lceda.cn/pullimage/i4z1uqlh4p2KkUJeIXMJ8sMhD0moVa9OUBnOIZCk.jpeg)**![QQ截图20210128115333.jpg](//image.lceda.cn/pullimage/T0sBoCWzG9LGlN6WGRwSj3UK9b4qOZSONkRuUvcY.jpeg)
