简介:采用国民技术N32G430系列芯片作为主控,官方例程。
开源协议: GPL 3.0
注:* 为必填项
请在报名阶段填写 ↓
这是一款USB功率计,采用国民技术N32G430系列芯片作为主控,能测5V左右的电压
首次公开自己画的板子,跟着官方例子来画的
采用国民技术N32G430系列芯片作为主控,负责采样电压与电流、进行简单功耗运算并驱动0.91寸OLED。
电流采样部分采用INA199芯片,采样电阻为10mΩ,我能测到的电流在2.2安左右。
采用立创EDA标准画的,如果后面想增加功能和外壳会转到专业版去。
软件部分采用Keil5进行编程,主要参考了国民技术的官方立创,因为OLED接的和官方例子不一样,程序中修改了I2C.
除了屏幕没在立创买,其余元件都在立创商城买的,非常便宜且好用。
PCB忘记印了下次第二版一定印上,工程PCB加上了电赛logo!!
视频还没录制,因为刚上大学事情有点多来不及录制,只能后面补录上了。

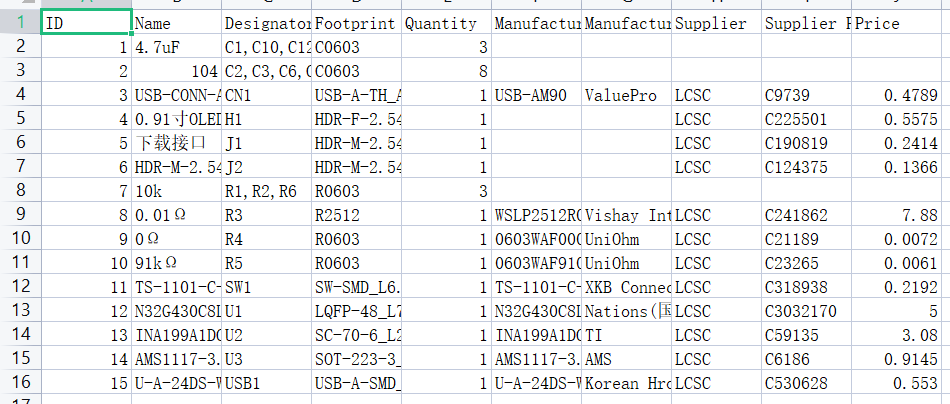

ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | 4.7uF | C1,C10,C12 | C0603 | 3 |
2 | 104 | C2,C3,C6,C7,C8,C9,C11,C13 | C0603 | 8 |
3 | USB-CONN-AM90 | CN1 | USB-A-TH_AM90 | 1 |
4 | HDR-F-2.54_1x4 | H1 | HDR-F-2.54_1X4 | 1 |
5 | HDR-M-2.54_1x6 | J1 | HDR-M-2.54_1X6 | 1 |
6 | HDR-M-2.54_1x2 | J2 | HDR-M-2.54_1X2 | 1 |
7 | 10k | R1,R2,R6 | R0603 | 3 |
8 | 0.01Ω | R3 | R2512 | 1 |
9 | 0Ω | R4 | R0603 | 1 |
10 | 91kΩ | R5 | R0603 | 1 |
11 | TS-1101-C-W | SW1 | SW-SMD_L6.0-W3.3-LS8.0 | 1 |
12 | N32G430C8L7 | U1 | LQFP-48_L7.0-W7.0-P0.50-LS9.0-BL | 1 |
13 | INA199A1DCKR | U2 | SC-70-6_L2.2-W1.3-P0.65-LS2.1-BR | 1 |
14 | AMS1117-3.3 | U3 | SOT-223-3_L6.5-W3.4-P2.30-LS7.0-BR | 1 |
15 | U-A-24DS-W-1 | USB1 | USB-A-SMD_U-A-24DS-W-1. | 1 |
