标准版 PCM2704 USB声卡DAC解码器

简介：PCM2706声卡，使用内置DAC，音频信号送入耳放电路，通过电位器手动调节左右声道。Type C接口，方便使用。

开源协议: Public Domain

创建时间： 2021-07-06 16:07:52

更新时间： 2022-06-07 16:08:56

描述

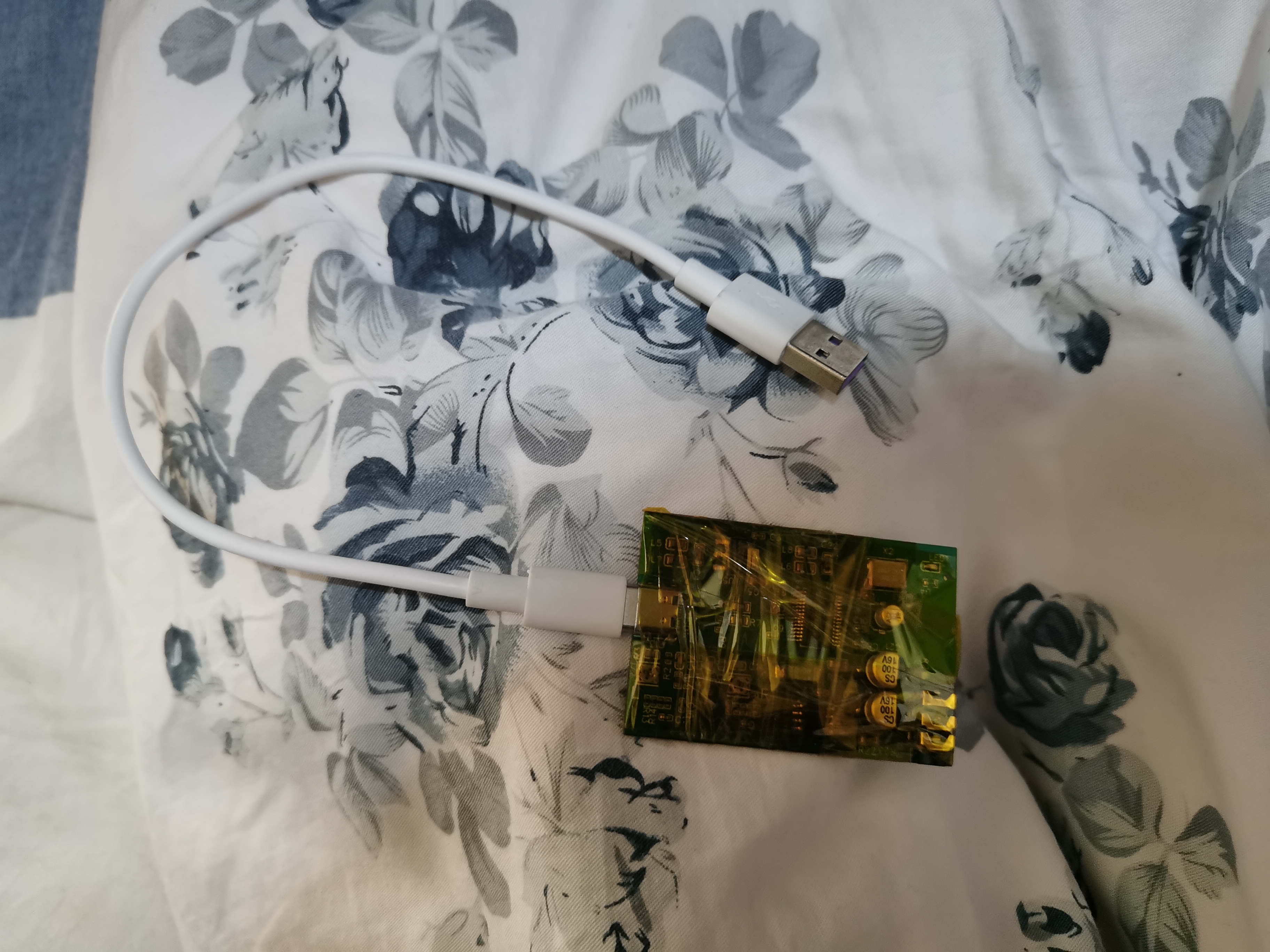

USB typeC接口 PCM2706参考官方原理图做的，后面的耳放电路自己设计的。用的GS8052高速运放，好像有点大材小用了，不过听感不错。

用了嘉立创的贴片，部分元件手焊。

音质非常的HIFI

设计图

原理图

（ 1 / ）

PCB

（ 1 / ）

未生成预览图，请在编辑器重新保存一次

BOM

ID	Name	Designator	Footprint	Quantity
1	PJ-3133-5A	AUDIO1	AUDIO-TH_PJ-3133-5A	1
2	47uF	C1	CAP-SMD_L6.0-W3.2-R-RD	1
3	100nF	C2,C3,C6	C0402_NEW	3
4	10uF	C4	C0805	1
5	22uF	C5,C22	C0805	2
6	10uF	C7	CAP-SMD_BD4.0-L4.3-W4.3-RD	1
7	1uF	C8,C9,C10,C11	C0402	4
8	22nF	C12,C15	C0603	2
9	22uF	C13,C14	C0603	2
10	47pF	C16,C19	C0402	2
11	100pF	C17,C18	C0402	2
12	100uF	C20,C21	CAP-SMD_BD6.3-L6.6-W6.6-RD	2
13	600Ω	L5,L6,L7,L8	L0805	4
14	KT-0603R	LED1	LED0603-R-RD	1
15	10K	R1,R2,R16,R17,R18,R19,R23,R24	R0402	8
16	TC33X-2-502E	R3,R4	RES-ADJ-SMD_3P-L3.8-W3.6_TC33X-2-502E	2
17	1.5K	R5	R0402	1
18	33	R6	R0402	1
19	22	R7,R8	R0805	2
20	1.5K	R9	R0603	1
21	15	R10,R11	R0603	2
22	100	R13,R14,R15,R20	R0402	4
23	47	R22,R25	R0805	2
24	PCM2704	U1	SSOP-28_L10.2-W5.3-P0.65-LS7.8-BL	1
25	GS8052-SR	U3	SOP-8_L4.9-W3.9-P1.27-LS6.0-BL	1
26	470	U4	R0603	1
27	AMS1117-3.3	U5	SOT-223-3_L6.5-W3.4-P2.30-LS7.0-BR	1
28	KH-TYPE-C-16P	USB1	USB-C-SMD_KH-TYPE-C-16P	1
29	12MHz	X2	OSC-SMD_4P-L7.0-W5.0-BL	1
