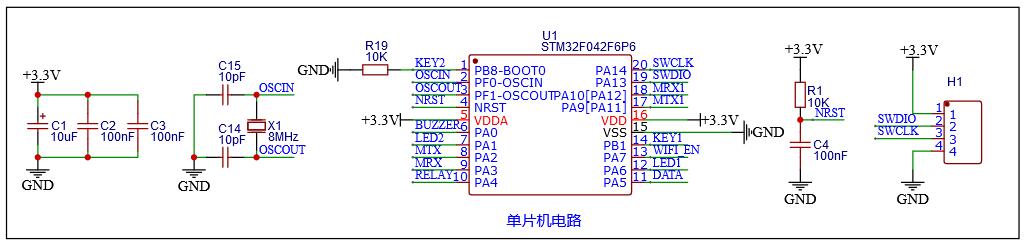

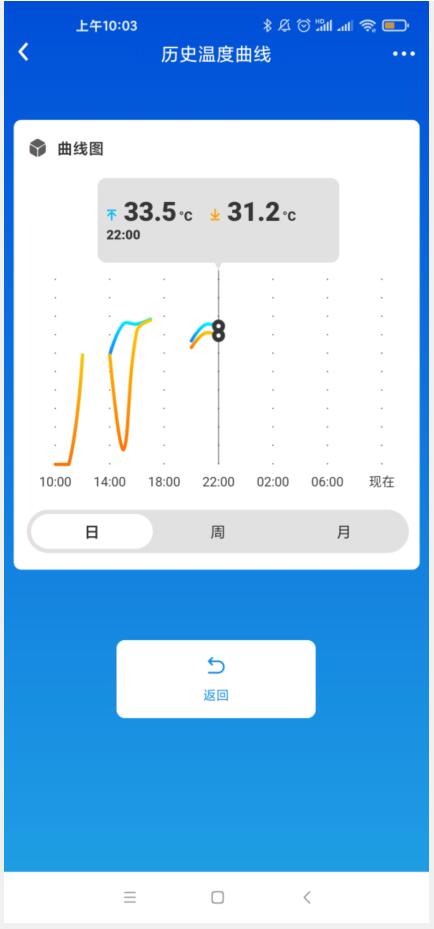

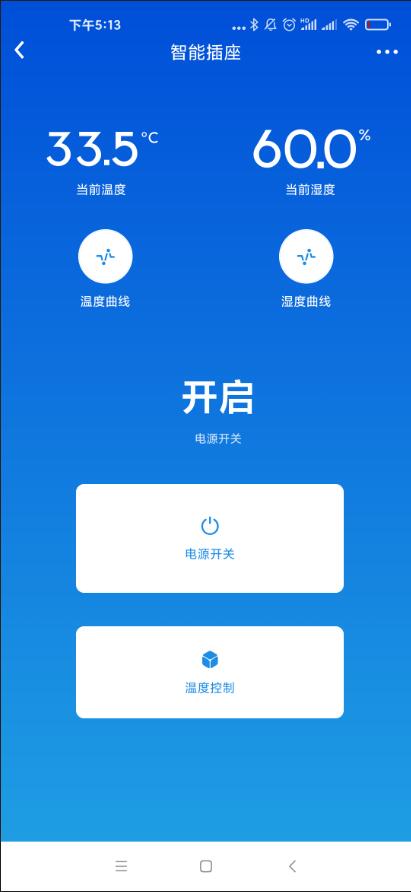

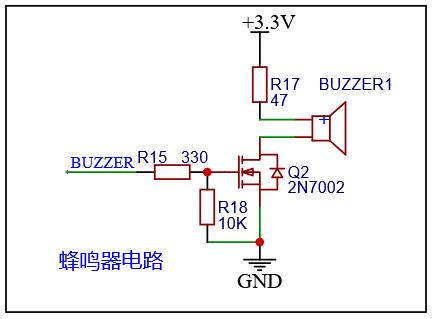

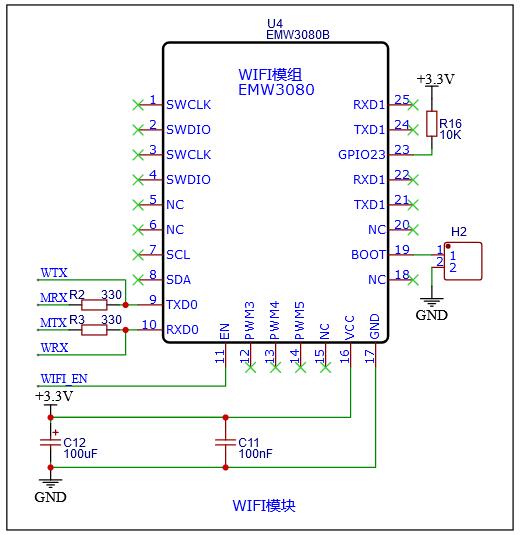

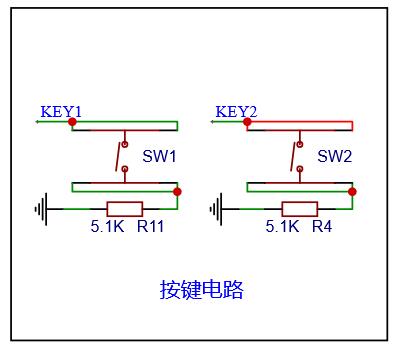

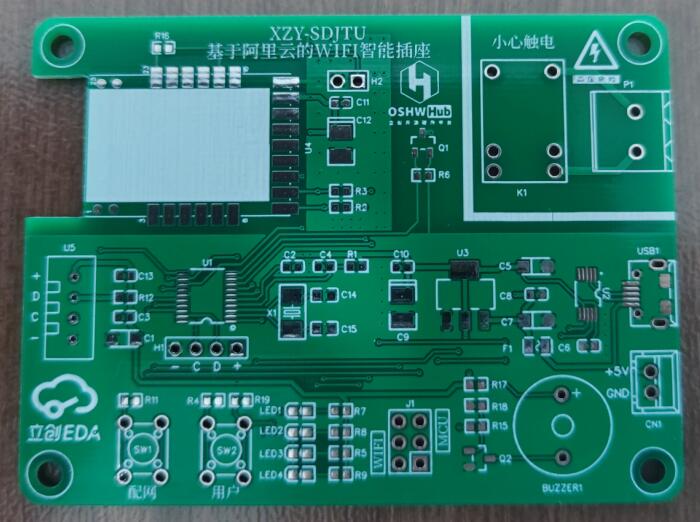

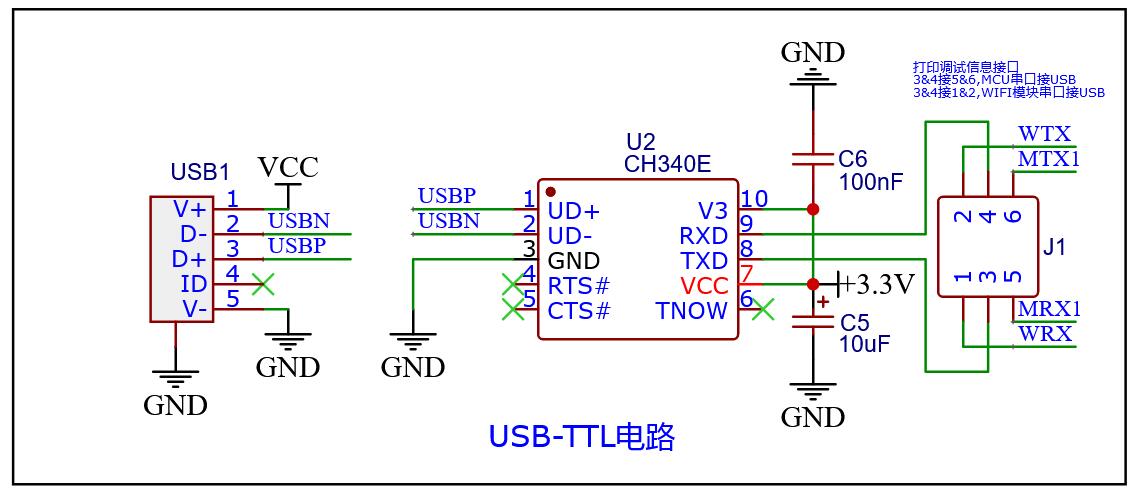

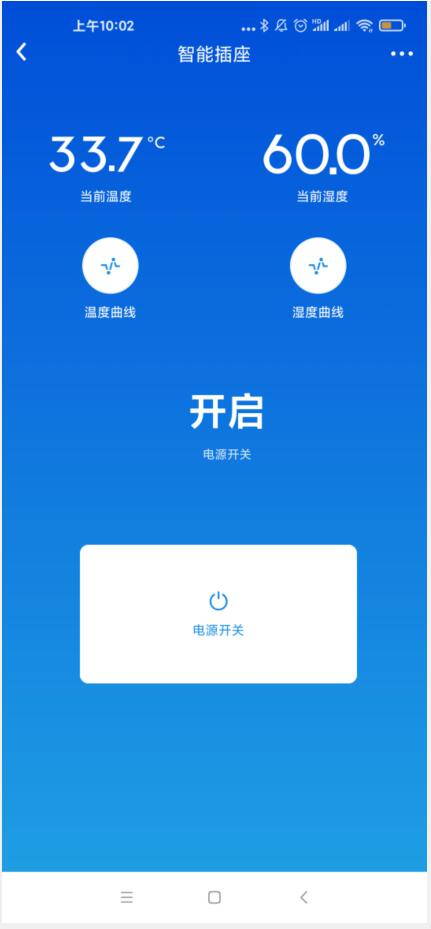

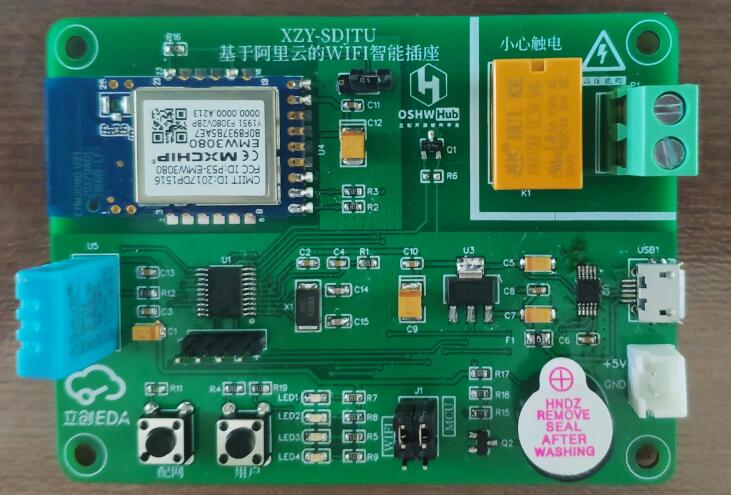

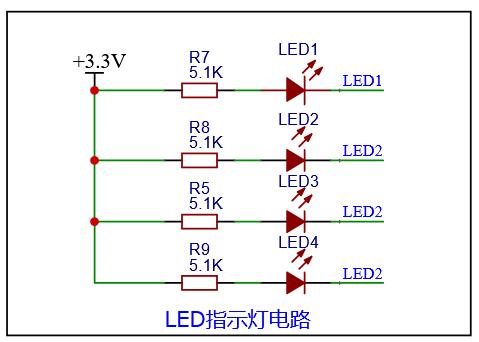

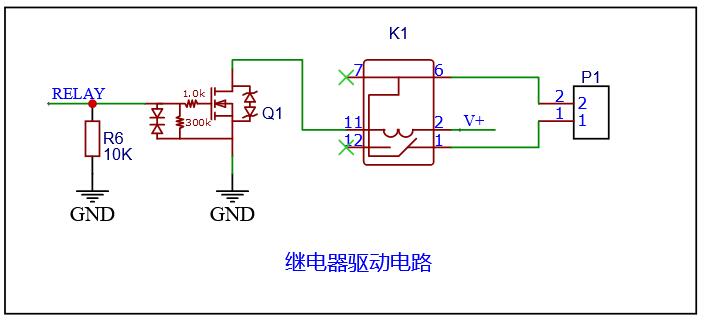

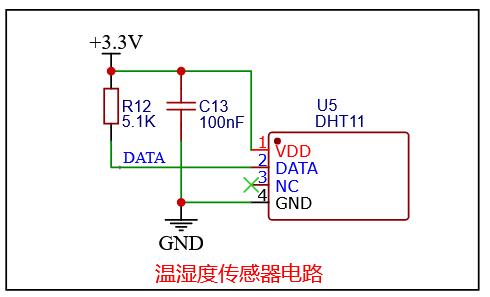

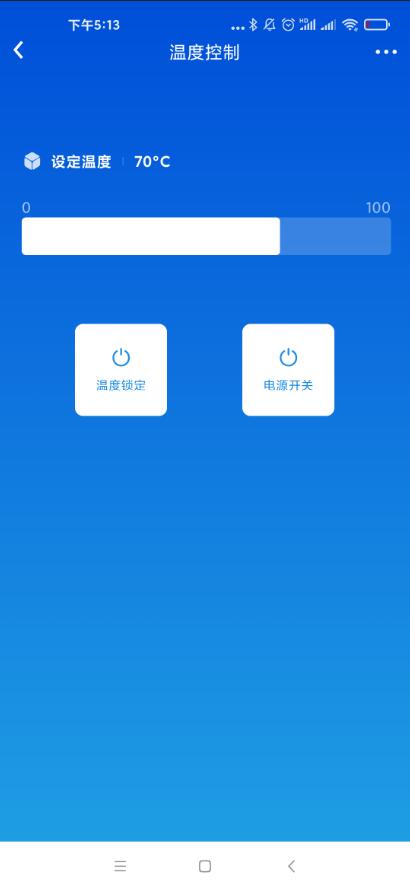

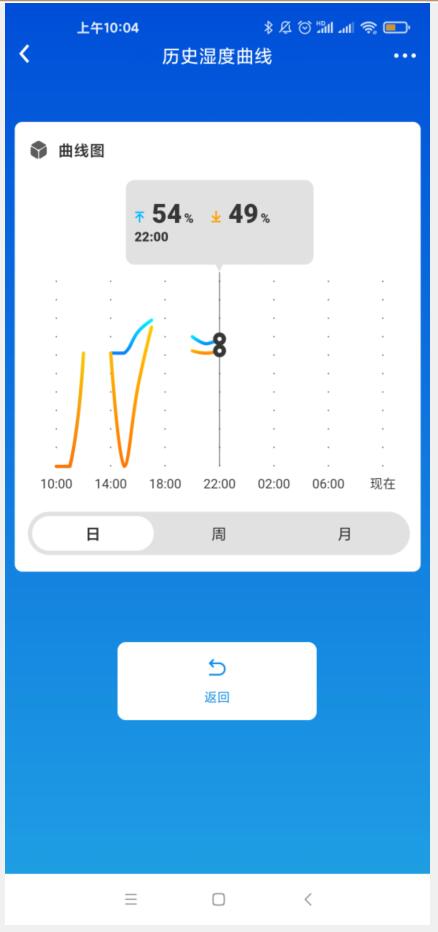

* 一、项目简介 * 基于阿里云的WIFI智能插座。单片机采用STM32F042F6P6，WiFi模块选用EMW3080，通过实体按键或者APP实现控制板载继电器通断功能，同时加入DHT11采集环境温湿度，定时上传服务器并在APP上可以看到实时数据和历史温湿度曲线。 * 1、基于WIFI的智能插座，选用阿里云飞燕平台，设备通过MICRO-USB接口供电。 * 2、单片机选用STM32F042F6P6，TSSOP20脚封装。 * 3、WIFI模块选用EMW3080，阿里云飞燕固件版本。 * 4、控制一路继电器输出，输出默认为常闭状态。 * 5、扩展4路按键，4路LED灯，进行人机交互和设备状态指示。 * 6、扩展一路温湿度传感器，默认DHT11，也可以连接DS18B20。 * 二、硬件设计 * 1、MCU。选用ST公司的STM32F042F6P6，48MHz主频，双串口，TSSOP20封装，非常适合这个项目。 * 2、WIFI模块。第一次做物联网的项目，跟着老师走，选用庆科公司的EMW3080模块，电路直接参考零妖大神的电路。本次训练营的的收获之一。 * 3、电源部分。没有选用零妖的方案，采用一个AMS公司的AMS1117-3.3V实现整个系统的5V转3.3V功能。AMS1117-3.3输出电流800mA，满足系统整个供电。系统可以采用USB接口供电，也可以通过CN1接口接入5V直流电源供电。 *  * 4、USB-TTL电路。选用CH340E芯片，参考零妖电路，后期修改了CH340E供电为3.3V，可以兼容单片机和WIFI模块的TTL串口电平。此外加入跳线J1端子，USB可以切换连接单片机调试串口1或者EMW3080模块的串口，方便单独调试两部分电路。 * 5、继电器驱动电路。采用宋工的方案，由于STM32上电和51不同，不输出高电平，因此省去了反相器电路，NUD3105芯片非常好用，本次训练营的的收获之二。 *  * 6、温湿度传感器电路。采用DHT11芯片，采集环境温湿度，该芯片对示序要求比较严格，调试的时候移植了正点原子的驱动程序，非常好用。 *  * 7、LED指示灯电路。由于IO口紧张，采用两个IO口驱动LED，一个IO口驱动LED1，另一个IO口驱动其它三个LED。 * 8、按键电路。两路按键，其中一路共用了BOOT0管脚。 *  * 9、蜂鸣器电路。添加了一路蜂鸣器电路，2N7002驱动有源蜂鸣器。 *  * 10、PCB电路空板。 *  * 11、实物图。 *  * 三、调试记录 * 1、第一次翻车。宋工程序发布，移植到STM8S103平台，编译后发现，代码超过8K，重大翻车！！！果断更换STM32F042F6P6，手头正好有个这个片子，FLASH有32K，RAM有4K，应该够用了。 * 2、第二次翻车。CH340芯片第七脚供电应该用+3.3V，而我用的是5V，抄电路的时候没仔细看，先入为主！！！切记，不要经验主义，没有用过的芯片一定要仔细看手册，看手册，看手册！！！果断取消昨天晚上新下的订单，JLC扣10元，算是交学费，重新下单，审核完成时间2020-08-14 09:39:09，希望16号板子能到。 * 3、8-17号，调试完成开关控制继电器基本功能，还没有完成的功能包括FLASH存储数据和DHT11温湿度采集，后续继续完善。16号焊接完成电路板以后，主要精力放在了EMW3080模块联网配置方式上，最终采用了热点配网模式，先通过AT指令配置好模块的三元组数据，再通过手机APP热点配网完成模块的绑定。 * 4、8-18号，完成温湿度采集上传功能，修正继电器开关逻辑。 * 5、8-19号，添加完成温湿度曲线APP页面设计。APP面板效果如下图所示。 *  *  * 6、8-23号，实现一个简单的温度回差控制功能。APP可以打开关闭温控功能，进行温度设定。 *
