标准版 WIFI单路控制器
简介：基于esp8266+Blinker+小爱同学的物联网WIFI单路控制器
开源协议: GPL 3.0
描述
基于esp8266+Blinker+小爱同学的物联网WIFI物联网单路控制器（不是局域网），项目中没有使用CH340和micro usb，所以**要提前在开发板上把程序下载好**，然后再焊接上这块板子上。线宽用了3mm，但**保险丝用的是3A慢速熔断型**的，只能控制500W左右以下的电器。ESP8266模块天线两端没有留16mm净空区域，但对于我们这种小型板子估计影响不大。
电源部分用的是淘宝买的AC-DC5V模块，程序部分用的是Arduino+Blinker库开发的，小爱同学需要在米家绑定设备，然后在小爱同学里面设定指定设备的语音指令就可以了。下面有演示视频

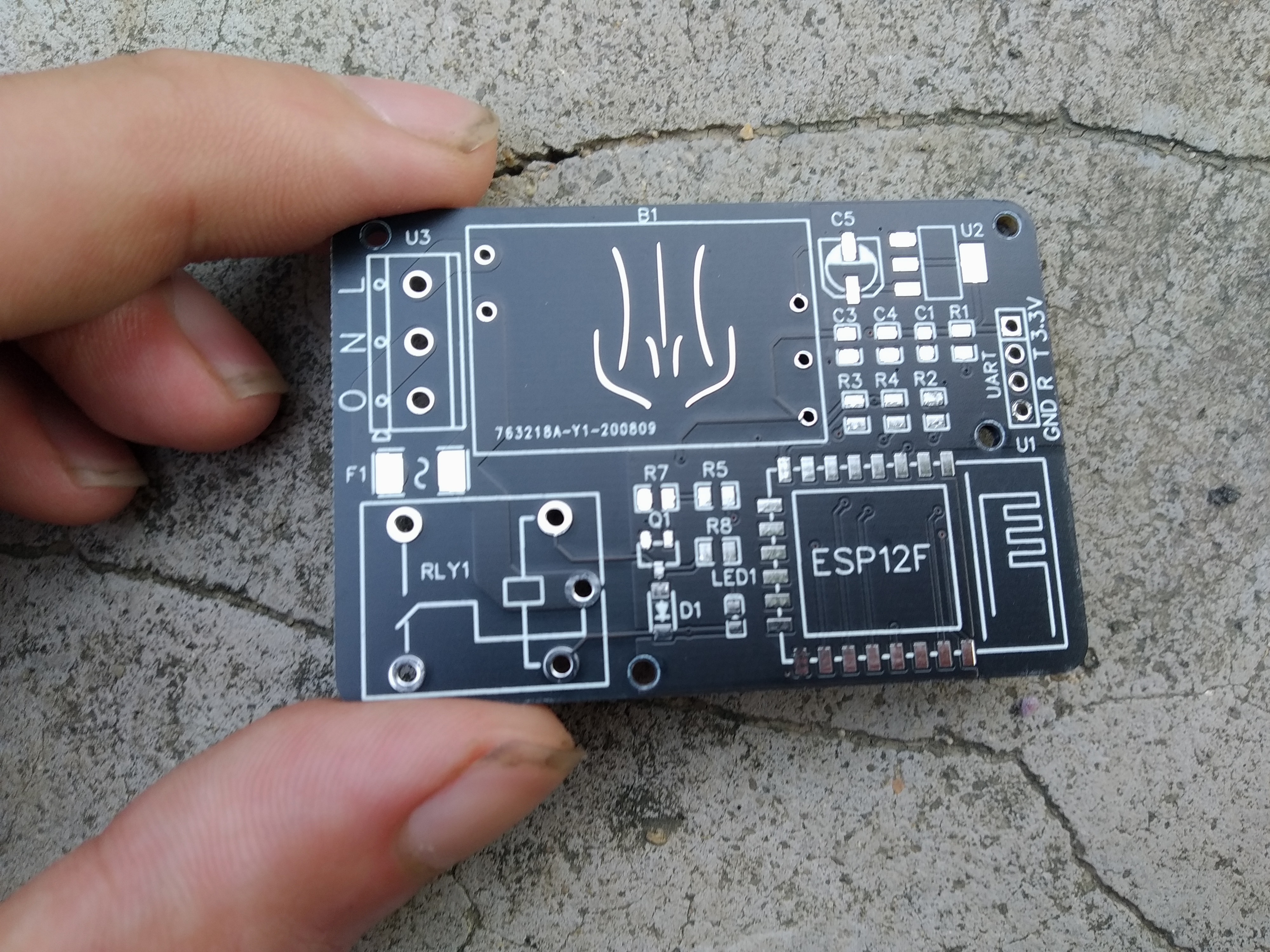

**PCB正面**

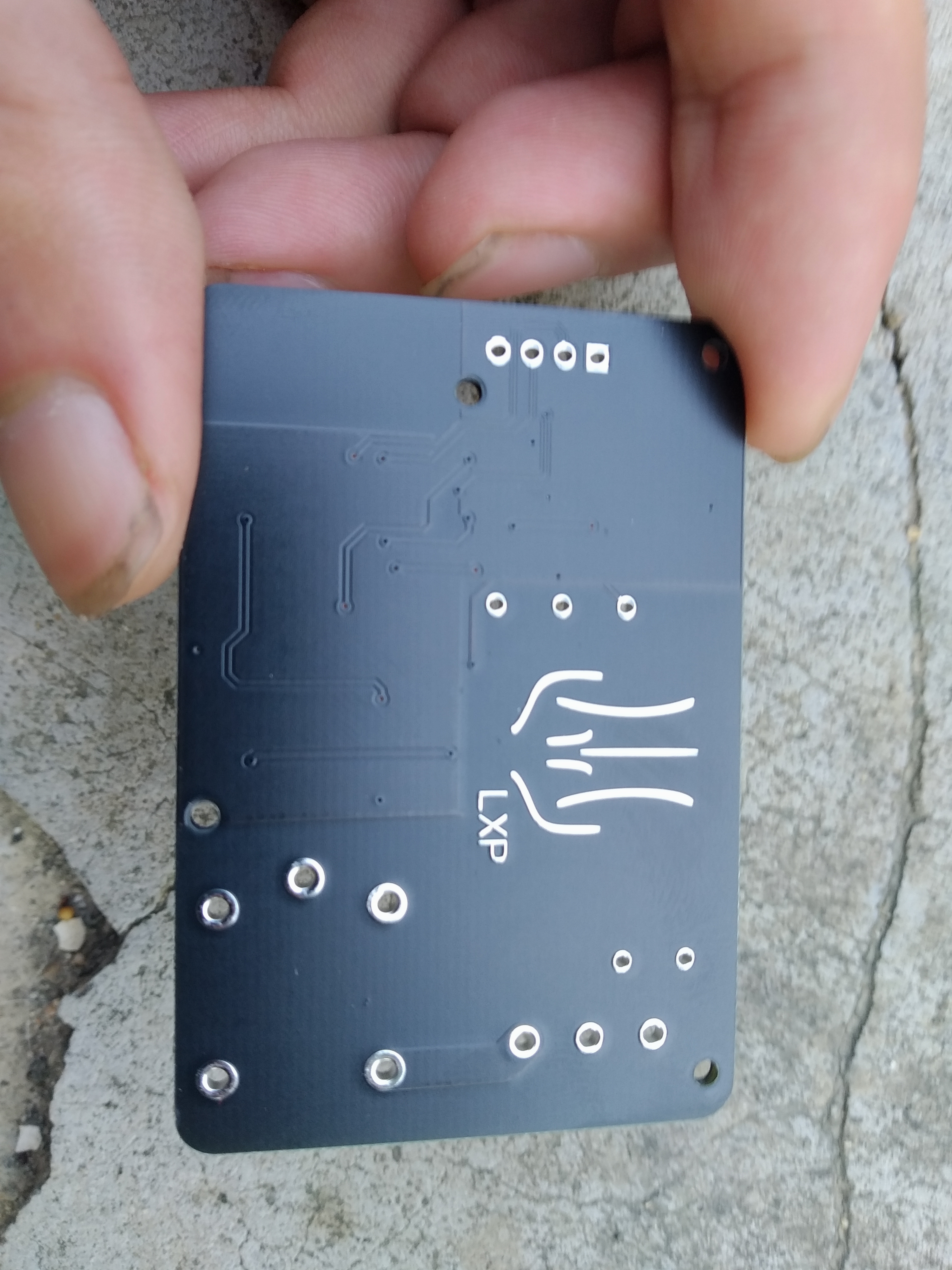

**PCB反面**
****
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 10k | R1,R2,R3,R4,R7 | R0805 | 5 |
| 2 | SRD-05VDC-SL-C | RLY1 | RELAY-TH_SRD-XXVDC-XL-C | 1 |
| 3 | SC1117-3.3V | U2 | SOT-223_L6.5-W3.5-P2.30-LS7.0-BR | 1 |
| 4 | PZ254V-11-04P | H1 | HDR-TH_4P-P2.54-V-M | 1 |
| 5 | 1N4007 | D1 | SOD-123_L2.8-W1.8-LS3.7-RD | 1 |
| 6 | JFC2410-1300TS | F1 | F2410 | 1 |
| 7 | JL301-50003U01 | U3 | CONN-TH_3P-P5.08_JL301-50003U01 | 1 |
| 8 | LED-0603_B | LED1 | LED0603_BLUE | 1 |
| 9 | AC220V转DC5V模块 | B1 | AC220V转DC5V电源模块 | 1 |
| 10 | 104 | C3,C4 | C0805 | 2 |
| 11 | ESP-12F(ESP8266MOD) | U1 | WIFIM-SMD_ESP-12F-ESP8266MOD | 1 |
| 12 | SEBT8050 | Q1 | SOT-23-3_L3.0-W1.7-P0.95-LS2.9-BR | 1 |
| 13 | 1k | R5 | R0805 | 1 |
| 14 | 5.1k | R8 | R0805 | 1 |
| 15 | 47uF | C5 | CAP-SMD_BD5.0-L5.3-W5.3-FD | 1 |
| 16 | 1uF | C1 | C0603 | 1 |
