标准版
8002小型功放模块
586
0
0
0
简介
本产品兼容8002系列集成功放，推荐使用8002A。外围电路非常简单，非常小,薄的功放板，适合给小空间设备加装功放＋扬声器。
简介：本产品兼容8002系列集成功放，推荐使用8002A。外围电路非常简单，非常小,薄的功放板，适合给小空间设备加装功放＋扬声器。复刻成本：￥3
开源协议
：LGPL 3.0
创建时间：2024-10-05 20:35:36更新时间：2025-03-27 11:10:24
描述
本产品兼容8002系列集成功放，推荐使用8002A芯片。这个功放板非常小且薄，适合给小空间设备加装功放＋扬声器。可以给芯片上用导热胶加装散热片，效果更好。共有两款，一种是大号的（下图前三个），支持3.5mm音频输入，适合diy使用。小号的（最右边的和封面），适合改装产品使用。不建议使用大于4欧3w的喇叭，会导致声音严重失真。推荐使用8欧2w的喇叭。如不介意小杂音，可使用8欧3w、4欧3w的喇叭。可以焊接排针使用。

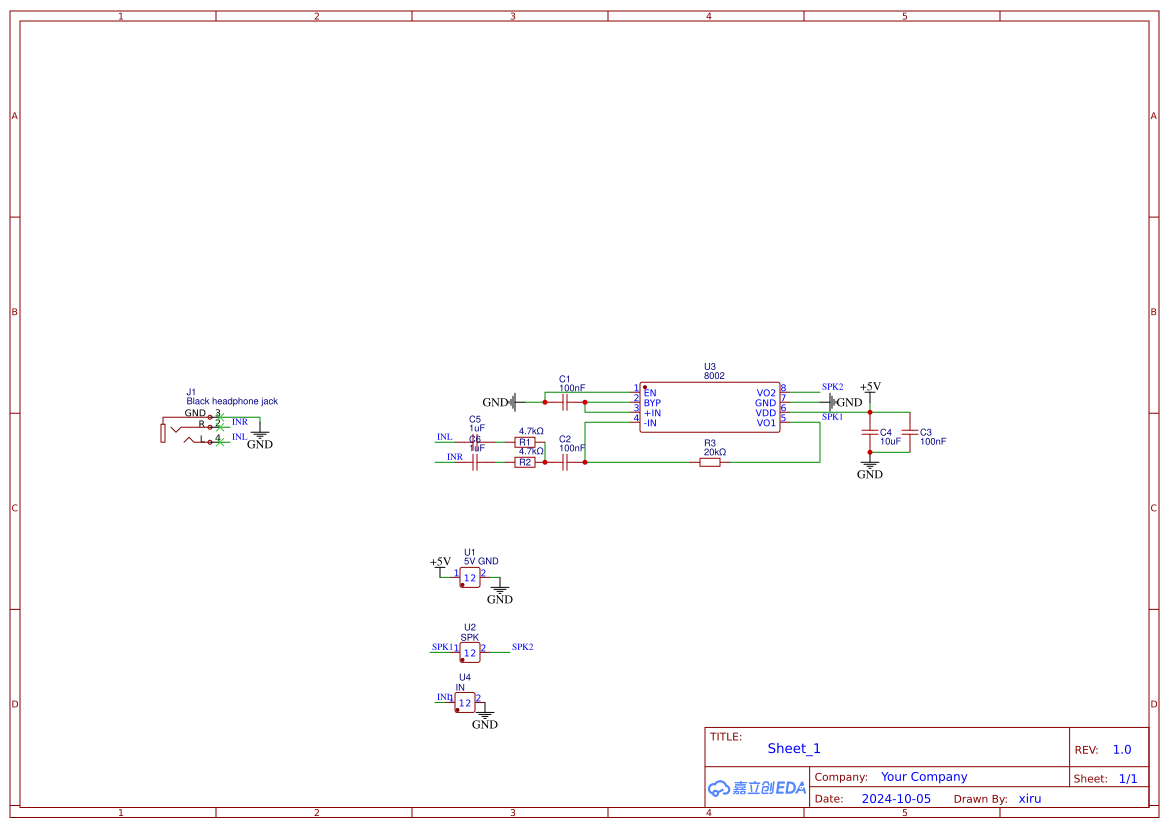

下方的pcb和原理图是大号的板子，小号板子在 https://oshwhub.com/xiru/8002-wei-xing-gong-fang-mu-kuai
