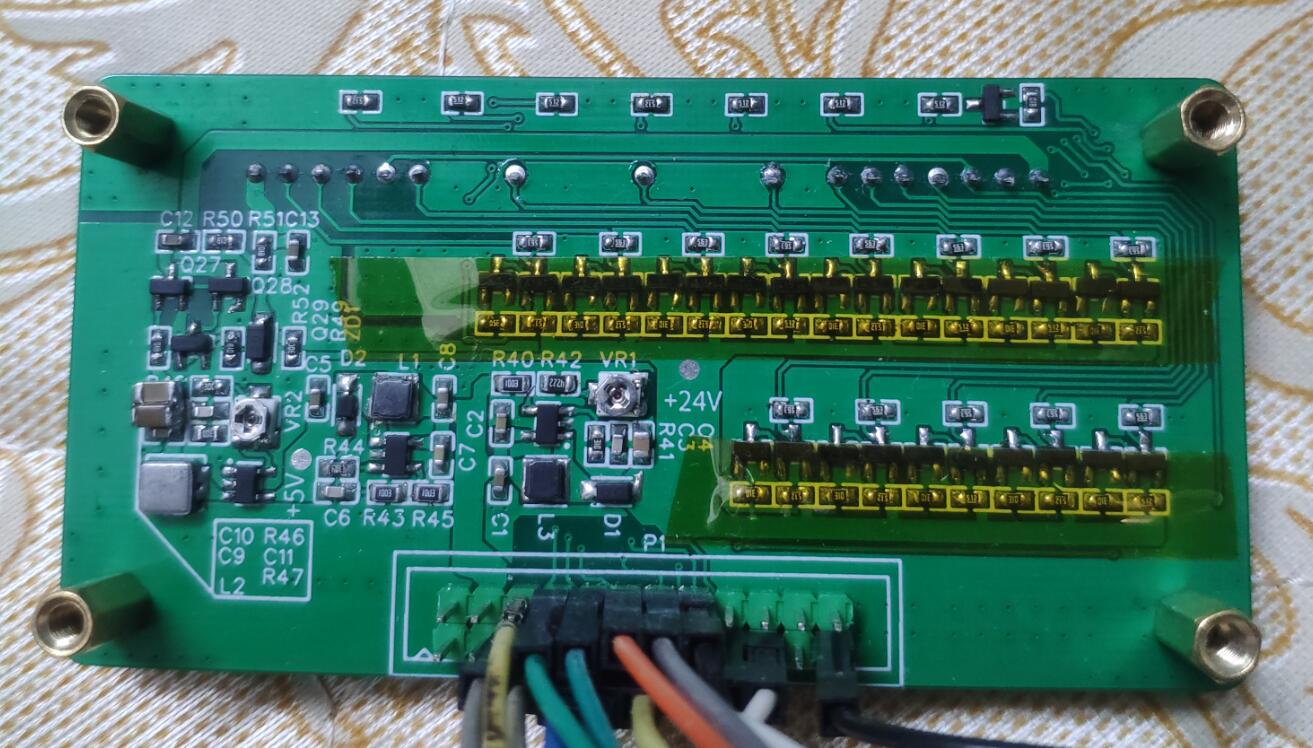

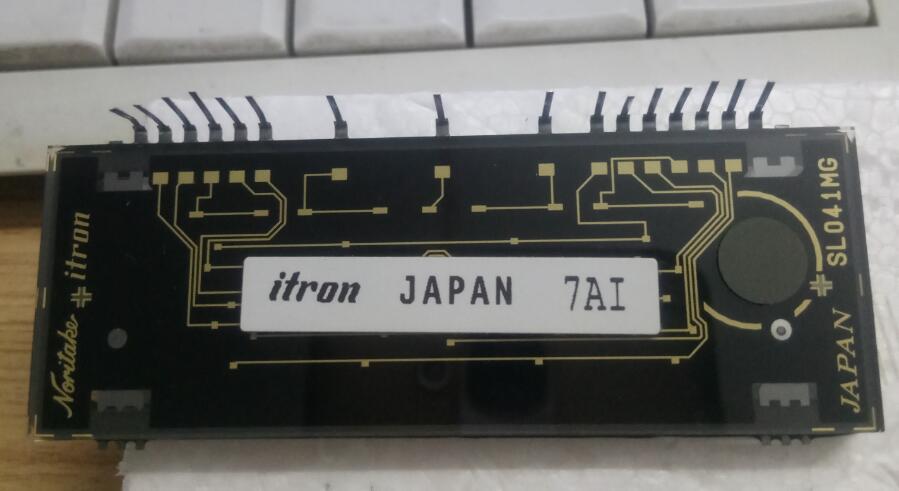

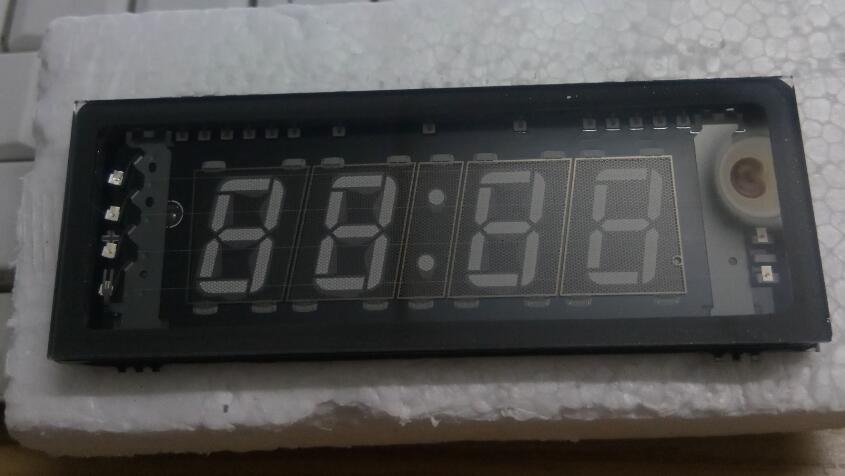

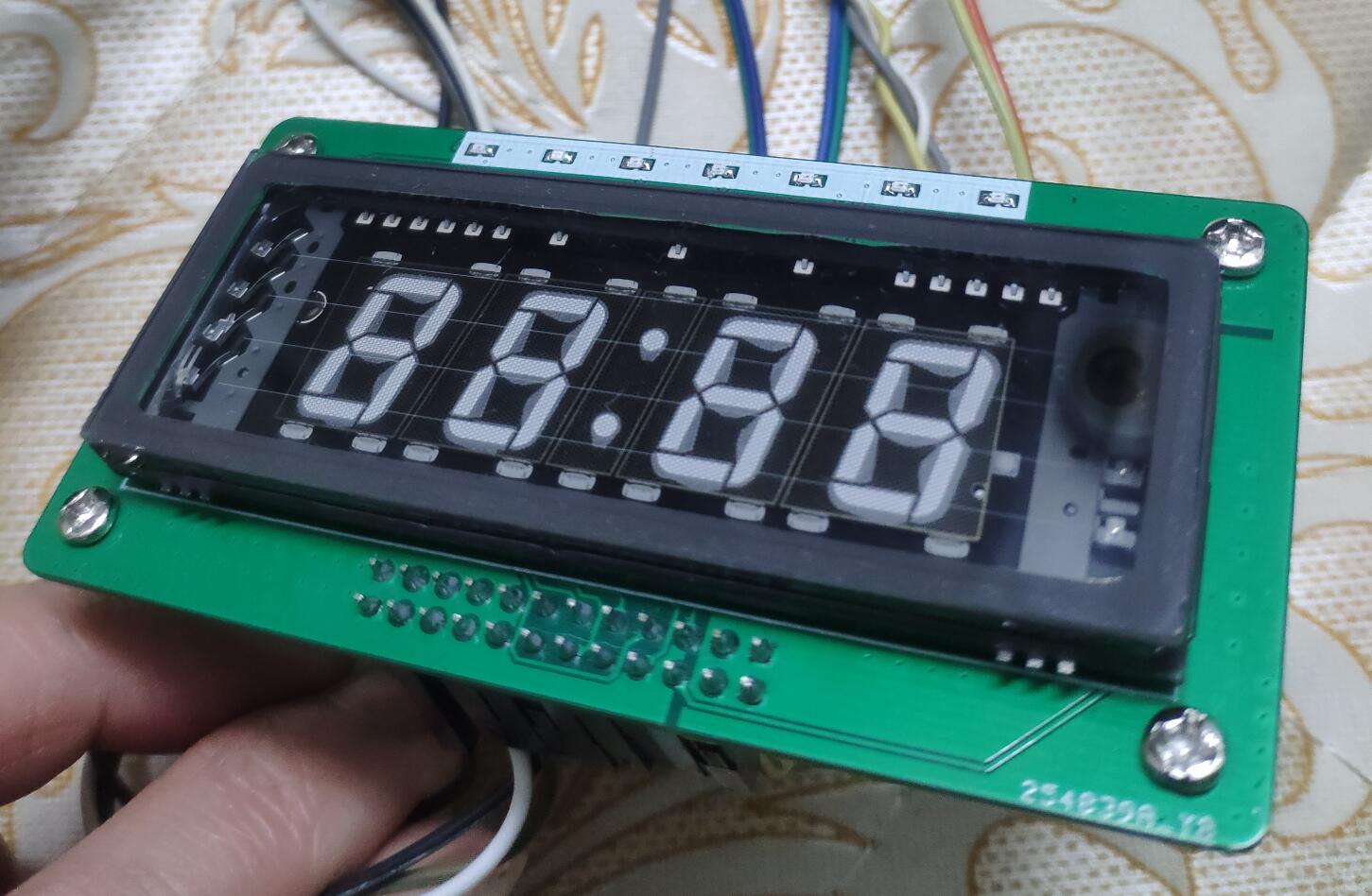

标准版 SL041MG VFD时钟
简介：vfd时钟模块 无变压器 灯丝电压可独立调整设置
开源协议: GPL 3.0
描述
设计图
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 4.7u | C1,C8,C23 | C0603 | 3 |
| 2 | 0.1u | C2,C7,C9,C17,C21,C27,C28,C31,C33,C35,C37,C38,C42,C43,C45,C46,C47,C50 | C0603 | 18 |
| 3 | 20p | C3,C6 | C0603 | 2 |
| 4 | 10u | C4,C5,C10,C13,C24,C30,C34,C36,C48,C51 | C0603 | 10 |
| 5 | 22p | C11,C26 | C0603 | 2 |
| 6 | 10U | C12,C29 | C0603 | 2 |
| 7 | LMBR0530T1G | D1,D2 | SOD-123_L2.8-W1.8-LS3.7-RD | 2 |
| 8 | 10uH | L1,L3 | IND-SMD_L4.6-W4.1 | 2 |
| 9 | 2.2uH | L2,L101 | IND-SMD_L4.6-W4.1 | 2 |
| 10 | LED-0603_G | LED1,LED2,LED3,LED4,LED5,LED6,LED7,LED8,LED9 | LED0603_GREEN | 9 |
| 11 | HDR-IDC-2.54-2X12P | P1,P3 | IDC-TH_24P-P2.54-V-R2-C12-S2.54 | 2 |
| 12 | AO3401 | Q1,Q4,Q5,Q8,Q9,Q12,Q13,Q16,Q17,Q20,Q21,Q24,Q26,Q27,Q32,Q35,Q36 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | 17 |
| 13 | SS8050-G | Q2,Q3,Q6,Q7,Q10,Q11,Q14,Q15,Q18,Q19,Q22,Q23,Q25,Q29,Q30,Q31 | SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR | 16 |
| 14 | AO3400 | Q28,Q33 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | 2 |
| 15 | 10K | R1,R6,R7,R12,R13,R18,R19,R24,R25,R30,R31,R36,R39,R76,R77,R81,R82 | R0603 | 17 |
| 16 | 50K | R2,R5,R8,R11,R14,R17,R20,R23,R26,R29,R32,R35,R38 | R0603 | 13 |
| 17 | 1k | R3,R4,R9,R10,R15,R16,R21,R22,R27,R28,R33,R34,R37,R48,R49,R50,R51,R53,R54,R55,R56,R57,R58,R59,R60,R74,R75,R79,R80,R90,R91 | R0603 | 31 |
| 18 | 1M | R41 | R0603 | 1 |
| 19 | 40k | R42 | R0603 | 1 |
| 20 | 100k | R43 | R0603 | 1 |
| 21 | 320k | R44 | R0603 | 1 |
| 22 | 50k | R46 | R0603 | 1 |
| 23 | 200k | R47,R101 | R0603 | 2 |
| 24 | 20k | R52 | R0603 | 1 |
| 25 | 22K | R61,R62,R63,R64,R65,R66,R67,R68,R69,R70,R71,R72,R73 | R0603 | 13 |
| 26 | SGM6601YTN5G/TR | U1,U2 | SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR | 2 |
| 27 | SY8088IAAC | U3,U9 | SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BL | 2 |
| 28 | SL041MG | VD1 | SL041MG | 1 |
| 29 | 100k | VR1,VR2 | RES-ADJ-SMD_3P-L3.10-W3.80-P1.00 | 2 |
| 30 | LBZT52C15T1G | ZD1 | SOD-123_L2.8-W1.8-LS3.7-RD | 1 |
| 31 | 4.7n | C14 | C0603 | 1 |
| 32 | 47uF | C15 | CAP-SMD_BD5.0-L5.3-W5.3-RD | 1 |
| 33 | 10U | C16,C18,C19,C20,C49 | C1206 | 5 |
| 34 | SS34B_C360455 | D3 | DO-214AA_L5.6-W4.0-RD | 1 |
| 35 | X6511WV-07H-C30D60 | H2 | HDR-TH_7P-P2.54-V-M | 1 |
| 36 | TS-1188E | K1,K2 | SMD SWITCH 7X3.6X2.7 | 2 |
| 37 | 2.2uH | L4 | IND-SMD_L5.4-W5.2_FXL0518 | 1 |
| 38 | 5.1k | R40 | R0603 | 1 |
| 39 | 1K | R45 | R0603 | 1 |
| 40 | BQ25895RTWR | U4 | QFN-24_L4.0-W4.0-P0.50-TL-EP2.7 | 1 |
| 41 | STC8G1K08A-36I-SOP8 | U6 | SOP-8_L5.0-W4.0-P1.27-LS6.0-BL | 1 |
| 42 | USB-234-ACY | USB1 | USB-A-SMD_USB-234-BCW | 1 |
| 43 | TYPE-C-31-M-12 | USBC1 | USB-C_SMD-TYPE-C-31-M-12 | 1 |
| 44 | BH-18650-B1BA002 | BT1,BT2 | BATTERY-SMD_18650-1S-L77.1-W20.7-1 | 2 |
| 45 | 104 | C22 | C0603 | 1 |
| 46 | 103 | C25 | C0603 | 1 |
| 47 | 300mF | C32 | CAP-TH_DMS3R3224 | 1 |
| 48 | 10u | C39,C40,C41,C44 | C1206 | 4 |
| 49 | LMBR0530 | D4,D5,D6 | SOD-123_L2.8-W1.8-LS3.7-RD | 3 |
| 50 | HDR-F-2.54_1x4 | H1 | HDR-F-2.54_1X4 | 1 |
| 51 | 贴片侧按键 | KEY1,KEY2,KEY3 | KEY-SMD_1TS003B | 3 |
| 52 | 10uH | L5,L6 | L0805 | 2 |
| 53 | 10U | L100 | L0603 | 1 |
| 54 | SS8050 | Q34,Q37 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | 2 |
| 55 | 4.7K | R78,R83 | R0603 | 2 |
| 56 | 10k | R84,R85,R86,R87,R88,R89,R92,R93,R94,R95,R96,R97,R98 | R0603 | 13 |
| 57 | 900k | R100 | R0603 | 1 |
| 58 | STC8H1K16-36I-LQFP32 | U5 | LQFP-32_L7.0-W7.0-P0.80-LS9.0-BL | 1 |
| 59 | ESP-12F(ESP8266MOD) | U7 | WIFIM-SMD_ESP-12F-ESP8266MOD | 1 |
| 60 | RX-8025SA | U8 | SOIC-14_L10.1-W5.0-P1.27-LS7.4-BL | 1 |
