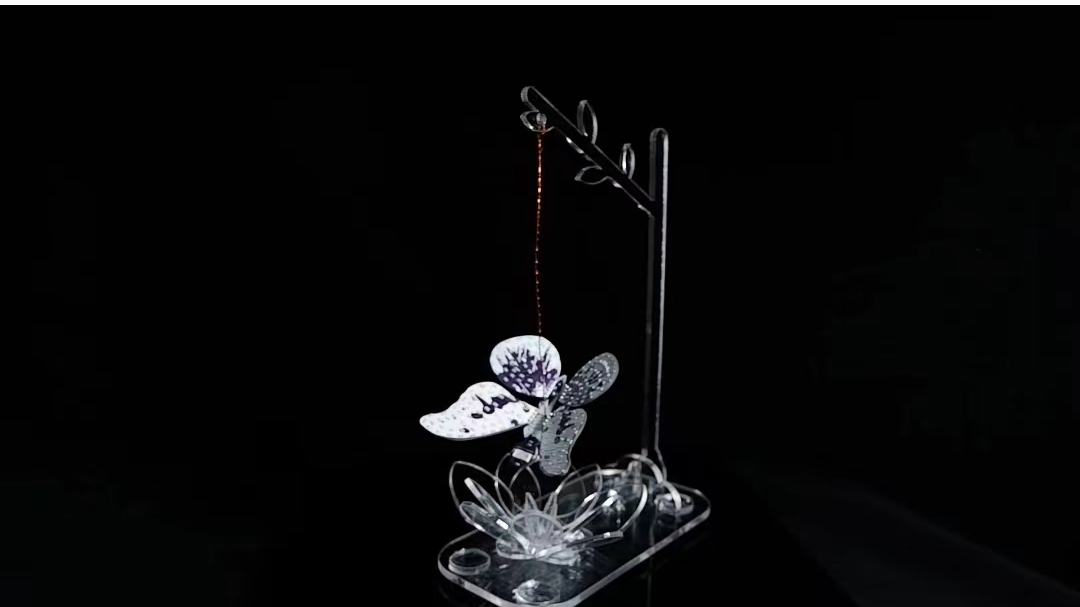

标准版 流浪野王——蝴蝶
简介：2022年广州城市理工学院电气工程学院电工电子呼吸灯设计大赛作品一等奖
开源协议: GPL 3.0
描述
设计图
| ID | Name | Designator | Footprint | Quantity | BOM_Supplier | BOM_Supplier Part | BOM_Manufacturer | BOM_Manufacturer Part |
|---|---|---|---|---|---|---|---|---|
| 1 | 排针 | H2 | HDR-TH_4P-P2.54-V-M | 1 | LCSC | C2833330 | kinghelm(金航标) | KH-A2541WV-4P |
| 2 | 蓝色 | LED1,LED2,LED3,LED4,LED5,LED6,LED7,LED8,LED9,LED10,LED11,LED12,LED13,LED14,LED15,LED16,LED17,LED18,LED19,LED20,LED21,LED22,LED23,LED24,LED25,LED26,LED27,LED28,LED29,LED30,LED31,LED32,LED33,LED34,LED35,LED36,LED37,LED38,LED39,LED48,LED49,LED50,LED51,LED52,LED53 | LED0603-RD | 45 | LCSC | C84266 | NATIONSTAR | FC-DA1608BK-470H10 |
| 3 | 白灯 | LED40,LED41,LED42,LED43,LED44,LED45,LED46,LED47 | LED0603-RD | 8 | LCSC | C84265 | NATIONSTAR | FC-D1608WD-460H5 |
| 4 | 三极管 | Q1,Q3,Q4,Q6 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | 4 | LCSC | C2926161 | FOSAN(富信) | S9013 |
| 5 | 1kΩ | R1,R2,R3,R4,R5,R6,R7,R8,R9,R10,R11,R12,R13,R14,R15,R16 | R0805 | 16 | LCSC | C17513 | UniOhm | 0805W8F1001T5E |
| 6 | R6 | R3,R4,R14,R6,R15,R16 | R0805 | 6 | LCSC | C17513 | UniOhm | 0805W8F1001T5E |
| 7 | KH-A2541WV-4P | H1,H2,H3,H4,H5 | HDR-TH_4P-P2.54-V-M | 5 | LCSC | C2833330 | kinghelm(金航标) | KH-A2541WV-4P |
| 8 | FC-D1608HYK-588J | LED1,LED2,LED3,LED4,LED5,LED6,LED7,LED8,LED9,LED10,LED11,LED12,LED13,LED14,LED15,LED16,LED17,LED18,LED19,LED20,LED23 | LED0603-RD | 21 | LCSC | C84268 | NATIONSTAR | FC-D1608HYK-588J |
| 9 | TC5050RGBF20-3CES-AF51 | LED21,LED22 | LED-SMD_6P-L5.0-W5.0-FD | 2 | LCSC | C784541 | TCWIN | TC5050RGBF20-3CES-AF51 |
| 10 | S9013 120-200 | Q1,Q2 | SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR | 2 | LCSC | C107404 | CJ | S9013 120-200 |
| 11 | IAP15W4K61S4-30I-LQFP48 | U1 | LQFP-48_L7.0-W7.0-P0.50-LS9.0-TL | 1 | LCSC | C147782 | STC Micro | IAP15W4K61S4-30I-LQFP48 |
| 12 | KH-TYPE-C-16P | USB2 | TYPEC_MY | 1 | LCSC | C709357 | Shenzhen Kinghelm Elec | KH-TYPE-C-16P |
