标准版 #第六届立创电赛#智能语音小车
简介:一款基于CI1122模块的智能跟随小车,拥有声控的神奇力量。
开源协议: CC-BY-SA 3.0
一款叫了就可以跟在屁股后面的小车,完美解决了想养狗却发现没时间养的问题,当然也可以当作普通的智能小车玩耍。
智能小车
CC-BY-SA 3.0

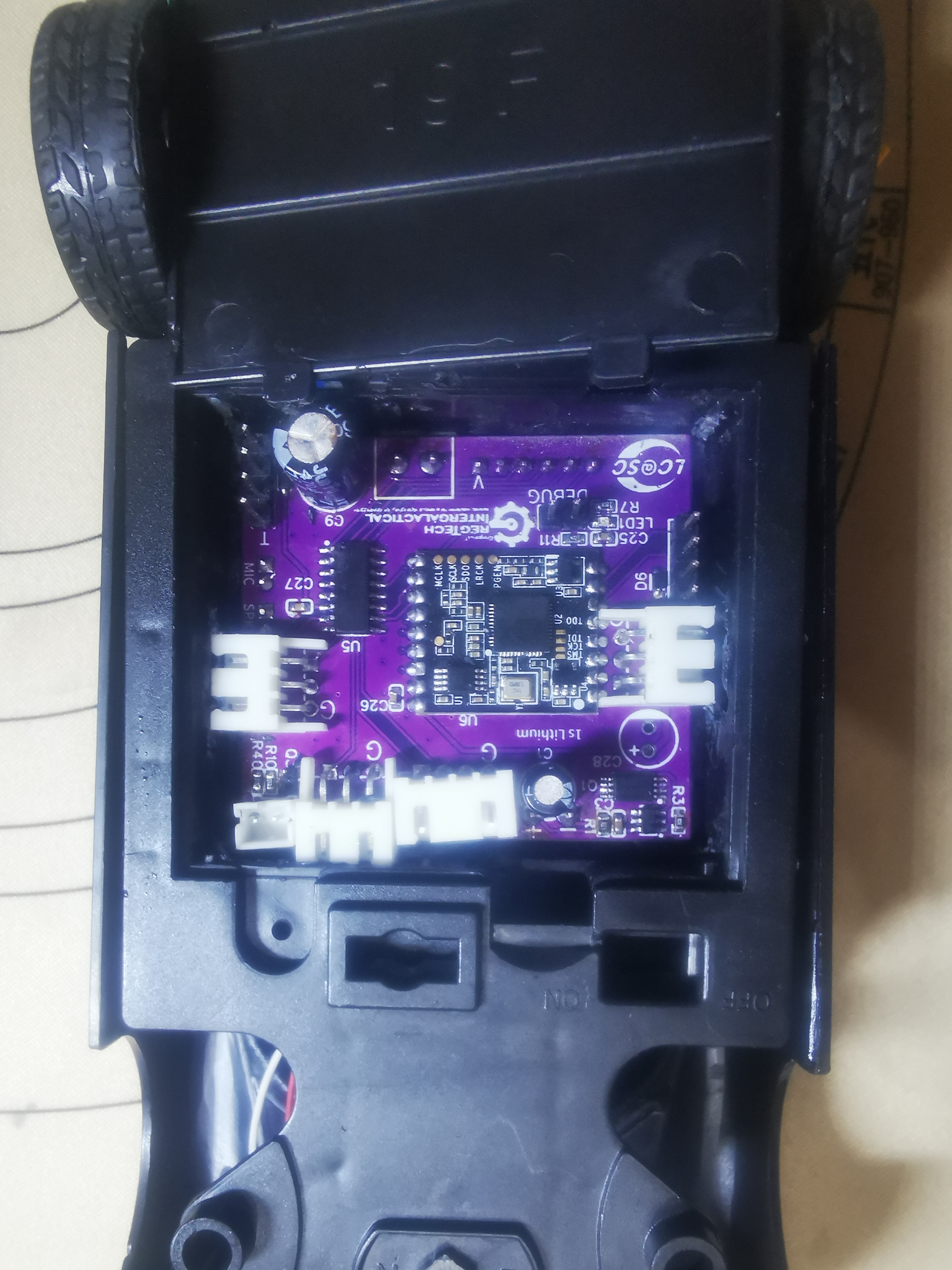

主控部分使用了STC15W408AS和CI1122模块,方便了快速开发,也增强了后期的可扩展性。
传感部分使用了不同波长的红外管配合解决定位用户的问题,避免了使用昂贵的超声波模块与单片机速度不足以测量光速的问题。
自带1s电池保护部分,避免电池过放和主板意外短路带来的危险
红外跟随部分计划未来完成
第一次用单片机完成完整的设计 程序写的比较乱 求大佬放过
由于CI1122模块自带的消息和log不能被关闭,因此利用了暴力的串口“协议”实现了模块与单片机的通信---即反复发送大量相同数据
电机和舵机驱动使用STC15W408AS自带的三路硬件PWM,减少了对主控性能的需求
ID | Name | Designator | Footprint | Quantity | BOM_Supplier | BOM_Supplier Part |
---|---|---|---|---|---|---|
1 | 100uF | C1,C28 | CAP-TH_BD6.3-P2.50-D1.0-FD | 2 | LCSC | C45075 |
2 | 22uF | C2,C8 | C0805 | 2 | LCSC | C45783 |
3 | 100nF | C3,C10,C25,C26,C27,C11,C14,C17,C24,C18,C23 | C0603 | 11 | LCSC | C24452 |
4 | 22pF | C4 | C0603 | 1 | LCSC | C1653 |
5 | 10uF | C5,C19,C21 | C0805 | 3 | LCSC | C32635 |
6 | 1uF | C6,C20,C22 | C0603 | 3 | LCSC | C1592 |
7 | 470uF | C9 | CAP-TH_BD8.0-P3.50-D0.6-FD | 1 | LCSC | C44602 |
8 | DB2EVC-3.81-2P | CN1,CN2 | CONN-TH_2P-P3.81_DB2EVC-3.81-2P-BK | 2 | LCSC | C395686 |
9 | XH-4AW | CN3,CN12 | CONN-TH_XH-4AW_C722872 | 2 | LCSC | C722872 |
10 | XH-3AW | CN4,CN5,CN7,CN10,CN11 | CONN-TH_3P-P2.50_XH-3A | 5 | LCSC | C18428 |
11 | XH-6A | CN6,CN9 | CONN-TH_6P-P2.50_XH-6A | 2 | LCSC | C5663 |
12 | SS34 | D1,D7 | SMA_L4.4-W2.6-LS5.0-RD | 2 | LCSC | C408258 |
13 | SMAJ6.8CA | D2,D3,D4,D5 | SMA_L4.4-W2.6-LS5.0-BI | 4 | LCSC | C406209 |
14 | 1N5819WS | D6,D8 | SOD-323_L1.7-W1.3-LS2.5-RD | 2 | LCSC | C369937 |
15 | 210S-1*2P L=11.6MMGold-plated black | H1 | HDR-TH_2P-P2.54-V | 1 | LCSC | C124375 |
16 | Header-Male-2.54_1x4 | H2,H4,H3 | HDR-TH_4P-P2.54-V | 3 | LCSC | C124378 |
17 | 2.2uH | L1 | L1008 | 1 | LCSC | C88527 |
18 | 10uH | L2,L3 | IND-SMD_L7.3-W6.6_MHCI06030 | 2 | LCSC | C385254 |
19 | FC-DA1608HRK-620D | LED1 | LED0603-FD | 1 | LCSC | C84263 |
20 | PH-2A | P1,P2,P4 | CONN-TH_2P-P2.00_PH-2A_C2319 | 3 | LCSC | C2319 |
21 | 8205A | Q1 | TSSOP-8_L4.4-W3.0-P0.65-LS6.4-BL | 1 | LCSC | C181100 |
22 | SS8550H 200-350 | Q3 | SOT-323-3_L2.0-W1.3-P1.30-LS2.1-BR | 1 | LCSC | C109069 |
23 | 100 | R1,R14,R20,R28,R35 | R0603 | 5 | LCSC | C105588 |
24 | 3M | R2,R32 | R0603 | 2 | LCSC | C26103 |
25 | 2K | R3 | R0603 | 1 | LCSC | C105576 |
26 | 300K | R4 | R0603 | 1 | LCSC | C23024 |
27 | 1M | R5,R34 | R0603 | 2 | LCSC | C26098 |
28 | 68K | R6 | R0805 | 1 | LCSC | C294735 |
29 | 1K | R7,R40,R8,R9 | R0603 | 4 | LCSC | C25585 |
30 | 10K | R10,R12,R13,R15,R17,R19,R21,R26,R27,R29,R36,R38,R39,R33 | R0603 | 14 | LCSC | C98220 |
31 | 4.7K | R11 | R0603 | 1 | LCSC | C25999 |
32 | DW01 | U1 | SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BR | 1 | LCSC | C61503 |
33 | RT8008GB | U2 | SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR | 1 | LCSC | C23729 |
34 | LN2266PB2MR-G | U3,U13 | SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BR | 2 | LCSC | C145765 |
35 | RZ7899 | U4 | SOP-8_L4.9-W3.9-P1.27-LS6.0-BL | 1 | LCSC | C92373 |
36 | STC15W408AS-35I-SOP16 | U5 | SOP-16_L10.0-W3.9-P1.27-LS6.0-BL | 1 | LCSC | C54946 |
37 | CI-C22GS02S | U6 | SMD-17_L20.0-W1.80-CI-C22GS02S | 1 | LCSC | C2759836 |
38 | 10uF | C12,C13,C15,C16 | C0603 | 4 | LCSC | C96446 |
39 | PT333 | CGQ1,CGQ2,CGQ3 | SENSOR-TH_PT333-3B | 3 | LCSC | C5134 |
40 | IRM-3638T | IR1,IR2,IR3,IR4 | OPTO-TH_IRM-3638T | 4 | LCSC | C16216 |
41 | PT928-6C(6-2) | IR6 | LED-TH_L4.5-W1.5-P2.54-RD | 1 | LCSC | C72051 |
42 | RED | LED2,LED3,LED4,LED10 | LED0603-R-RD | 4 | LCSC | C72044 |
43 | 10K | R16,R22,R30,R37 | RES-ADJ-TH_3P-L9.5-W9.5-P2.50-L_3386P | 4 | LCSC | C118953 |
44 | 47 | R18,R23,R24,R25,R31 | R0603 | 5 | LCSC | C23182 |
45 | IR333 | U8,U10,U12 | LED-TH_BD6.2-P2.54-FD | 3 | LCSC | C264290 |
46 | LM393 | U7,U9,U11 | SOP-8_L4.9-W3.9-P1.27-LS6.0-BL | 3 | LCSC | C360644 |
47 | TSAL6200 | IR5 | LED-TH_BD5.0-P2.54-FD | 1 | LCSC | C55528 |
48 | PH-2AW | P3 | CONN-TH_2P-P2.00_PH-2AW | 1 | LCSC | C16965 |
49 | AO3400C | Q2 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | 1 | LCSC | C541722 |
50 | TS665CJ | SW1 | SW-TH_4P-L6.0-W6.0-P4.50-LS6.5 | 1 | LCSC | C393938 |
51 | STC15F104W-35I-DIP8 | U14 | DIP-8_L9.3-W6.4-P2.54-LS7.6-BL | 1 | LCSC | C93667 |
52 | HIR333C-A | U16 | LED-TH_BD6.2-P2.54-FD | 1 | LCSC | C5119 |
