标准版 适用面包板的最小系统板【32F103C】
简介：提倡的单片机最小系统板示例，方便接入面包板使用，且向面包板接入10个io，分别为硬件SPI,I2C,INT,ADC,PWM
开源协议: GPL 3.0
描述
硬件：
该工程为一板多吃，板载ch330（ch340n）方便uart烧写或与电脑通讯。

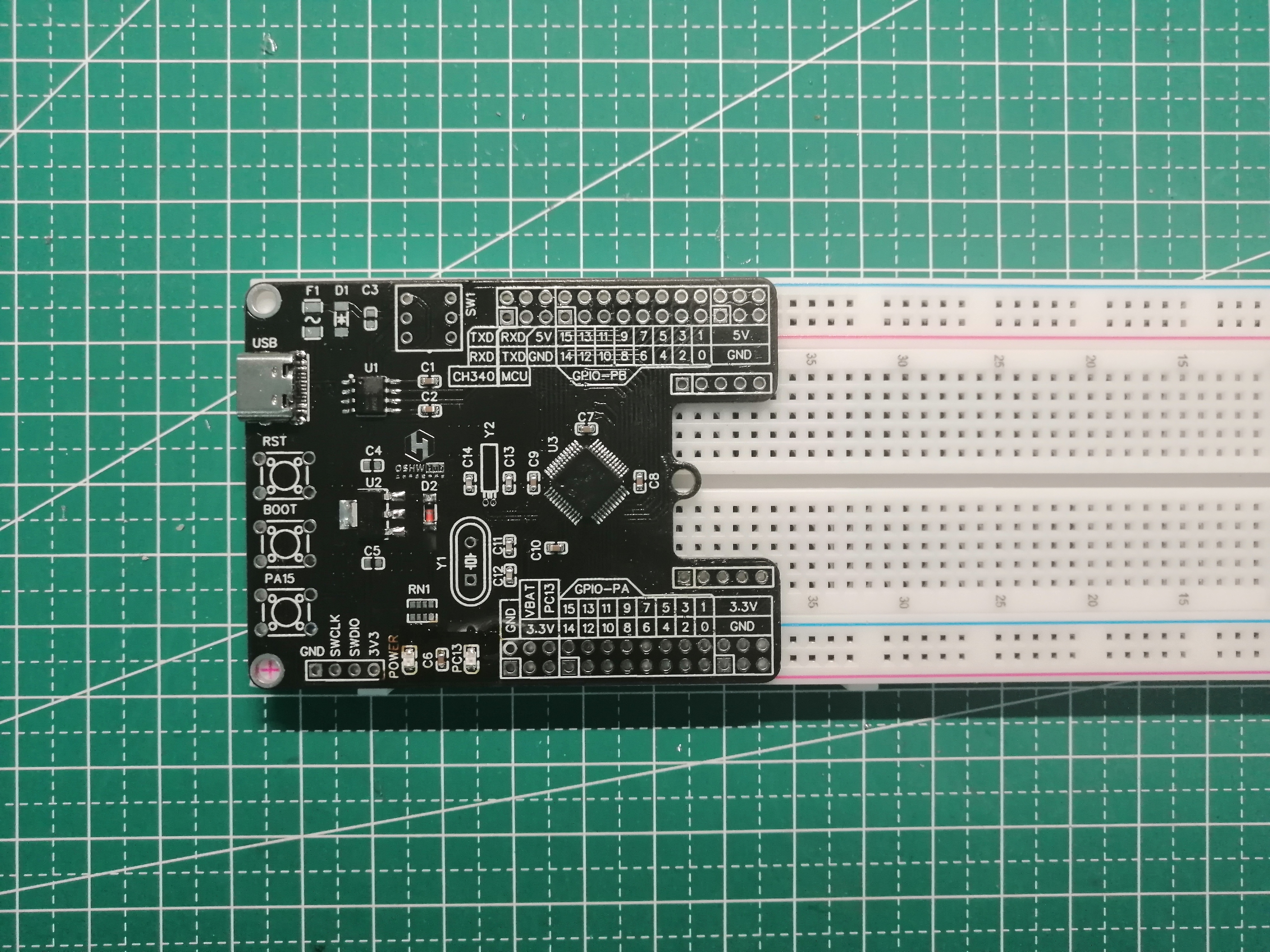

右侧开槽是给面包板的接线预留的空间，考虑面包板中间槽是空的，放了个M3螺孔，或许用得上。
背面放置了引出的io特殊功能对照表，方便编程时可以少翻查技术文档或原理图。
单片机的USB走线为了防止与引出io形成天线，特地绕了一下。
自锁开关做了通用设计，8080与8585均通用

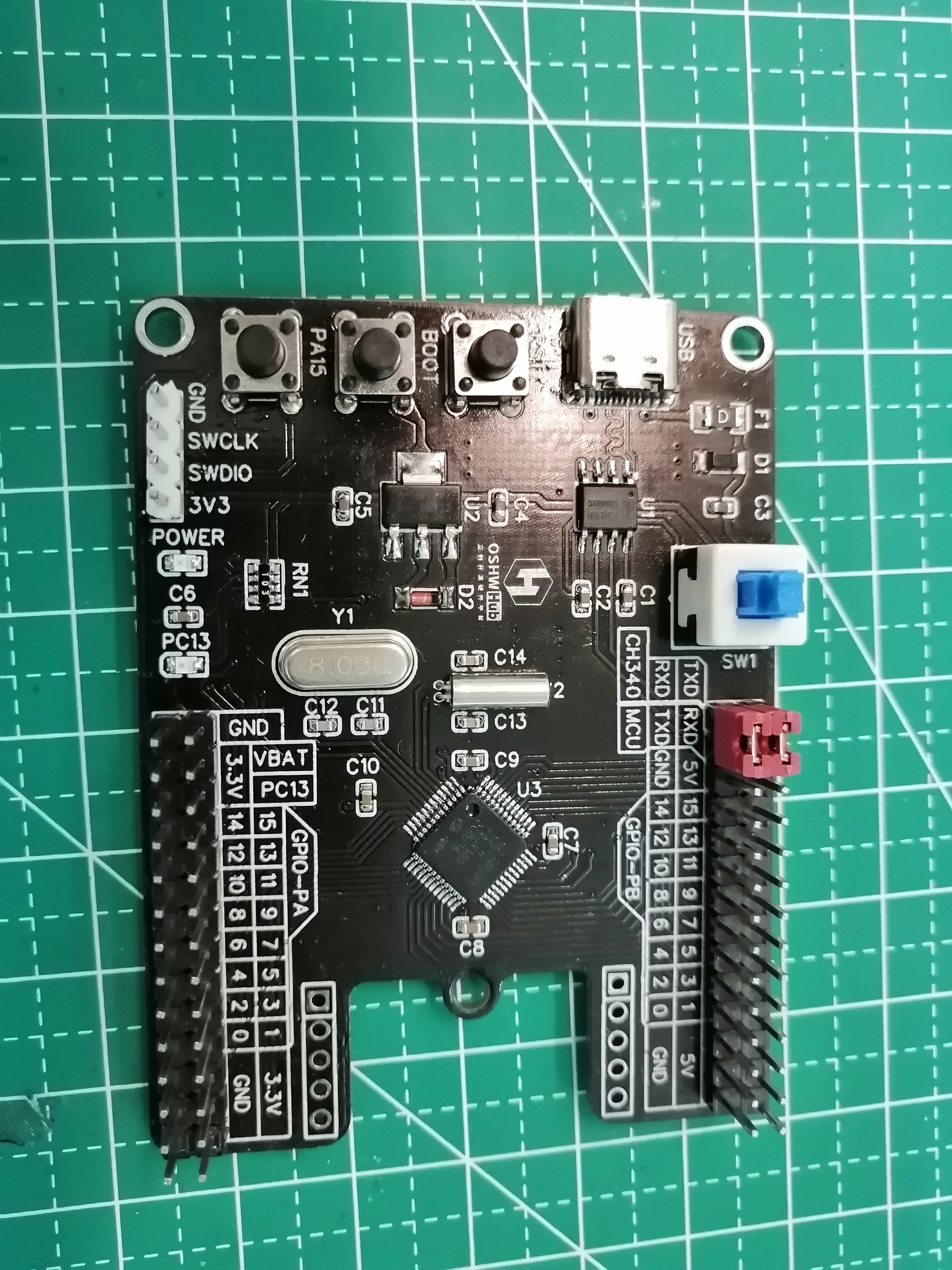

硬件图片：

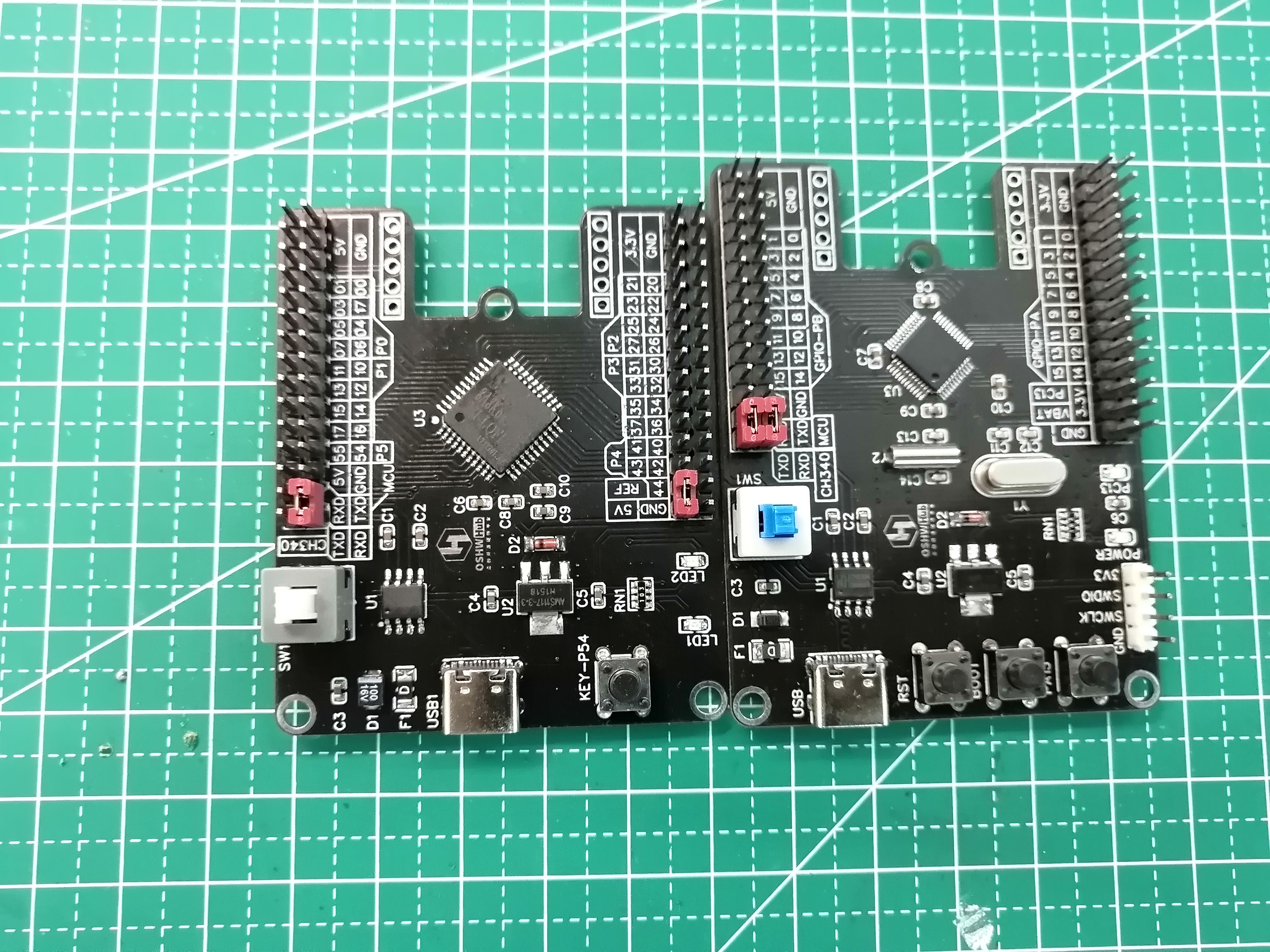

打样出来间距错了，现已修复
硬件是没问题的，可以打板，等我后续有精力会补上demo程序。
设计图
| ID | Name | Designator | Footprint | Quantity | BOM_Supplier | BOM_Manufacturer | BOM_Manufacturer Part | BOM_Supplier Part |
|---|---|---|---|---|---|---|---|---|
| 1 | CH330N | U1 | SOP-8_L4.9-W3.9-P1.27-LS6.0-BL | 1 | LCSC | WCH | CH330N | C108996 |
| 2 | SWITCH8585/8080 | SW1 | SWITCH8585/8080 | 1 | LCSC | HRO | 自锁开关8080/8585 | C111758 |
| 3 | 106 | C3,C4,C5 | C0603 | 3 | LCSC | SAMSUNG | CL10A106MQ8NNNC | C1691 |
| 4 | 32.768KHz | Y2 | OSC-TH_BD2.0-P0.70-D0.3 | 1 | LCSC | YXC | X206032768KGB2SC | C2236 |
| 5 | 22pF | C11,C12,C13,C14 | C0603 | 4 | LCSC | WTC | 0603N220J500 | C107451 |
| 6 | GPIOB | J5 | HDR-TH_16P-P2.54-V-R2-C8-S2.54 | 1 | LCSC | BOOMELE | 2.54mm,2×8Double female header | C30734 |
| 7 | GPIOA | J4 | HDR-TH_16P-P2.54-V-R2-C8-S2.54 | 1 | LCSC | BOOMELE | 2.54mm,2×8Double female header | C30734 |
| 8 | LM1117-33 | U2 | SOT-223-4_L6.5-W3.5-P2.30-LS7.0-BR | 1 | LCSC | EXAR | SPX1117M3-L-3-3/TR | C6862 |
| 9 | STLINK | J1 | HDR-TH_4P-P2.54-V | 1 | LCSC | Changjiang Connectors | A2541WV-4P | C225479 |
| 10 | RED | LED1,LED2 | LED0603-R-RD | 2 | LCSC | EVERLIGHT | 19-217/R6C-AL1M2VY/3T | C72044 |
| 11 | COM | J7,J6 | HDR-TH_5P-P2.54-V-M | 2 | LCSC | Ckmtw | 210S-1*5P L=11.6MMGold-plated black | C124379 |
| 12 | LL4148 | D2 | LL-34_L3.7-W1.6-RD | 1 | LCSC | SEMTECH | LL4148 | C9808 |
| 13 | 5V | J9 | HDR-TH_6P-P2.54-V-R2-C3-S2.54 | 1 | LCSC | BOOMELE | Header-Male-2.54_2x3 | C65114 |
| 14 | 3.3V | J8,J3,J2 | HDR-TH_6P-P2.54-V-R2-C3-S2.54 | 3 | LCSC | BOOMELE | Header-Male-2.54_2x3 | C65114 |
| 15 | TS665CJ | RST,BOOT,KEY | SW-TH_4P-L6.0-W6.0-P4.50-LS6.5 | 3 | LCSC | SHOU HAN | TS665CJ | C393938 |
| 16 | STM32F103C8T6 | U3 | LQFP-48_L7.0-W7.0-P0.50-LS9.0-BL | 1 | LCSC | STMicroelectronics | STM32F103C8T6 | C8734 |
| 17 | JK-NSMD050-13.2V | F1 | F1206 | 1 | LCSC | Jinrui Electronic Materials Co. | JK-NSMD050-13.2V | C369159 |
| 18 | ZMM5V1 | D1 | LL-34_L3.5-W1.5-RD | 1 | LCSC | SEMTECH | ZMM5V1 | C8061 |
| 19 | 10K | RN1 | RES-ARRAY-SMD_0603-8P-L3.2-W1.6-BL | 1 | LCSC | UniOhm | 4D03WGJ0103T5E | C29718 |
| 20 | 8MHz | Y1 | HC-49US_L11.5-W4.5-P4.88 | 1 | LCSC | ZheJiang East Crystal Elec | B08000J065 | C258976 |
| 21 | TYPE-C16PIN | USB | USB-C-SMD_TYPE-C16PIN | 1 | LCSC | SHOU HAN | TYPE-C16PIN | C393939 |
| 22 | 104 | C1,C2,C6,C7,C8,C9,C10 | C0603 | 7 | LCSC | FH | 0603F104M500NT | C42998 |
