标准版 【涂鸦智能】 无线调光旋钮-Zigbee方案

简介:基于涂鸦ZTU zigbee模组设计的无线调光旋钮

开源协议: GPL 3.0

(未经作者授权,禁止转载)

创建时间: 2021-09-11 14:31:42
更新时间: 2023-09-23 11:57:06
描述

工程介绍:

本工程基于涂鸦ZTU Zigbee模组设计的无线调光旋钮,支持多种动作,可以通过APP绑定,调节灯光开关以及亮度。

--模组配置文档在附件当中--

工程方案:

1.采用涂鸦ZTU Zigbee模组作为主控

2.CR2302纽扣电池供电

3.支持旋转,点击触发动作

4.更多详情看原理图以及PCB文档



缺点:低电压会导致模组无限重启,下次版本改进

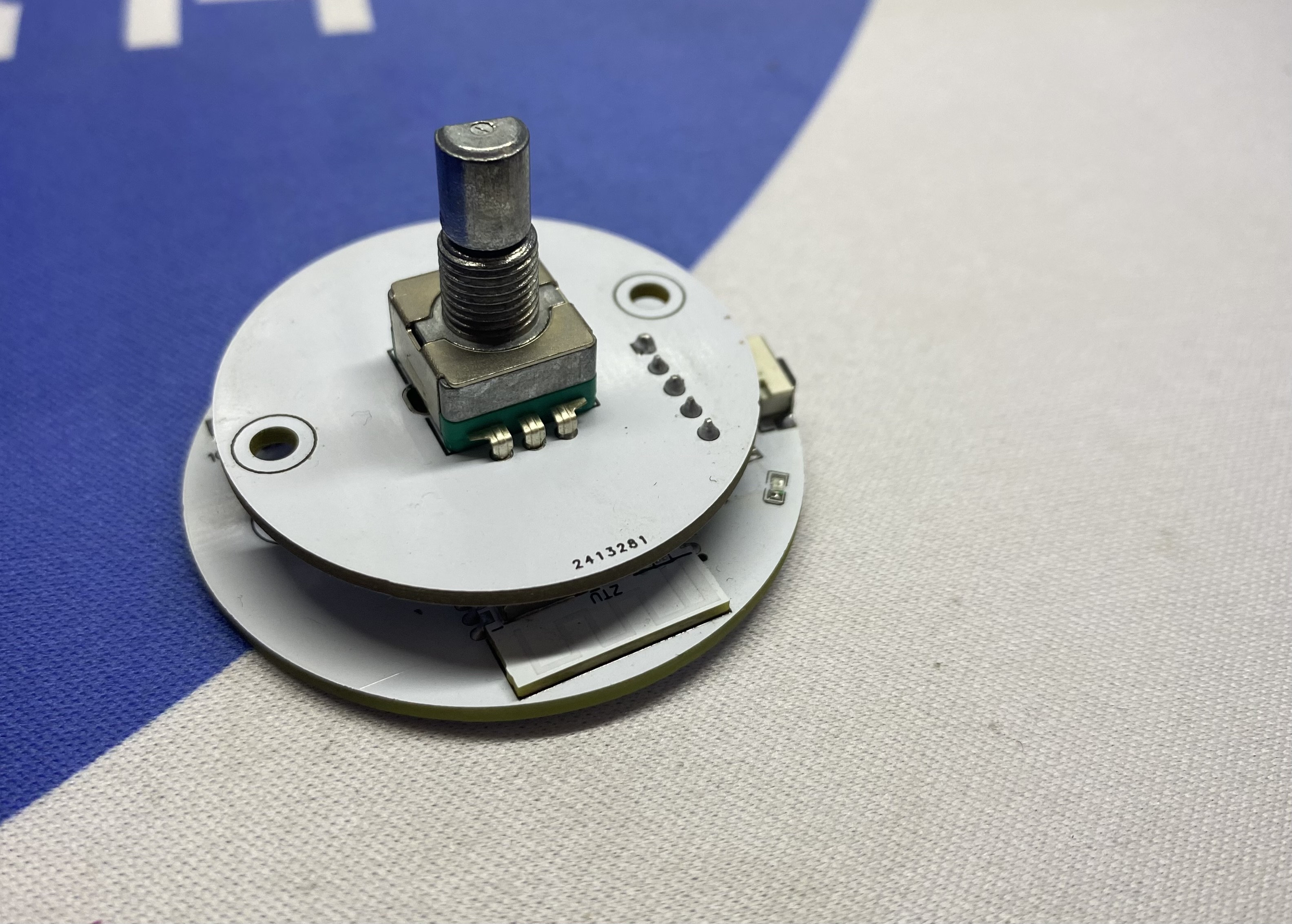

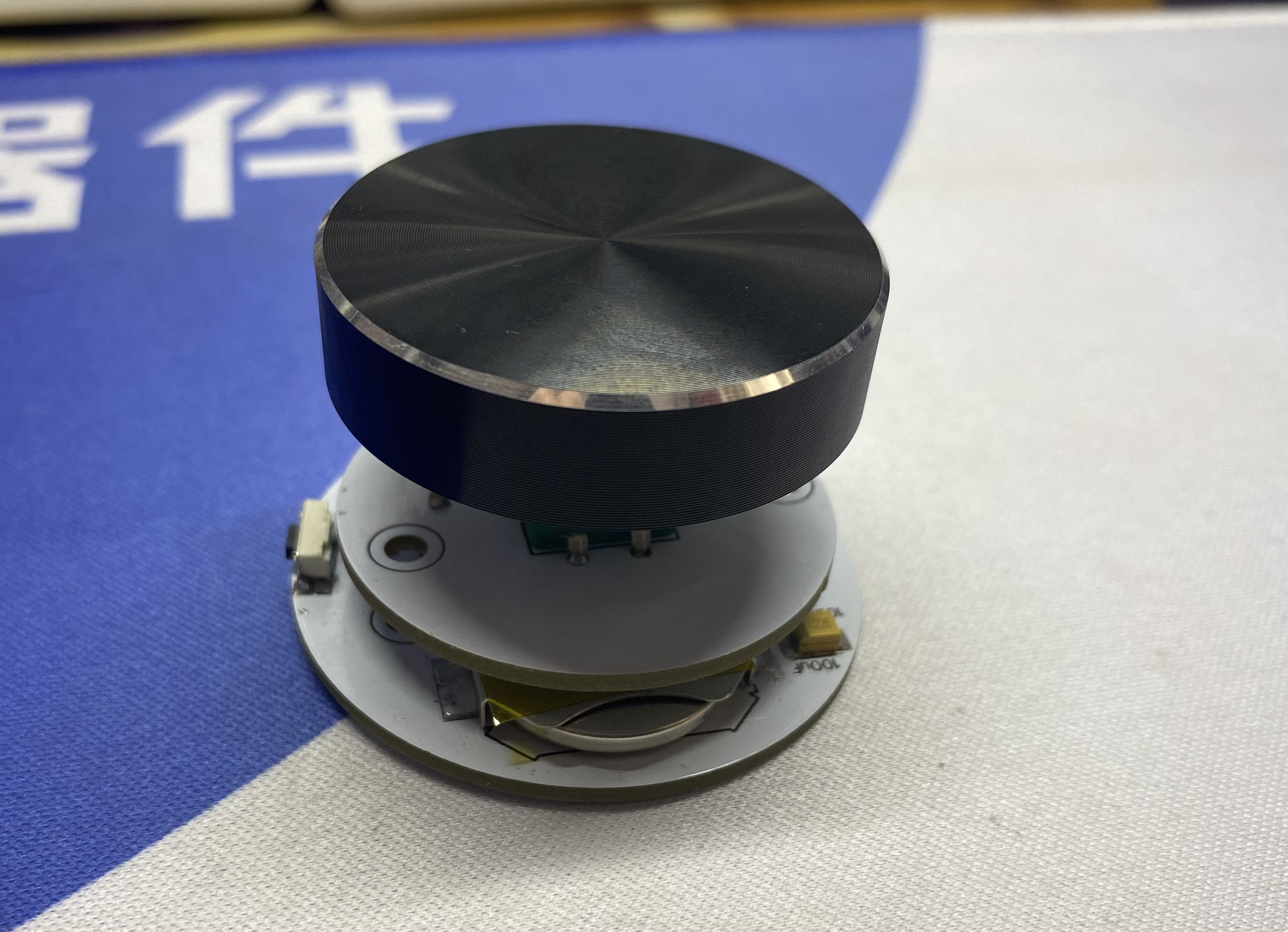

工程图片:



设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity
1 MY-2032-11 BT1 BAT-SMD_MY-2032-11 1
2 NC C1,C2 C0603 2
3 10uF C3,C8 C0603 2
4 100nF C4 C0603 1
5 100uF C7 CAP-SMD_L3.5-W2.8-R-RD 1
6 HDR-M-2.54_1x5 J1,J3 HDR-M-2.54_1X5 2
7 LED-0603_B LED1 LED0603_BLUE 1
8 1M R1,R2,R3,R6 R0603 4
9 10k R5 R0603 1
10 EC11E09444A8 SW1 SW-TH_EC11E09444A8 1
11 GT-TC054A-H035-L1 SW2 SW-SMD_L7.8-W3.5-P4.20-EH 1
12 M3铜柱 TP1,TP2,TP3,TP4 M3铜柱 4
13 ZTU(UJZH) U1 WIRELM-SMD_ZTU 1
