PD100W 双向快充电板
3.5k
0
0
19
简介
基于英集芯IP5389的双向PD100W快充，支持QC3.0+、FCP、AFC、SCP、VOOC、PD3.0、苹果BC2.1等快充协议，支持2/3/4/5节电芯串联，效率可达97%，数码管显示电量。
简介：基于英集芯IP5389的双向PD100W快充，支持QC3.0+、FCP、AFC、SCP、VOOC、PD3.0、苹果BC2.1等快充协议，支持2/3/4/5节电芯串联，效率可达97%，数码管显示电量。开源协议
：GPL 3.0
(未经作者授权，禁止转载)创建时间：2024-01-02 14:49:24更新时间：2024-11-22 09:19:52
描述

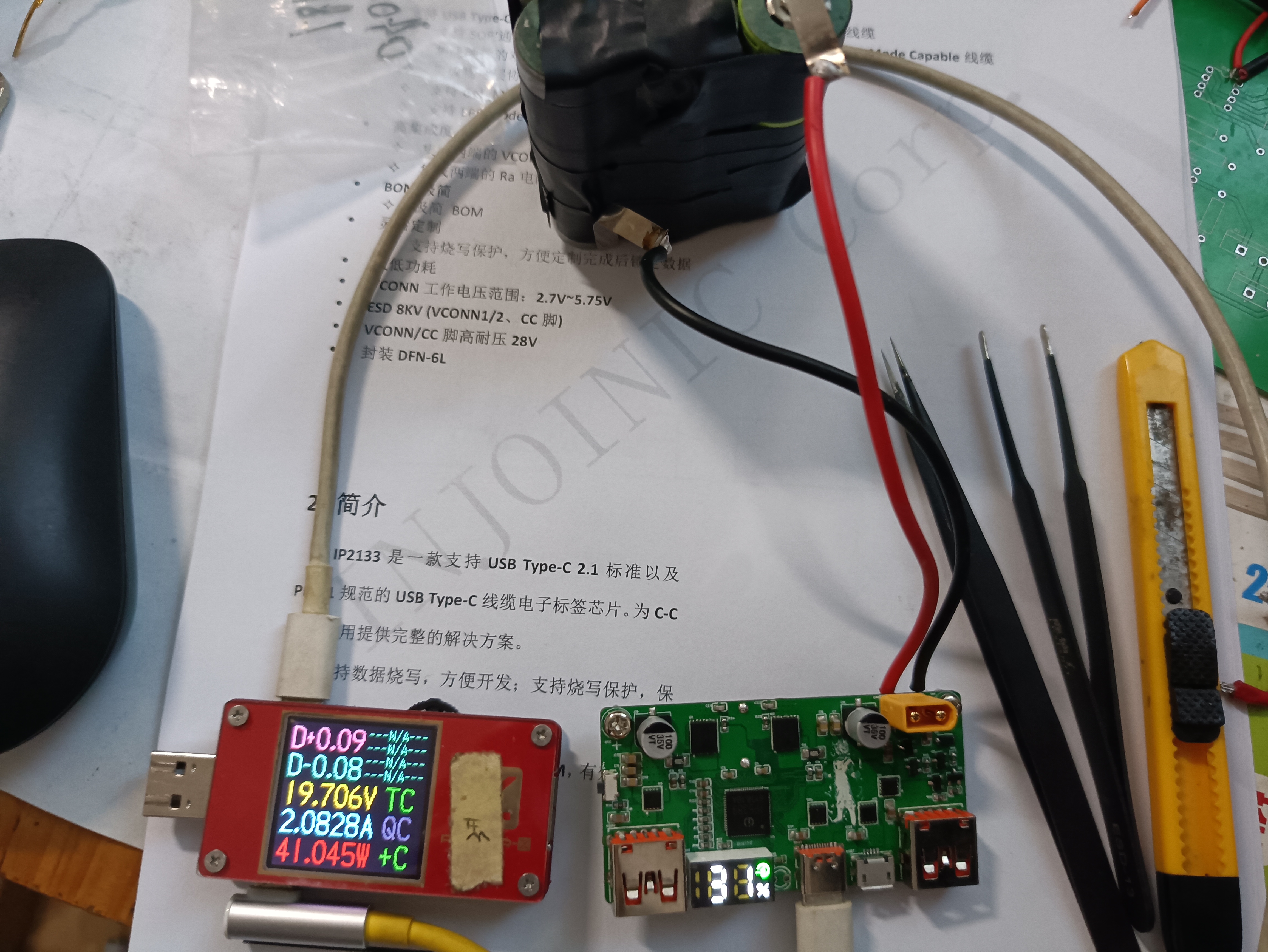

PD100W双向快充
PD100W双向快充支持多种协议

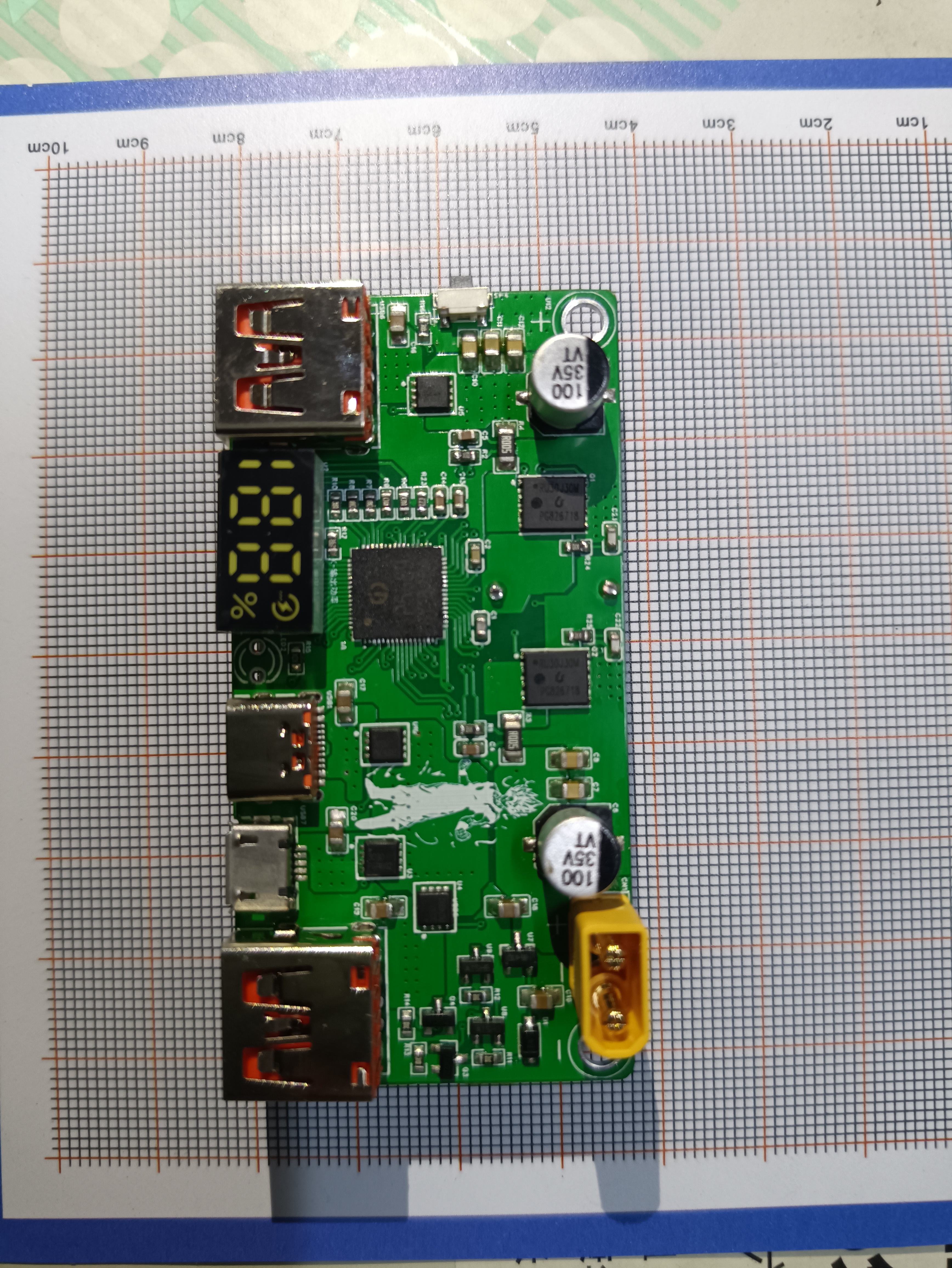

板子设计迷你小巧，适合个人diy使用，接口丰富
输出口有两个USB-A，一个TYPE-C，一个micro-USB口
大功率使用时候需要添加散热装置
- NTC热敏电阻layout时放在了MCU旁边，所以需要给芯片添加散热装置

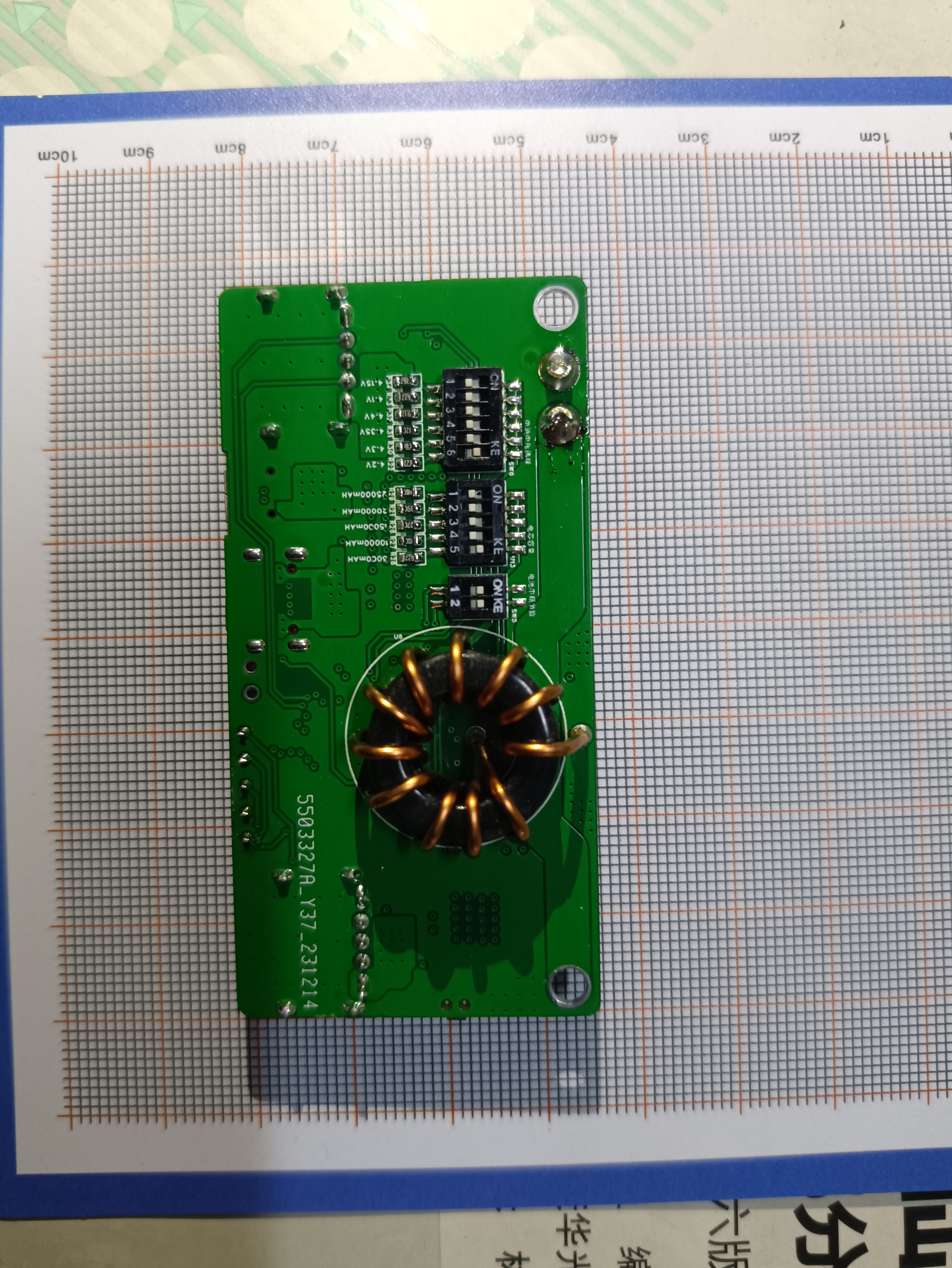

板子上加了电池容量调节、电池串数、电池充电电压的拨码开关
- 无需重新焊接对应电阻阻值，只需拨动对应的拨码开光到对应的挡位即可更改，操作方便
板子设计十分小巧，可以充分发挥模具的体积来放下更多更大的电池，给个人diy带来便利
添加了手电筒的功能，只需长按按键2s即可打开手电筒，再次长按2s即可关闭
后续将会添加充电电流、电压、功率显示功能
还在研究ing......
