标准版 基于STM32的NFC门禁设备
简介：为NFC门禁系统设计的STM32f103最小系统，特性：主控芯片为STM32f103VBT6，带一键下载电路，原理图及PCB图中元件（除插针等）均为立创EDA贴片元件库中元件。
开源协议: GPL 3.0
描述
STM32f103最小系统，特性：
主控芯片为STM32f103VBT6；
microUSB供电，程序下载，带一键下载电路；
BOOT0和BOOT1引脚，方便切换启动方式；
UART串口引脚，可外接CH340等下载器使用；
可直接插入0.96OLED屏幕；
IO全部引出，方便外接设备；
元件均为立创SMT贴片元件库中元件，可直接使用嘉立创打样。

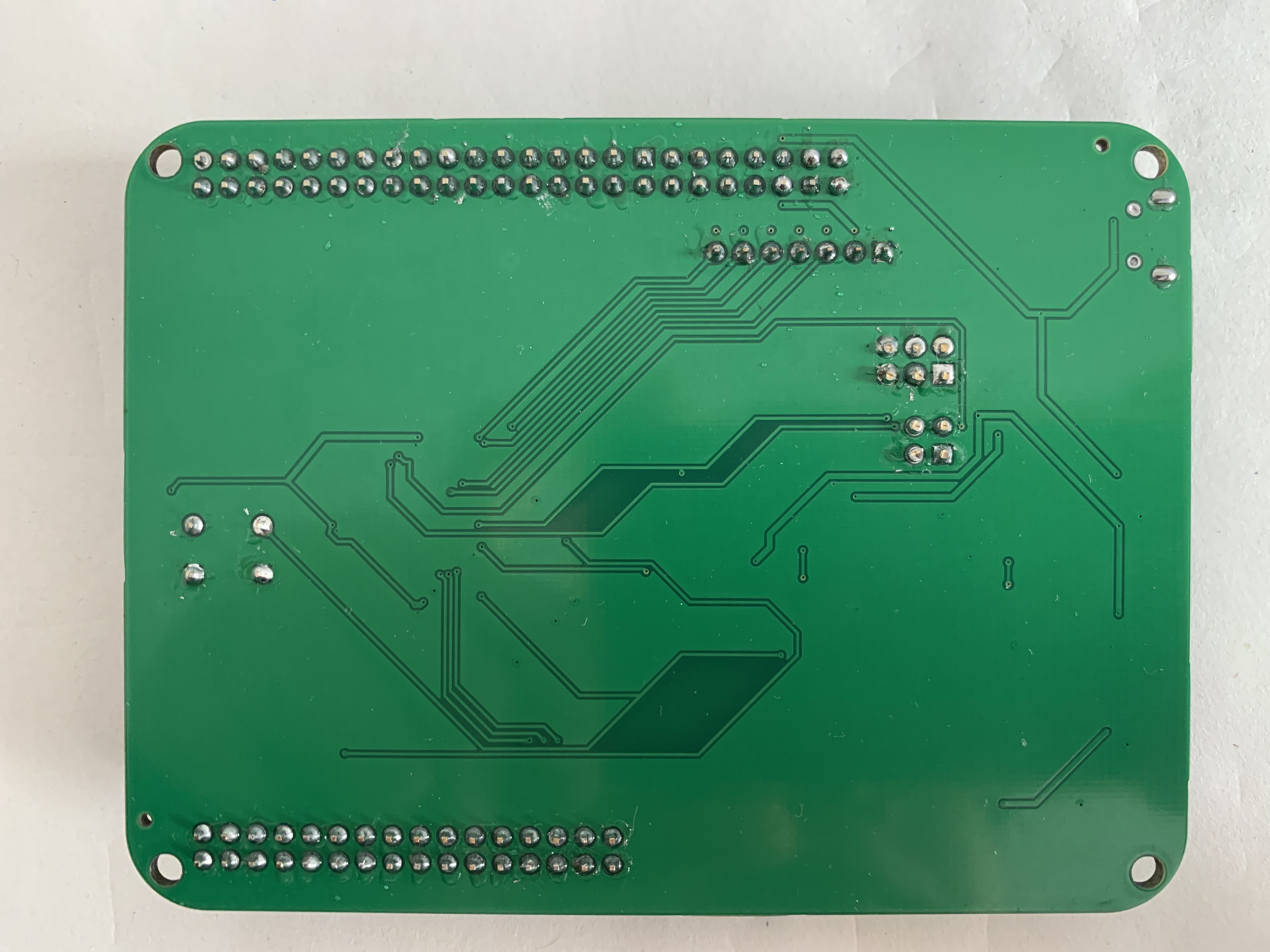

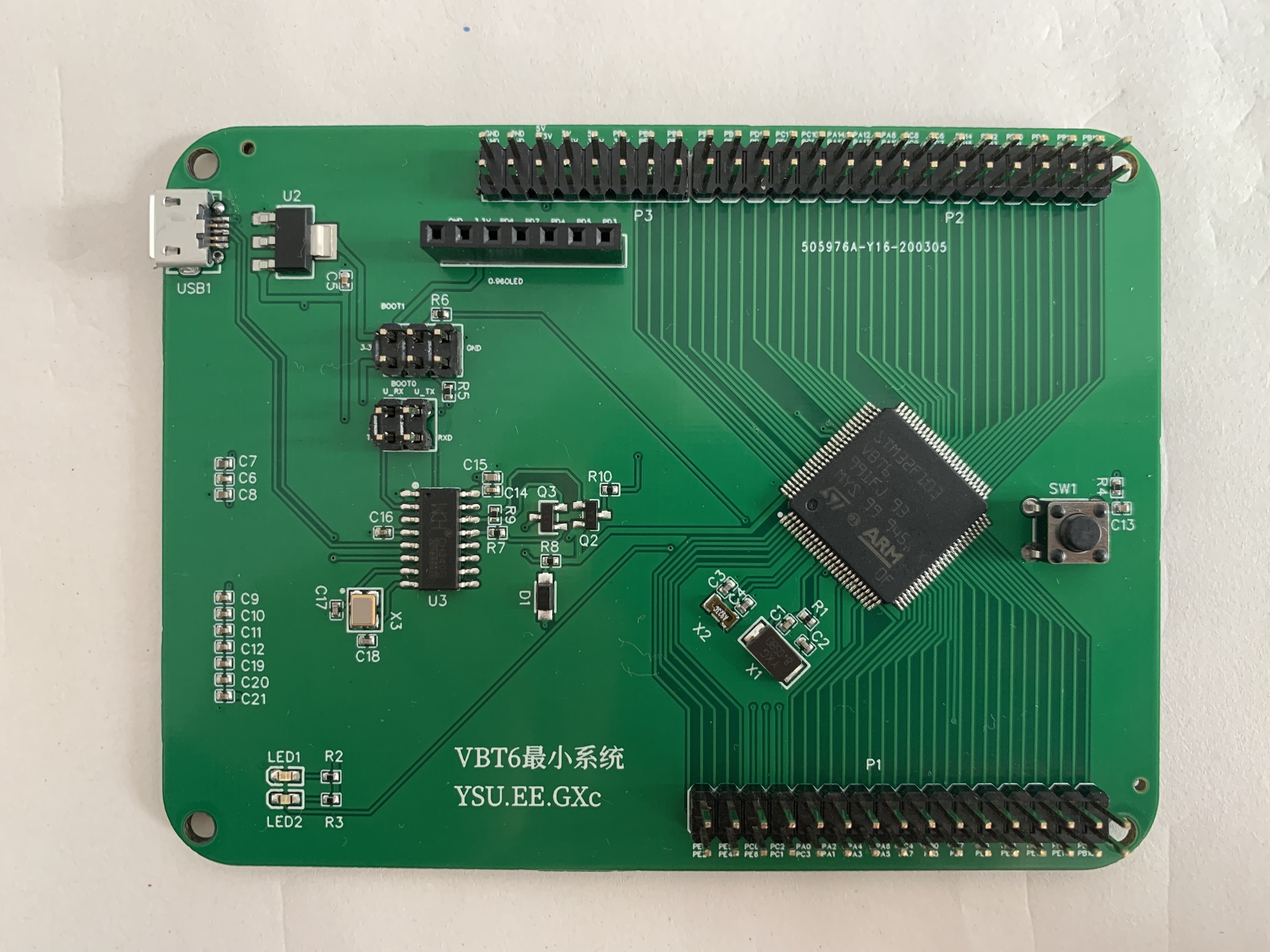

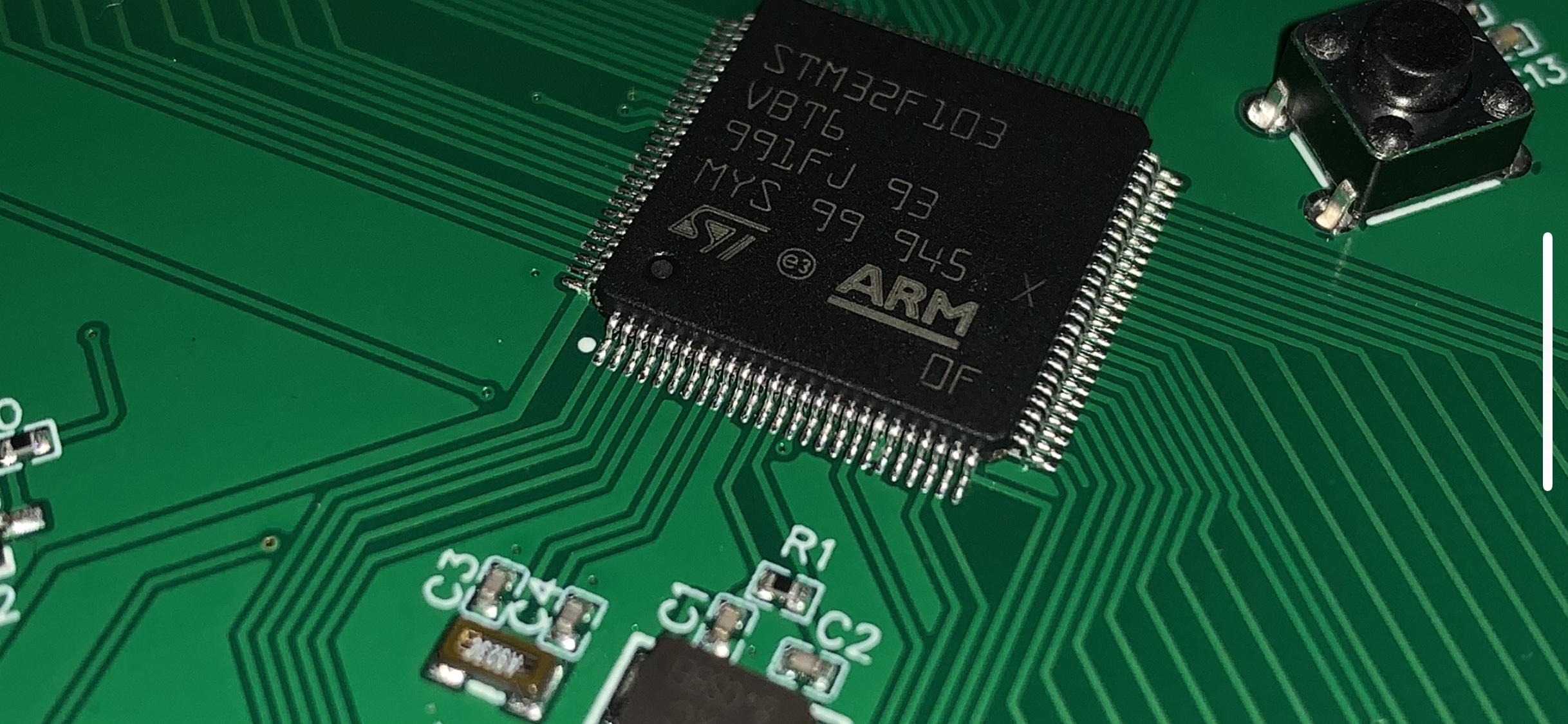

实物图如下图所示：
| ID | Name | Designator | Footprint | Quantity | BOM_Supplier | BOM_Manufacturer Part | BOM_Manufacturer | BOM_Supplier Part |
|---|---|---|---|---|---|---|---|---|
| 1 | 32.768KHz | X2 | FC-135R_L3.2-W1.5 | 1 | LCSC | Q13FC1350000400 | EPSON | C32346 |
| 2 | 12MHz | X3 | OSC-SMD_4P-L3.2-W2.5-BL | 1 | LCSC | X322512MSB4SI | YXC | C9002 |
| 3 | 8MHz | X1 | OSC-SMD_L5.0-W3.2 | 1 | LCSC | X50328MSB2GI | YXC | C115962 |
| 4 | 1N4148W | D1 | SOD-123_L2.8-W1.8-LS3.7-FD | 1 | LCSC | 1N4148W | SEMTECH | C81598 |
| 5 | 20pF | C2,C1 | C0402 | 2 | LCSC | 0402CG200J500NT | FH | C1554 |
| 6 | 10K | R4,R8,R5,R6 | R0402 | 4 | LCSC | 0402WGF1002TCE | UniOhm | C25744 |
| 7 | Header-Male-2.54_2x2 | J2 | HDR-TH_4P-P2.54-V-R2-C2-S2.54 | 1 | LCSC | Double Rows2.54mm2*2pHeaders Pins | BOOMELE | C66690 |
| 8 | U-F-M5DD-Y-L | MICRO | MICRO-USB-SMD_MICRO-USB-18 | 1 | LCSC | U-F-M5DD-Y-L | HRO | C91146 |
| 9 | 1K | R9,R7,R3,R2,R10 | R0402 | 5 | LCSC | 0402WGF1001TCE | UniOhm | C11702 |
| 10 | 19-217/GHC-YR1S2/3T | LED1 | LED0603-R-RD | 1 | LCSC | 19-217/GHC-YR1S2/3T | EVERLIGHT | C72043 |
| 11 | 1M | R1 | R0402 | 1 | LCSC | 0402WGF1004TCE | UniOhm | C26083 |
| 12 | AMS1117-3.3 | U2 | SOT-223-3_L6.5-W3.4-P2.30-LS7.0-BR | 1 | LCSC | AMS1117-3.3 | AMS | C6186 |
| 13 | Header-Male-2.54_2x3 | J1 | HDR-TH_6P-P2.54-V-R2-C3-S2.54 | 1 | LCSC | Header-Male-2.54_2x3 | BOOMELE | C65114 |
| 14 | TS665CJ | SW1 | SW-TH_4P-L6.0-W6.0-P4.50-LS6.5 | 1 | LCSC | TS665CJ | SHOU HAN | C393938 |
| 15 | 210S-2*16P L=11.6MMGold-plated black | P2,P1 | 210S-2.54-2X16P | 2 | LCSC | 210S-2*16P L=11.6MMGold-plated black | Ckmtw | C124382 |
| 16 | 10pF | C4,C3 | C0402 | 2 | LCSC | CL05C100JB5NNNC | SAMSUNG | C32949 |
| 17 | CH340G | U3 | SOIC-16_150MIL | 1 | LCSC | CH340G | WCH | C14267 |
| 18 | 19-217/BHC-ZL1M2RY/3T | LED2 | LED0603-R-RD | 1 | LCSC | 19-217/BHC-ZL1M2RY/3T | EVERLIGHT | C72041 |
| 19 | SS8550 | Q2 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | 1 | LCSC | SS8550 | CJ | C8542 |
| 20 | 10uF | C8,C15,C7 | C0402 | 3 | LCSC | CL05A106MQ5NUNC | SAMSUNG | C15525 |
| 21 | S8050 | Q3 | SOT-23-3_L3.0-W1.7-P0.95-LS2.9-BR | 1 | LCSC | S8050 | CJ | C2146 |
| 22 | 100nF | C9,C14,C10,C6,C20,C5,C21,C19,C12,C16,C11,C13 | C0402 | 12 | LCSC | CL05B104KO5NNNC | SAMSUNG | C1525 |
| 23 | Header-Male-2.54_2x8 | P3 | HDR-TH_16P-P2.54-V-M-R2-C8-S2.54 | 1 | LCSC | Double row straight 2*8Headers Pins 2.54mm | BOOMELE | C68234 |
| 24 | 220S-1*7P H=8.5MM Ytype Gold-plated | P4 | DIP-1X7P2.54 | 1 | LCSC | 220S-1*7P H=8.5MM Ytype Gold-plated | Ckmtw | C124418 |
| 25 | 22pF | C18,C17 | C0402 | 2 | LCSC | 0402CG220J500NT | FH | C1555 |
| 26 | STM32F103VBT6 | U1 | LQFP-100_14X14X05P | 1 | LCSC | STM32F103VBT6 | ST | C8314 |
