专业版 万能红外遥控器

简介:使用亚特联CB3S免开发物联网械块开发的WIFI万能红外遥控器,可以控制市面上所有的由红外方式控制的产品,亲测实用。

开源协议: Public Domain

(未经作者授权,禁止转载)

创建时间: 2022-05-12 13:50:39
更新时间: 2022-05-31 16:20:22
描述

点击进入亚特联IOT平台创键产品

万能红外遥控器主要是通过两种方式对码控制,

  第一种是利用亚特联IOT云平台上面的红外码库对应到红外控制的电器产品。

  第二种是利用万能红外遥控器自射的红外接收头对电器的遥控器进行学习,然后通过亚特联云端匹配正

话不多说直接上图

万能红外PCB1

PCB2



成品图片2

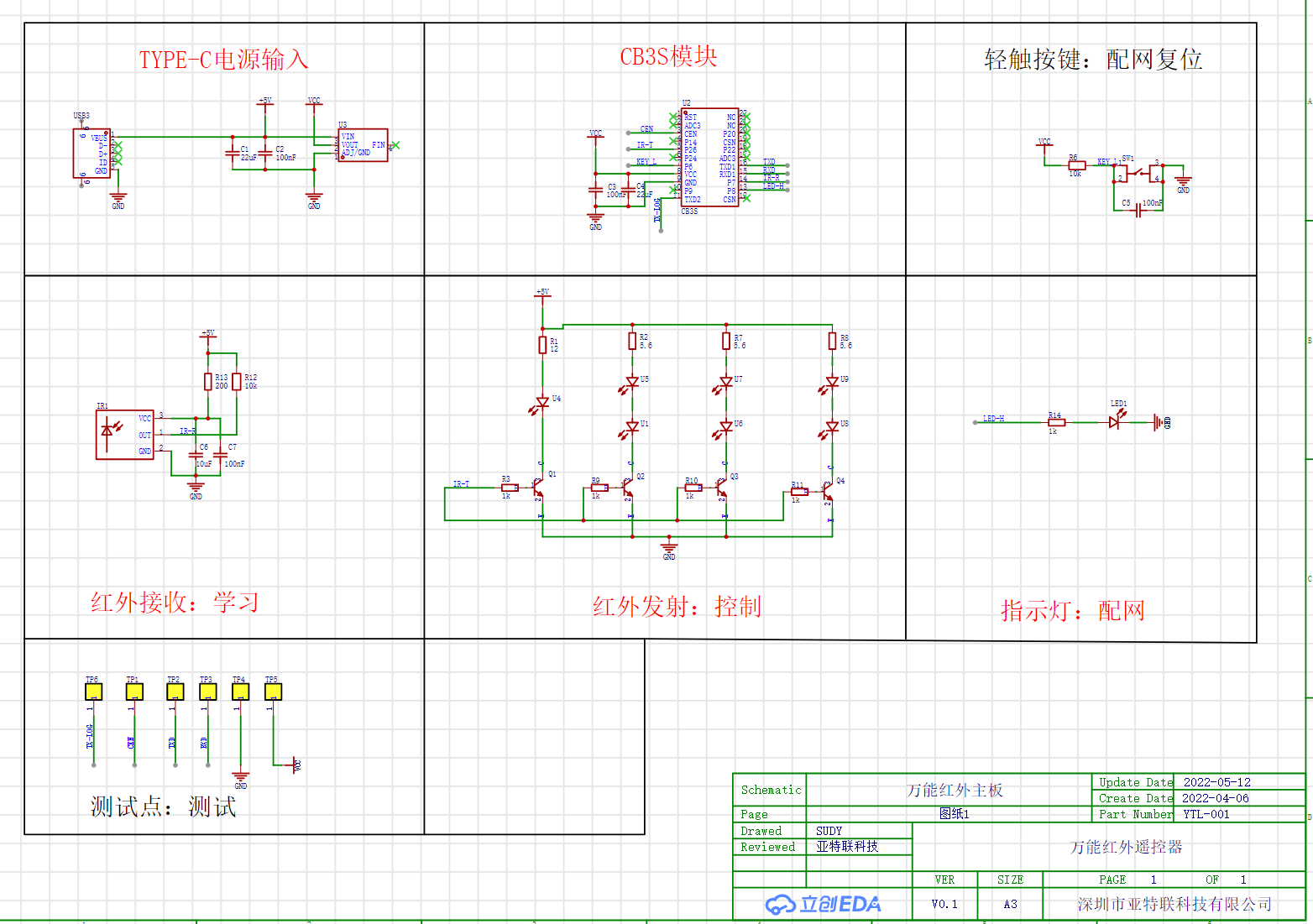

点些可直接编辑原理图



PCB图

点此可直接编辑PCB
