蜗牛C机箱专用CSPS转ATX模块
8.3k
0
0
14
简介
一款CSPS服务器电源转ATX模块,适用于蜗牛C等NAS机箱。
简介:一款CSPS服务器电源转ATX模块,适用于蜗牛C等NAS机箱。开源协议
:GPL 3.0
创建时间:2023-03-15 08:41:19更新时间:2024-02-02 17:12:42
描述
蜗牛C机箱专用CSPS转ATX模块

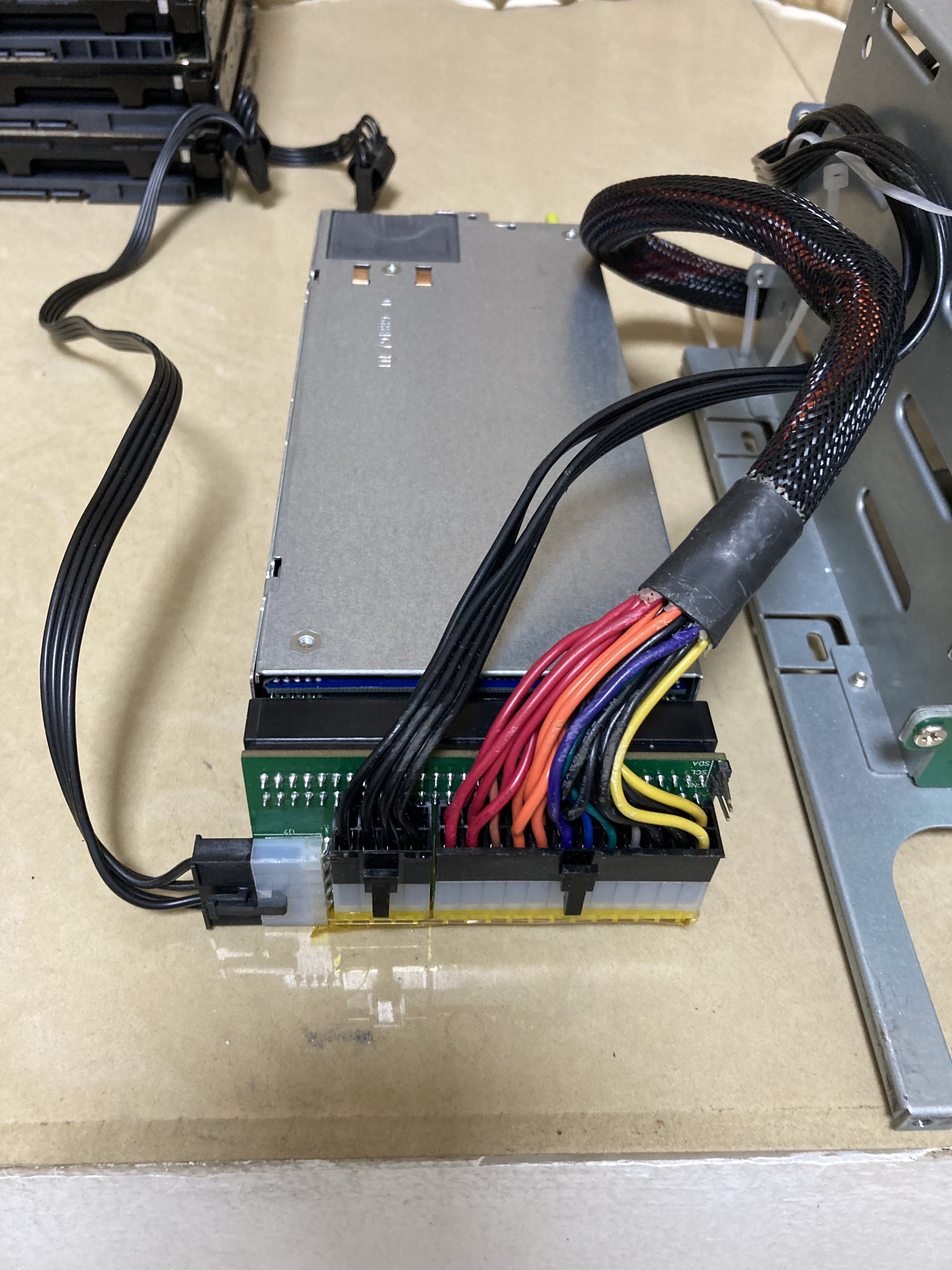

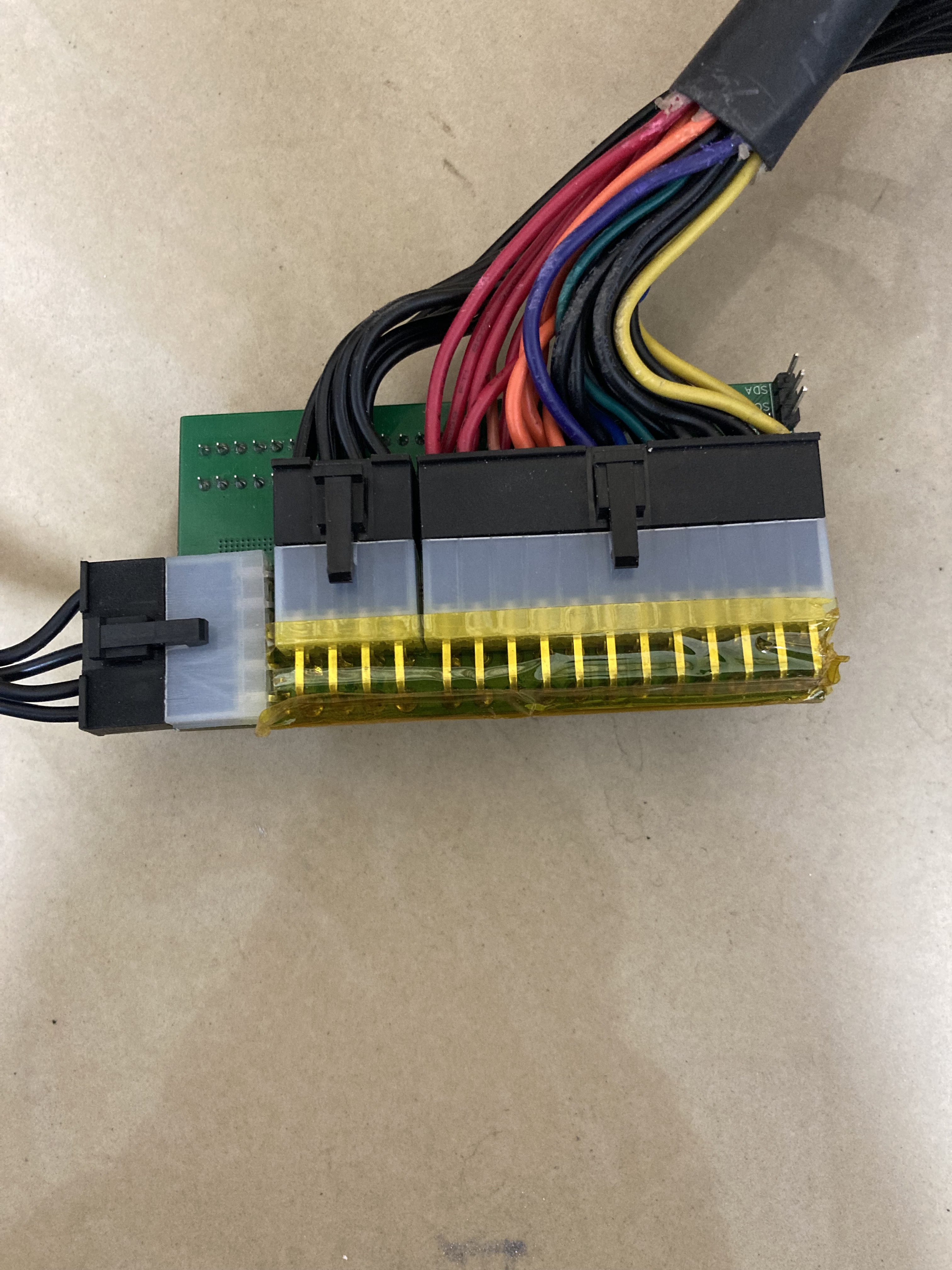

模块采用4层板设计,输出最大功率为400W,接口采用长城巨龙线序,一个24P主板供电接口,一个8P CPU供电接口,一个5P硬盘供电接口。
安装时需注意插线方向和机箱绝缘!!!
安装时需注意插线方向和机箱绝缘!!!
安装时需注意插线方向和机箱绝缘!!!
建议最大工作电流:
3.3V 10A
5V 10A
5VSB 10A
12V 20A

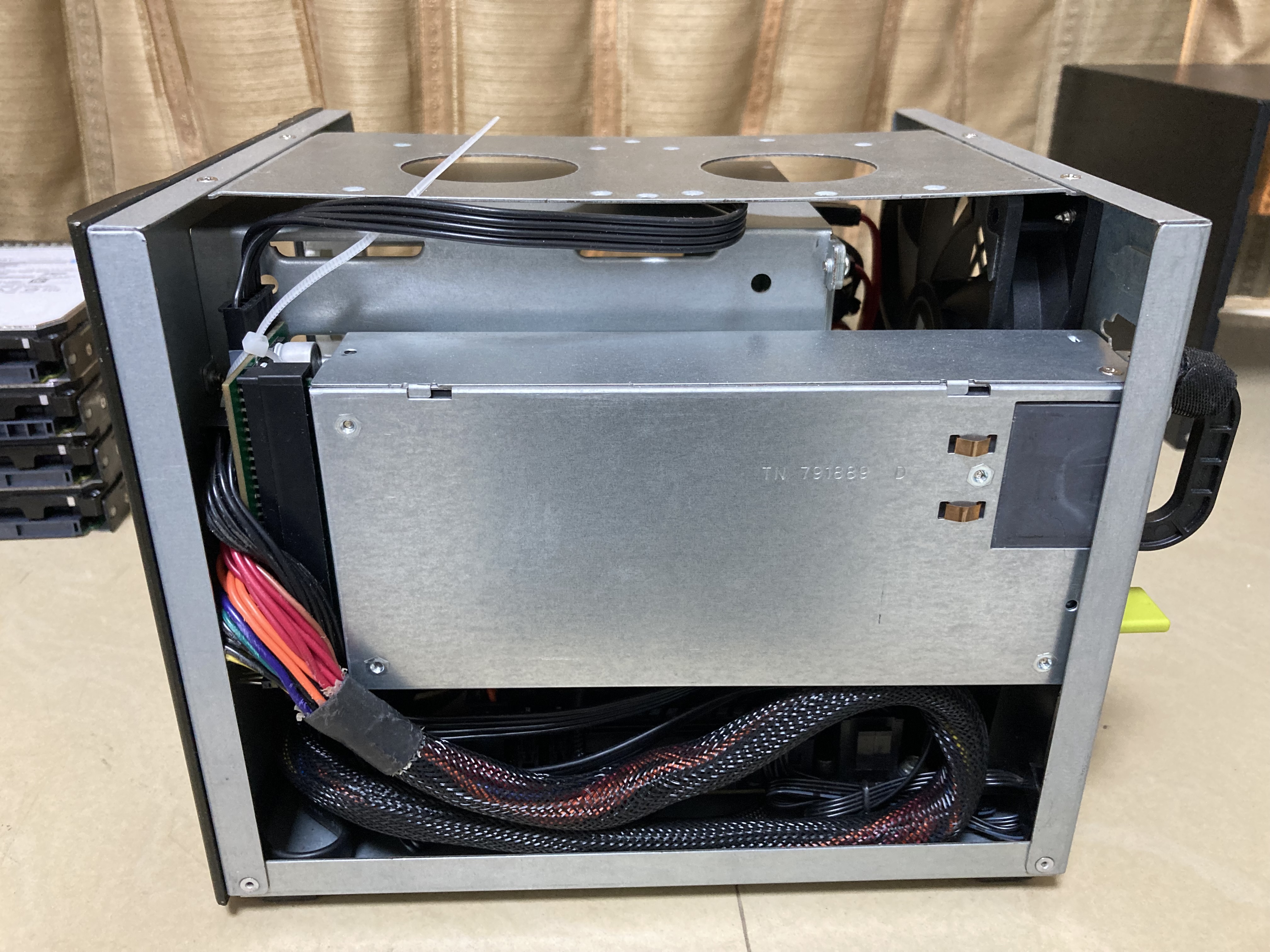

应用案例:【图片】蜗牛C all in one 硬件篇【nas吧】_百度贴吧 (baidu.com)




BOM

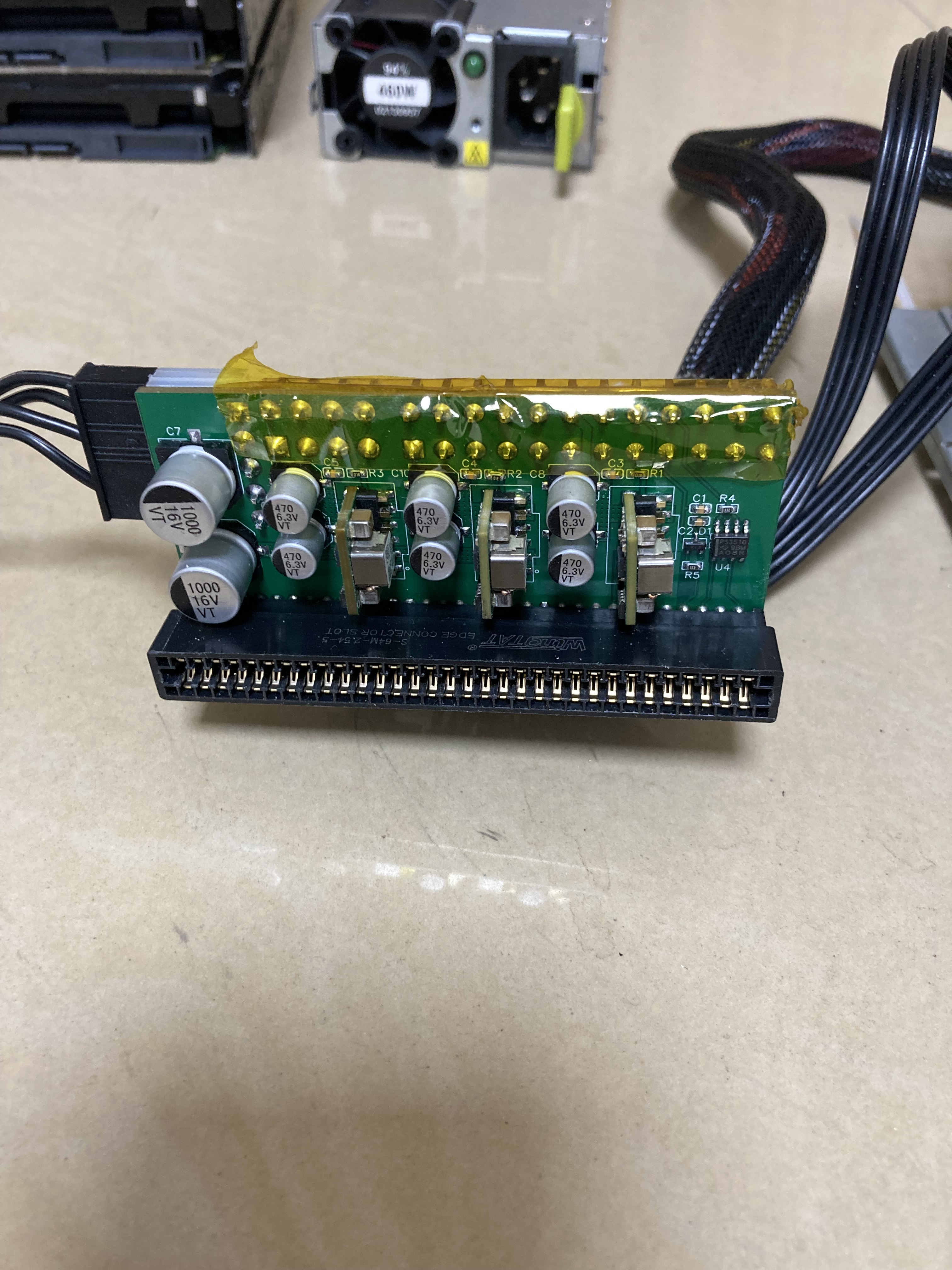

| ID | Name | Designator | Footprint | Quantity |
| 1 | 3P直插 | H1 | HDR-TH_3P-P2.54-V-M-1 | 1 |
| 2 | 5557弯针插座 | U6 | CONN-TH_8P-P4.20-S5.50_L12.8-W18.0 | 1 |
| 3 | 5557弯针插座 | U7 | CONN-TH_FWF42007-S05B22TK | 1 |
| 4 | 5557弯针插座 | U5 | CONN-TH_C4255WR-2X12P | 1 |
| 5 | 680uF | C13,C12,C11,C10,C9,C8 | CAP-SMD_BD6.3-L6.6-W6.6-FD | 6 |
| 6 | 1000uF | C7,C6 | CAP-SMD_BD10.0-L10.3-W10.3-LS11.0-R-RD | 2 |
| 7 | 100nF | C5,C4,C3,C1,C2 | C0603 | 5 |
| 8 | 390Ω | R2 | R0603 | 1 |
| 9 | 100Ω | R3,R1 | R0603 | 2 |
| 10 | BAT54C | D1 | SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR | 1 |
| 11 | 3.3KΩ | R4 | R0603 | 1 |
| 12 | TPS3510DR | U4 | SOP8 | 1 |
| 13 | 22KΩ | R5 | R0603 | 1 |
| 14 | ZXDN10S1205SAW | U3,U2,U1 | ZXDN10S1205SAW-NEW | 3 |
| 15 | 野口64针 | WINGTAT S-64L-2.54-5-CSPS | 1 |
