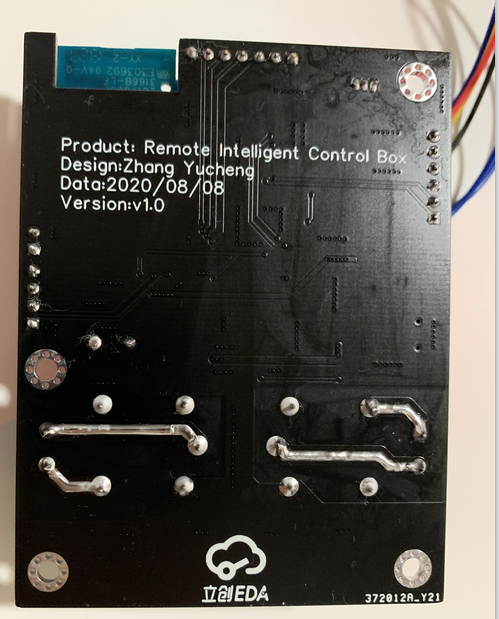

**一、主要元器件选型** 1. 本设计选用了当前主流的MCU STM32作为主控芯片（商品编号：C8735）； 2. WIFI模组选用了庆科EM3080模组，选择它的理由是：使用简单开发周期短，几条AT指令就可以上云，直连阿里云； 3. 本设计可以同时控制两路继电器，继电器规格5V控制最大220V 10A通断（商品编号：C35449），最大功率未2200W，可以满足一般的家用电器是用； 4. 温度传感器使用主流的DS18B20作为环境温度检测（商品编号：C9753），可以通过APP查看一天中的平均温度和最高最低温度。 5. OLED采用SSD1306驱动，0.96'7脚OLED模块，主要用来显示联网状态，和继电器开关状态，后面会加入功能（时间显示、多级菜单、设置继电器定时开关、设置温度上下限报警可同时触发继电器工作）开发中。。。 **二、PCB设计** 1. **原理图部分**  2.PCB部分  * **3、实物图片**   * **三、程序移植** * 主要修改几个地方： * 1.  串口使用USRAT1和USRAT3，其中USRAT1作为日志打印接口，USRAT3与WIFI模块进行数据交互； * 2.  定时器使用了TIME3，未1ms中断一次，作为函数循环工作的时间基准， * 3.  OLED采用硬件SPI驱动方式，检测GPIO的状态可以实时更新显示； * 4.  用户可以使用三个按键，其中key1长按进入配网模式，短按可以打开/关闭继电器1，key2长按模块恢复出厂设置，短按可以打开/关闭继电器2，key3短按可以同时打开/关闭两个继电器； * 5\. 温度上传和继电器状态上报未2s钟一次  * **APP界面设计**  * **四、功能演示** [功能演示](https://v.youku.com/v_show/id_XNDgwOTY4MTU5Mg==.html)
