标准版 【征集令】EHome摄像头继电器模块V2.0
简介:EHome摄像头继电器模块V2.0采用ESP32CAM+4路继电器设计。可应用与智慧农业、智慧养殖等项目。
开源协议: GPL 3.0
项目视频演示地址:https://www.bilibili.com/video/BV1sb4y1q7ZY?share_source=copy_web

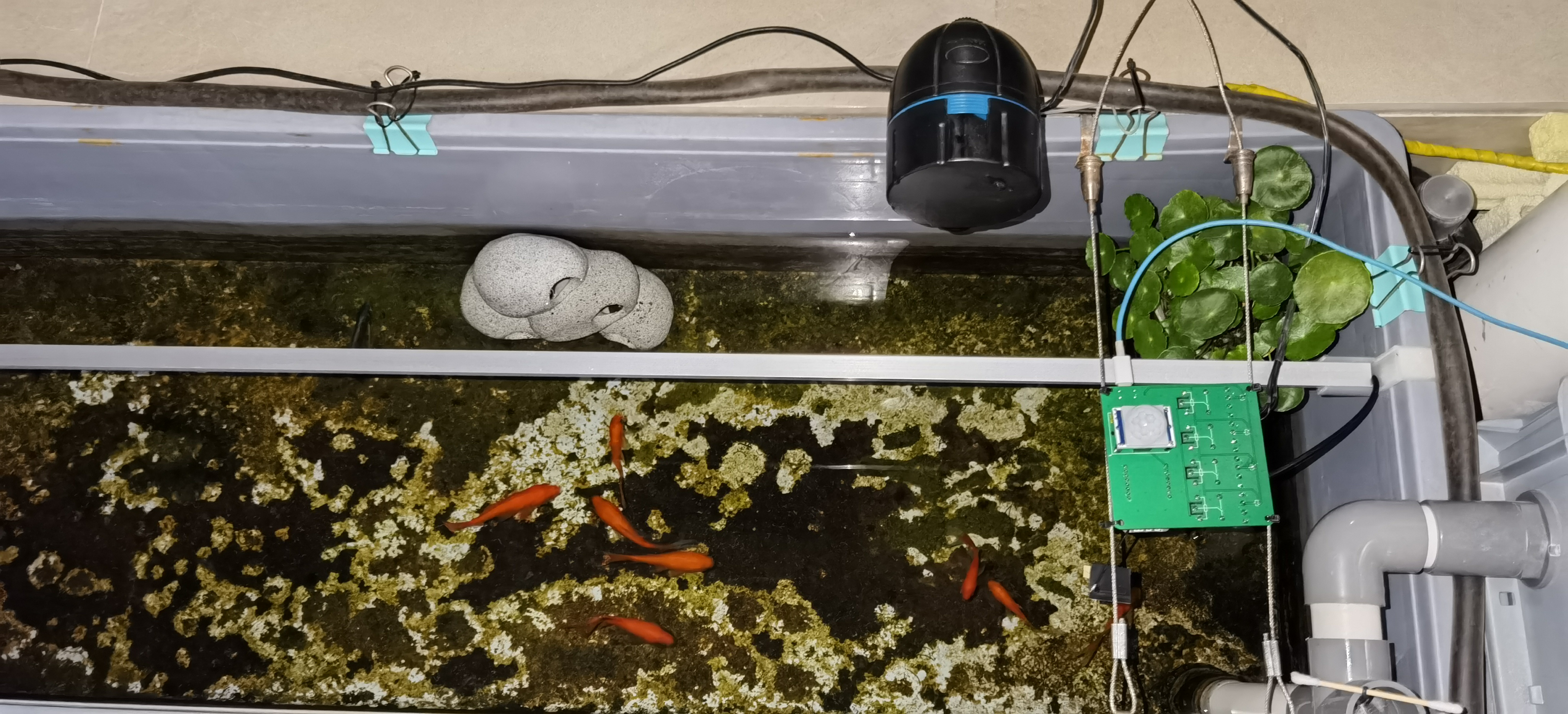

EHome摄像头继电器模块V2.0采用ESP32CAM + 4路继电器设计。可应用与智慧农业、智慧养殖等项目。本产品主要有以下特点:
1、大胆的创新设计,懒癌患者的福音,轻轻轻轻松松管理N多个鱼塘。
2、继电器COM口可通过焊接短路选择3.3V或5V电源输入,借电更方便
3、引出电源负极,助力你轻轻松松实现控制用电器,省去接线的烦恼。
4、能省尽省,最大限度的避免杂乱无章的接线,简单明了,小白也能轻轻松松看懂,妈妈再也不用担心我的学习。
5、一机在手,挨饿没有。即便你勇闯天涯,只要有网,远程管理so easy,通过远程投喂你的鱼儿也能吃得饱饱的。
6、身处荒山野岭,没网没2G,3G。4G,5G信号,只有GPS信号怎么办怎么办?很抱歉,设备支不支持GPS控制,但是局域网来帮你,手机、设备连接至同一网络即可控制
7、支持水温检测。水质检测,好水必出好鱼(不好意思,该功能软件支持,硬件不支持,因为ESP32CAM模块被榨干了,没IO啦)
8、支持OTA在线升级、在线调试、在线日志输出、在线编程
产品图片(侧视图、顶视图、底视图)
手机端网页设备控制界面
远程日志
OTA升级
摄像头功能
ID | Name | Designator | Footprint | Quantity | BOM_Supplier Part | BOM_Supplier |
---|---|---|---|---|---|---|
1 | HDR-M-2.54_1x1 | 3V1,3V3,5V,ADC1,D1,D2,D3,D4,D5,D6,D7,D8,D9,D10,D11,GND1,GND2,GND3 | HDR-M-2.54_1X1 | 18 | C81276 | LCSC |
2 | TS-1089A-B3D4 | BOOT1,RES1 | KEY-SMD_2P-L6.0-W3.8-P7.30-L | 2 | C498305 | LCSC |
3 | 100nF/50V | C1,C2,C3,C4,C5,C6,C7,C14 | 0603_C_JX | 8 | C14663 | LCSC |
4 | 100nF | C8 | C0603 | 1 | C14663 | LCSC |
5 | 22μF/6.3V | C9,C10 | 0603_C_JX | 2 | C59461 | LCSC |
6 | 1μF/50V | C11,C12 | 0603_C_JX | 2 | C15849 | LCSC |
7 | SMKDSP1.5/3-5.08 | CN1,CN2,CN3,CN4 | SMKDSP1.5/3-5.08-W | 4 | C93072 | LCSC |
8 | 10k/1% | R1,R2,R3,R8,R9,R10 | 0603_R_JX | 6 | C25804 | LCSC |
9 | 10K | R4,R5,R6,R7,R11 | R0603 | 5 | C25804 | LCSC |
10 | 继电器 | RE1,RE2,RE3,RE4 | RELAY_JX | 4 | C35449 | LCSC |
11 | NUD3124LT1G | U1,U4,U6,U7 | SOT-23(SOT-23-3) | 4 | C85758 | LCSC |
12 | SN74LV1T04DBVR | U2,U3,U5,U8 | SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR | 4 | C141355 | LCSC |
13 | ESP12F | U9 | ESP12F | 1 | C82891 | LCSC |
14 | DS18B20Z+T&R | U10 | SOIC-8_L4.9-W3.9-P1.27-LS6.0-BL | 1 | C97190 | LCSC |
15 | DHT11 | U11 | DHT11 | 1 | C117051 | LCSC |
16 | AMS1117-3.3 | U12 | SOT223_JX | 1 | C6186 | LCSC |
17 | TYPEC-250D-BCP6 | USB1 | TYPEC-6P | 1 | C720626 | LCSC |
