Ai8051开发板

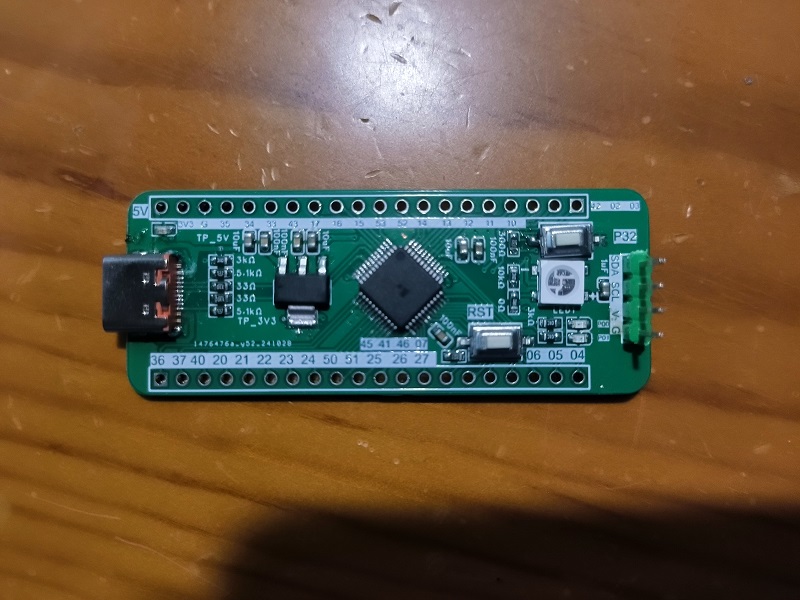

Ai8051开发板介绍

1. 核心芯片

• 开发板核心为ai8051U-LQFP48，属于STC系列高性能单片机，支持丰富的外设功能，包括ADC、PWM、I2C、SPI等接口，适合多种嵌入式应用。

2. 供电部分

• 开发板采用 Type-C接口 进行供电，并通过 AMS1117-3.3 稳压为3.3V，为单片机和外设提供电源。
• 板载电容 100μF 和 0.1μF 滤波，确保电源稳定。

3. 按键输入

• 开发板带有一个按键电路，通过 P4.7 端口用于复位单片机。以及 P3.2 端口检测下拉，进入下载模式。

4. RGB LED

• 板载RGB LED模块，支持通过 P5.0 和 P5.1 端口控制。
• 配备了限流电阻（R49为10kΩ），确保LED工作在安全电流范围。

5. I2C接口

• 提供I2C通信接口，通过 P3.0（SDA） 和 P3.1（SCL） 引脚连接外部I2C设备。
• 电路上包含必要的I2C上拉电阻，简化外设接入。

6. USB通信

• 提供TX/RX通信接口，可通过 P3.0 和 P3.1 进行串口通信。

7. PWM控制

• 开发板支持PWM功能，P0.0 引脚连接PWM输出至外接LED模块（PWM_LED）。

8. 开发功能

• 开发板所有引脚通过 排针 暴露，方便用户扩展功能。
• 板载调试接口提供下载与调试支持，便于开发者进行项目调试。

总结

Ai8051开发板是一款集成了STC8051单片机、RGB LED、I2C接口和Type-C供电功能的多用途开发平台。它设计紧凑，功能丰富，非常适合用于学习和快速开发嵌入式系统。
