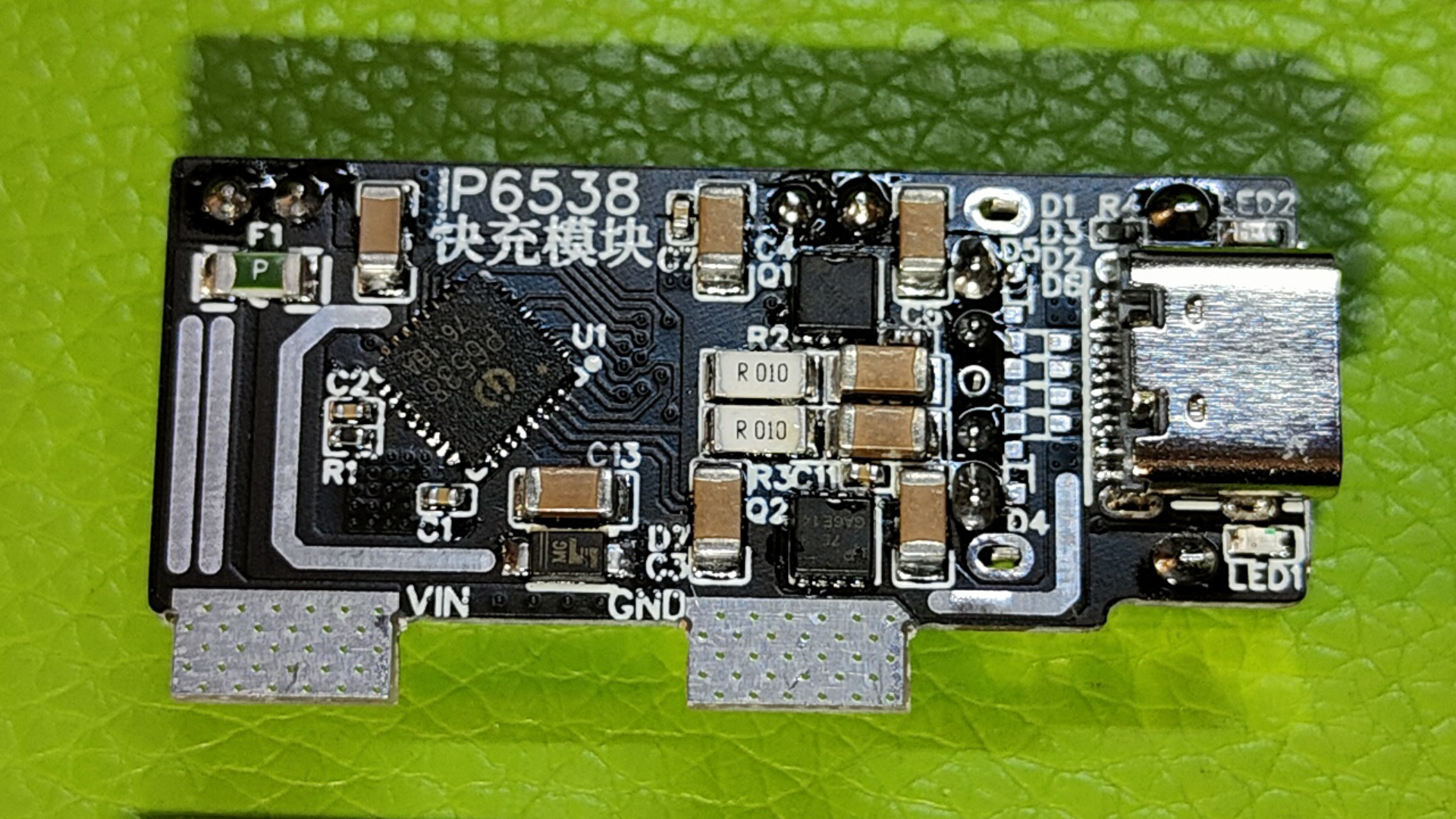

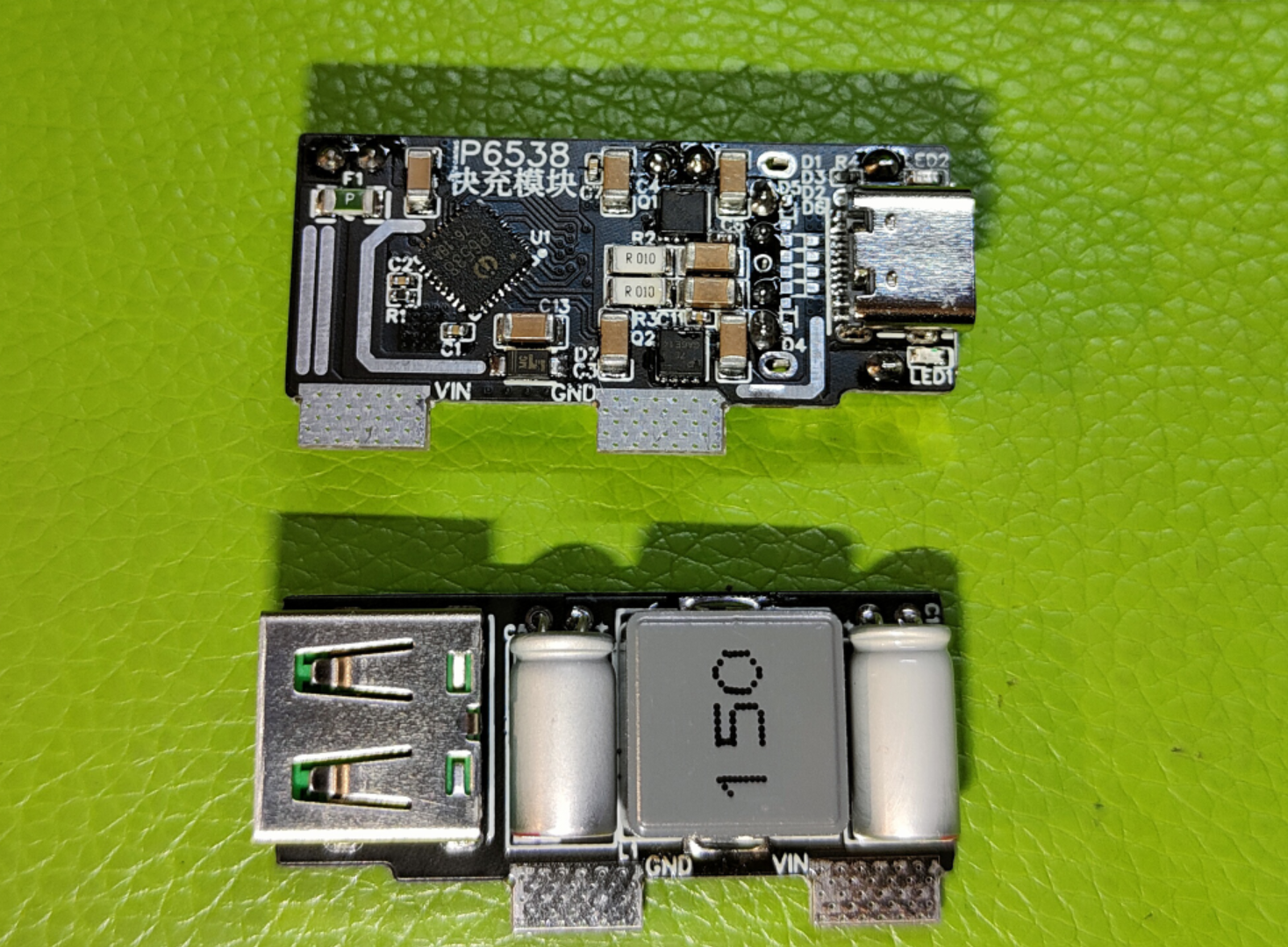

标准版 IP6538支持OPPO超级闪充的快充模块
简介:IP6538支持OPPO超级闪充的快充模块
开源协议: GPL 3.0
实测不支持oppo的supervooc超级快充。pdf瞎写。
仅支持vooc协议。
ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | 2R | R1 | R0402 | 1 |
2 | 4.7k | R4 | R0402 | 1 |
3 | VIN | J1 | PIN-1S | 1 |
4 | GND | J2 | PIN-1S | 1 |
5 | 10mR | R3,R2 | R1206 | 2 |
6 | 220uF | C5 | CAP-EL_D6.3X11MM-P2.5MM_W_DIP-X | 1 |
7 | 220uF | C14 | CAP-EL_D6.3X11MM-P2.5MM_W_DIP-Y | 1 |
8 | SMF28A | D7 | SOD-123_L2.8-W1.8-LS3.7-RD | 1 |
9 | ESD5Z3V3 | D1,D4,D3,D2,D5,D6 | SOD-523_L1.2-W0.8-LS1.6-RD | 6 |
10 | 4A 63V-C140470 | F1 | F1206 | 1 |
11 | LED-0603_B | LED1 | LED0603_BLUE | 1 |
12 | U234-051N-3GRA035-5 | USB1 | USB-A-TH_U234-051N-3GRA03 | 1 |
13 | 10uf | C4,C10,C12,C13,C3,C15,C6,C9 | C1206 | 8 |
14 | AON7524 | Q1,Q2 | DFN-8_L3.0-W3.0-P0.65-BL | 2 |
15 | 10uH | L1 | IND-SMD_L13.5-W12.8 | 1 |
16 | LED-0603_G | LED2 | LED0603_GREEN | 1 |
17 | TYPE-C16PIN | USB2 | USB-C-SMD_TYPE-C16PIN | 1 |
18 | IP6538 | U1 | QFN-32_L5.0-W5.0-P0.50-BL-EP3.7 | 1 |
19 | 0.1uf | C1,C7,C8,C11 | C0402 | 4 |
20 | 1nf | C2 | C0402 | 1 |
