标准版 基于QXRS012的红外热释控制模块
简介:基于QXRS012的红外热释控制模块
开源协议: GPL 3.0
QXRS012是一款可与红外传感器单元配合实现对负载的简单感应ON/OFF和延定时功能控制;同时芯片内置高精度稳定LDO 3.0V输出可提供红给外传感器供电使用;内置一级高增益固定30dB放大器,配合外围可调的二阶带通滤波放大器,可实现最高75dB低频带通信号放大的一款高可靠性的红外人体感应信号处理芯片。

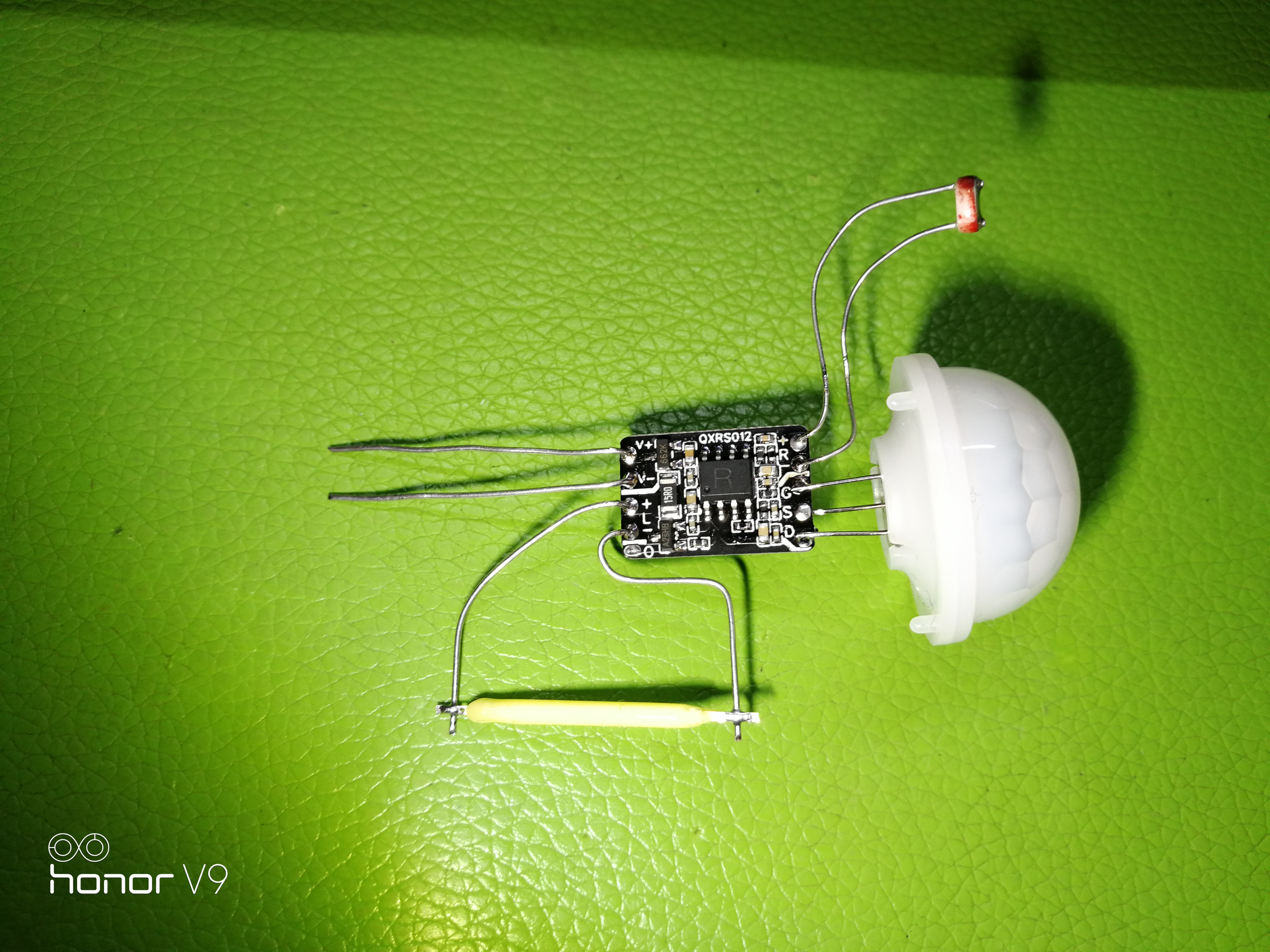

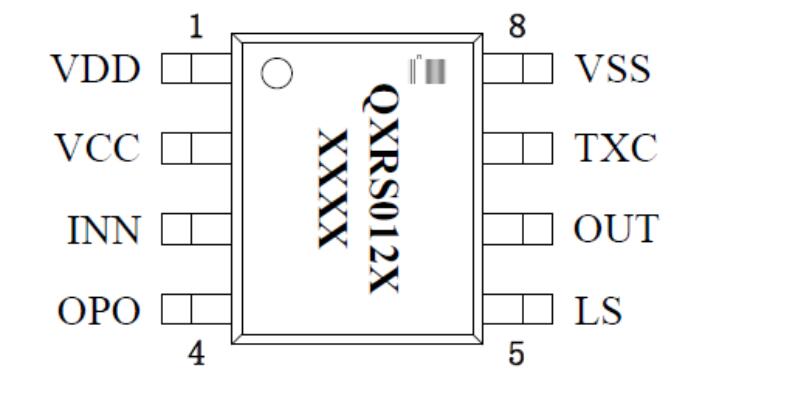

IC封装引脚功能及电气特性
(1)脚位功能
管脚 |
名称 |
类型 |
功能描述 |
1 |
VDD |
电源正 |
工作电源输入正端 |
2 |
VCC |
输出 |
LDO输出端PIR输入 |
3 |
INN |
输入 |
第一级运放输入端 |
4 |
OPO |
输出 |
第一级运放输出端 |
5 |
LS |
输入 |
光控使能端 |
6 |
OUT |
输出 |
控制信号输出端 |
7 |
TXC |
输入 |
输出延时TX调节端 |
8 |
VSS |
电源负 |
工作电源输入负端 |
电路图
应用指南
(1)放大电路参数设定
由QXRS012规格书内部方框图可知,其自身设定内置了一个增益大概30dB的宽带增益放大器(第二级放大电路),而由外围元件R2、R4、C3、C4组成的第一级带通滤波放大电路,则是提供给用户根据需要可做相应调整的,具体参数的调整方式和方法详细参考我司QXRS012规格书第6页“放大电路”里面的内容和计算公式。我司建议第一级放大器的FL和FH 分别设定控制在0.1HZ和10HZ之间,以1HZ频率为中心频率的最大增益设置,同时保持总增益GA(第一级放大倍数G1=20LOG(R4/R2)+第二级放大倍数(30dB))控制在65-75dB之间,因为如果GA过大会造成外界干扰信号进入放大器造成误触发,根据客户实际应用电路适当调整R2、R4、C3、C4组合(C4取值建议不能太小,建议4.7-47uF之间)方案来实现符合频带、增益适合人体正常感应电路模块的正常工作的应用条件。
ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | QXRS012 | U1 | SO-8_L4.9-W3.9-P1.27-LS5.9-BL | 1 |
2 | 33k | R2,R5 | R0402 | 2 |
3 | 10k | R1 | R0402 | 1 |
4 | 1M | R3 | R0402 | 1 |
5 | 2.2M | R4 | R0402 | 1 |
6 | 0R | R6 | R0402 | 1 |
7 | 10R | R9 | R1206 | 1 |
8 | SI2300 | Q1 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | 1 |
9 | 4.7uf | C3 | C0603 | 1 |
10 | 10uf | C10,C6,C7 | C0603 | 3 |
11 | SE8533-LF | U2 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | 1 |
12 | 39nf | C2 | C0402 | 1 |
13 | 150pf | C1 | C0402 | 1 |
14 | 0.1uf | C8,C5 | C0402 | 2 |
15 | 1uf | C9 | C0402 | 1 |
16 | 100nf | C4 | C0402 | 1 |
17 | PD | J8 | TESTPIN-1S | 1 |
18 | VIN | J1 | TESTPIN-1S | 1 |
19 | PG | J9 | TESTPIN-1S | 1 |
20 | GND | J10 | TESTPIN-1S | 1 |
21 | LED- | J3 | TESTPIN-1S | 1 |
22 | R+ | J4 | TESTPIN-1S | 1 |
23 | LED+ | J2 | TESTPIN-1S | 1 |
24 | R- | J5 | TESTPIN-1S | 1 |
25 | PS | J7 | TESTPIN-1S | 1 |
26 | C | J11 | TESTPIN-1S | 1 |
