标准版 智融SW3518S全协议100W数显快充电源M01

  • 4.4w
  • 84
  • 392

简介:双路数显快充电源

开源协议: GPL 3.0

(未经作者授权,禁止转载)

创建时间: 2021-08-15 22:27:58
更新时间: 2024-03-04 15:47:50
描述

SW3518S定制版100W+SW3526

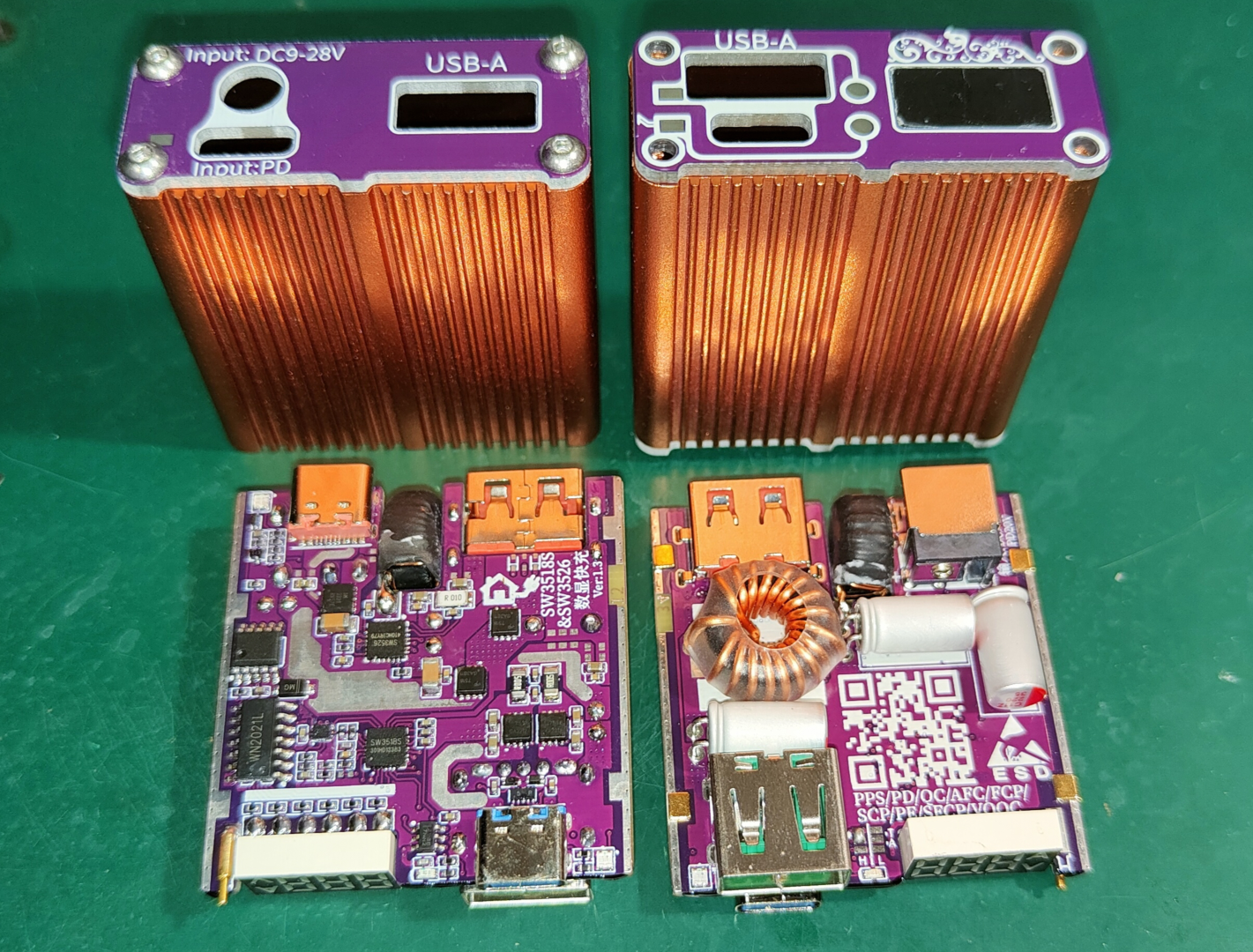

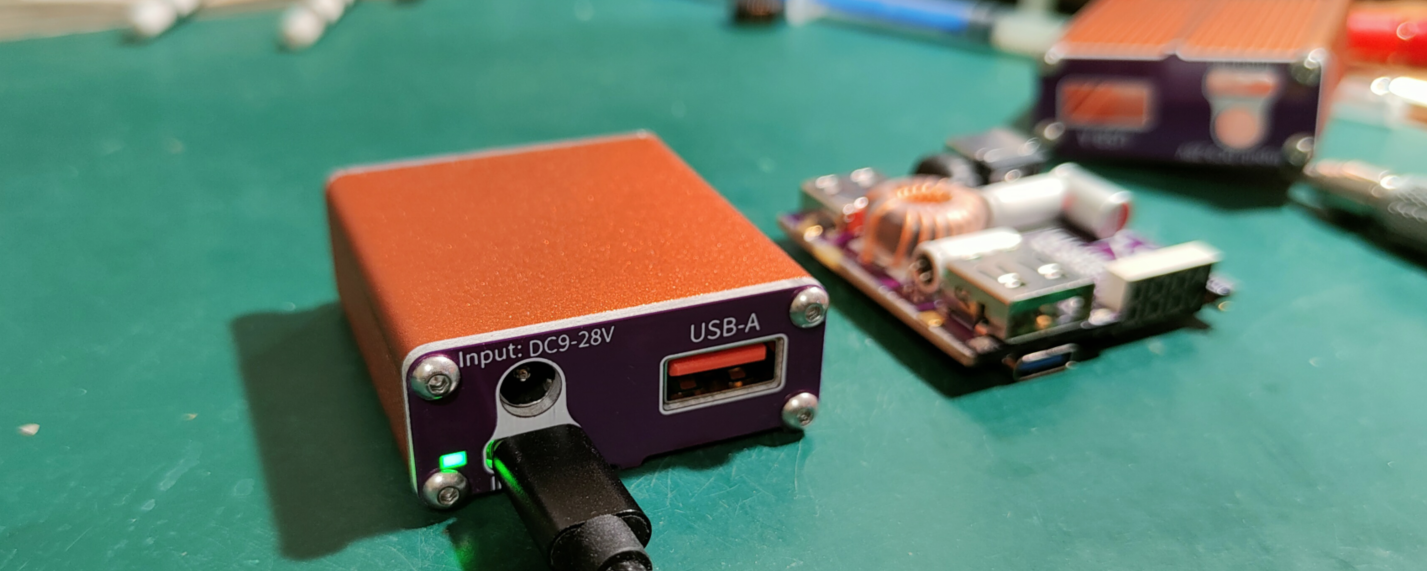

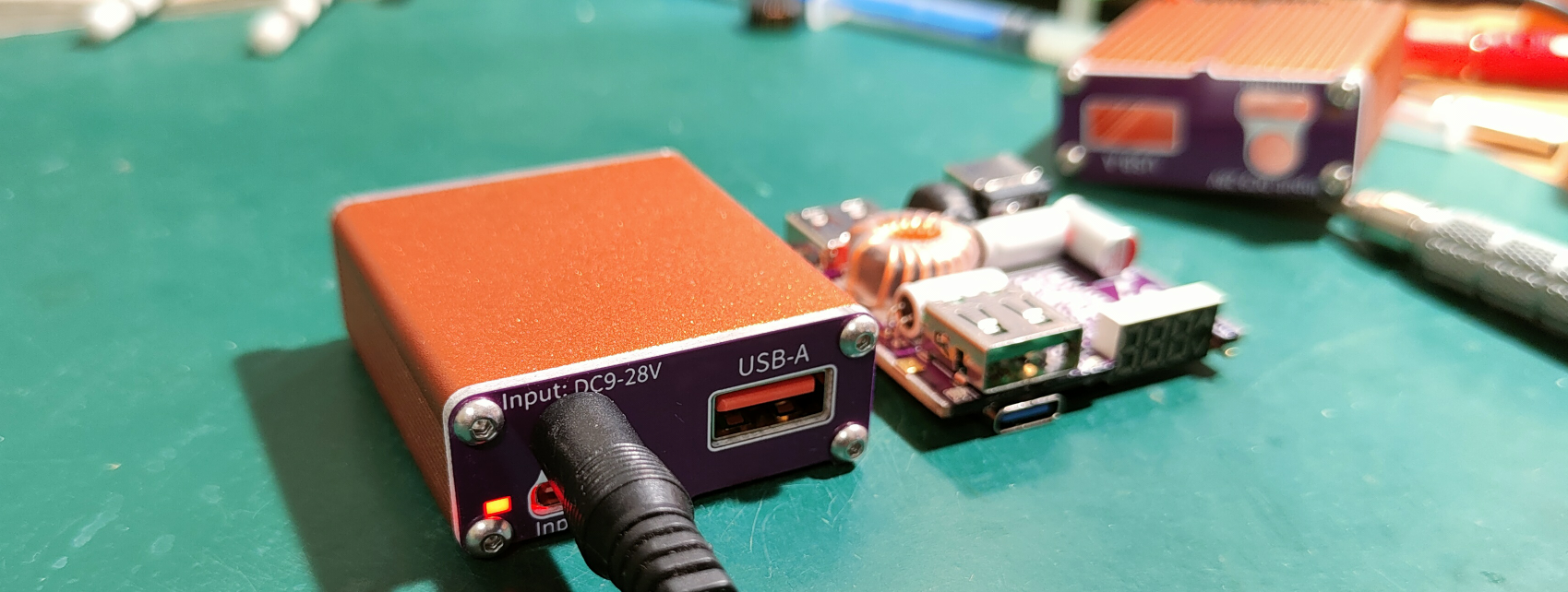

带电压电流显示的快充电源。

DC、PD输入,内置2路快充

前置输出:SW3518S

后置输出:SW3526

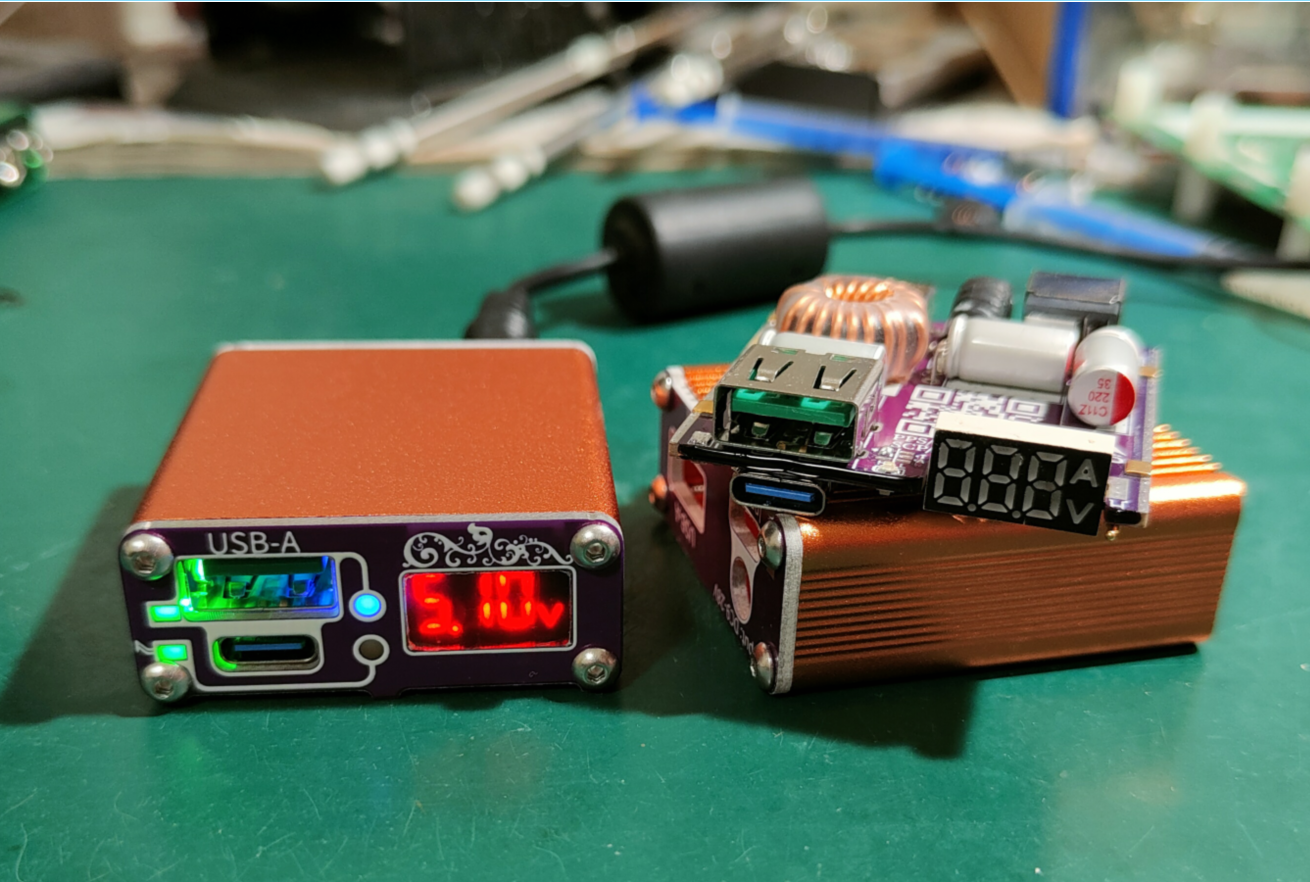

通过触摸按键切换前后通道显示。电压电流轮播。
















设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity
1 0.1uf/16v C1,C2,C9,C14,C16,C22,C28,C33 C0402 8
2 0.1uf/50v C3,C8,C17,C23 C0402 4
3 10uf/25v C4,C6,C20,C21,C24,C26,C27 C0603 7
4 220uf/35v C5,C25 CAP-EL_D6.3X11MM-P2.5MM_W_DIP-X 2
5 10uf/50v C7,C18 C1206 2
6 1uf/16v C10,C29,C30,C31,C34 C0402 5
7 100pf C11 C0402 1
8 2.2nf C12 C0402 1
9 330pf C13,C15,C35,C36 C0402 4
10 220uf/35v C19 CAP-EL_D6.3X11MM-P2.5MM_W_DIP-Y 1
11 50pf C32 C0402 1
12 SMF28A D1 SOD-123_L2.8-W1.8-LS3.7-RD1 1
13 AESD0524P D2 DFN2510-10_L2.5-W1.0-P0.50-BL 1
14 ESD5Z5V0 D3,D4,D5,D6 SOD-523_L1.2-W0.8-LS1.6-RD 4
15 1N4148WT D7 SOD-523_L1.2-W0.8-LS1.6-RD 1
16 DC-044A-2.5A-2.0 DC1 DC-IN-TH_DC-044A-2.5A-2.0 1
17 0467005.NR F1 R0603 1
18 22uH-A J1 TESTPIN-1S 1
19 22uH-B J2 TESTPIN-1S 1
20 贴片 J3,J4,J5,J6,J7,J8 TESTPIN-1S 6
21 TPAD J9 TESTPIN-1S 1
22 TOG J10 TESTPIN-1S 1
23 VDD J11 TESTPIN-1S 1
24 AHL J12 TESTPIN-1S 1
25 GND J13 TESTPIN-1S 1
26 22uH L1 50125W 1
27 1615SURUGC LED1,LED3,LED6 LED-SMD_4P-L1.6-W1.6-RG 3
28 15208-SW LED2 15208-SW 1
29 LED-0603_G LED4 LED0603_GREEN 1
30 LED-0603_R LED5 LED0603_RED 1
31 2N7002T Q1 SOT-523-3_L1.6-W0.8-P1.00-LS1.6-BR 1
32 SED30P30M Q2 PDFN-8_L3.0-W3.0-P0.65-BL 1
33 WSD3066 Q3,Q4,Q5,Q6 PDFN-8_L3.0-W3.0-P0.65-BL 4
34 16k R1,R2,R3,R4,R27,R28,R29 R0402 7
35 0.01R R5 R1206 1
36 5.1k R6,R7,R15,R17,R19,R24,R25,R26 R0402 8
37 180k R8 R0402 1
38 100R R9,R12,R13,R14,R16,R20 R0402 6
39 20k R10 R0402 1
40 10K R11 R0402 1
41 2k R18 R0402 1
42 4.7R R21 R0402 1
43 0.005R R22,R23 R1206 2
44 SW3526 U1 QFN-24_L4.0-W4.0-P0.50-EP2.5 1
45 FS312HC-P U2 SSOP-10_L4.9-W3.9-P1.00-LS6.0-BL 1
46 unknow-SW U3 SOP-14_L8.6-W3.9-H1.6-LS6.0-P1.27 1
47 SW3518S U4 QFN-28_L4.0-W4.0-P0.40-BL-EP 1
48 RS2227XUTQK10 U5 WQFN-10_L1.8-W1.4-P0.40-BL-EP 1
49 TTP223 U6 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BL 1
50 905-761A3172S10204 USB1 905-761A3172S10204 1
51 TYPE-C16PIN USB2,USB3,USB5 USB-C-SMD_TYPE-C16PIN 3
52 U234-051N-3GRA035-5 USB4 USB-A-TH_U234-051N-3GRA03 1
