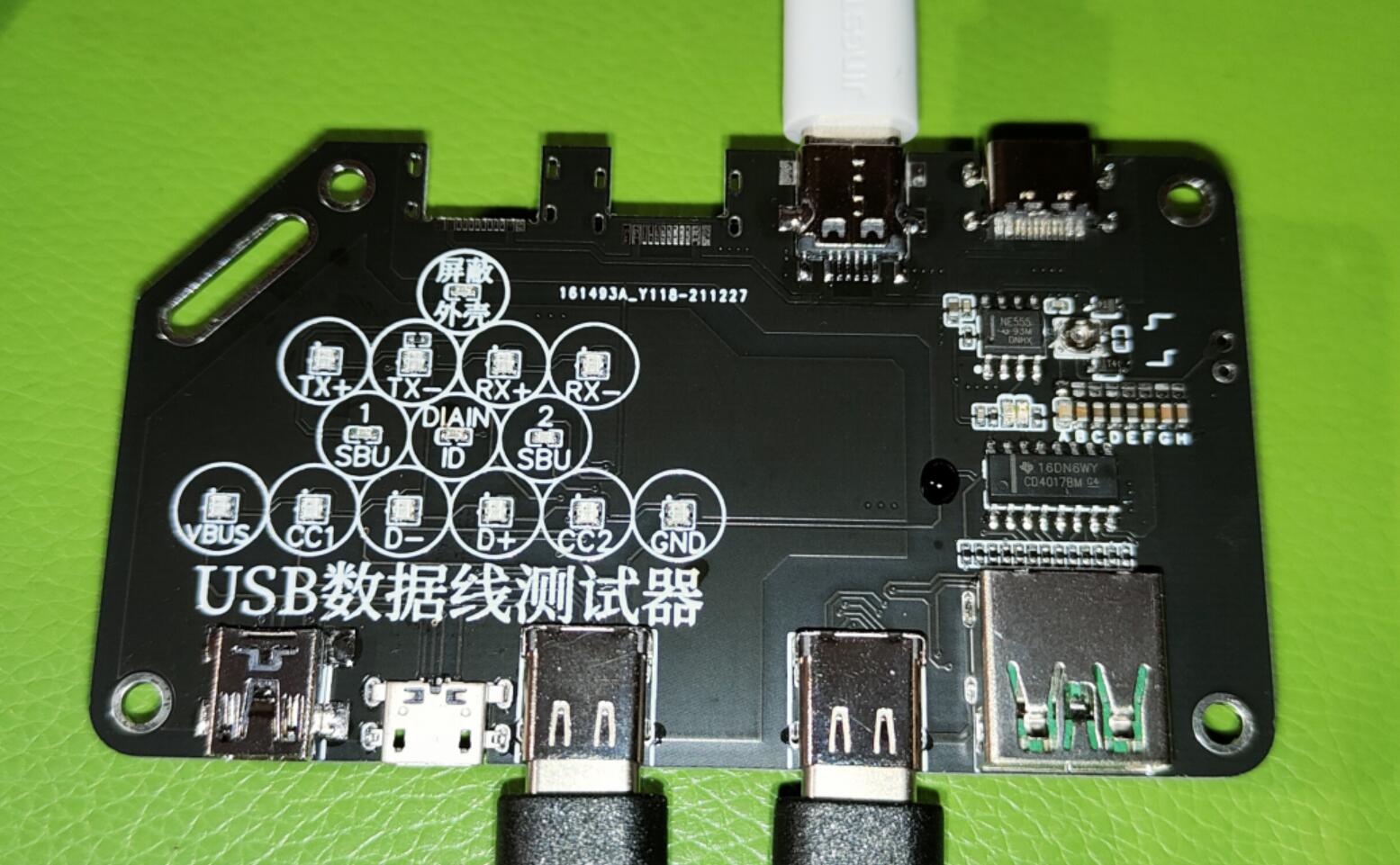

USB数据线测试器

2022年第一款低创PCB，用于测试各种USB线材是否断线。

好吧。说白了就是网线测试仪。只不过是用来测试USB线材。

VBUS,CC1,CC2,D-,D+,TX-.TX+,RX-,RX+,GND为独立扫描测量。

DIAN(ID),SBU1,SBU2用的比较少，直通电源显示通断。

外壳借用GND信号来显示是否俩头屏蔽层相通。

*emark线因为带了MOS，电源会呈现不通状态。但是不影响判断数据引脚*

上面一排4个TPC都是供电，只是用来测试封装是否合适用的。随便焊接一个能通电就行。
