标准版 555定时器呼吸灯啊对对对！
简介：2022年广州城市理工学院电气工程学院电工电子呼吸灯设计大赛作品三等奖
开源协议: GPL 3.0
描述

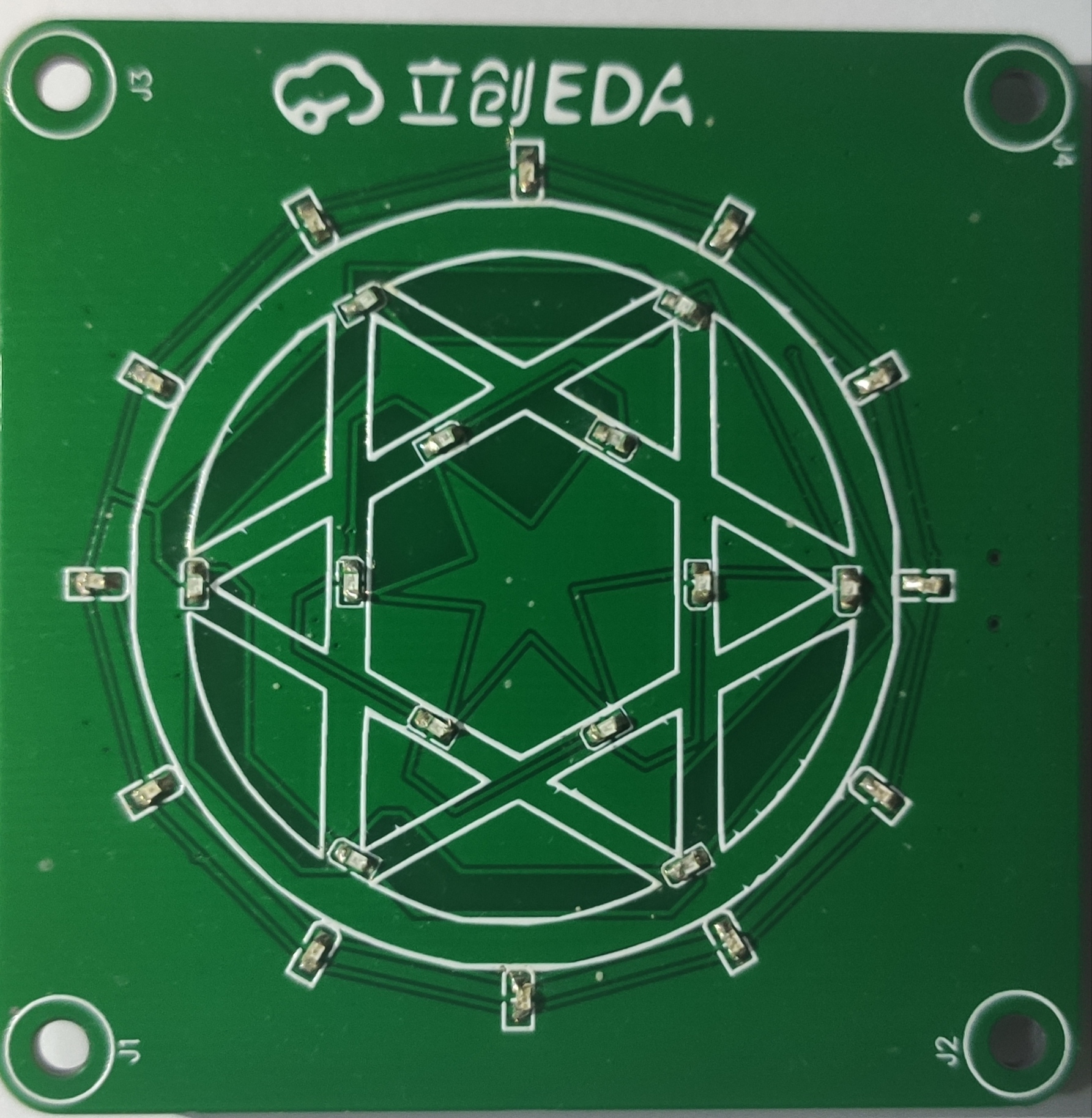

由555定时器控制的两组LED灯（总共24颗灯，12颗组成外围的圆，剩下12颗组成一个六角星）闪烁的六芒星阵。
| ID | Name | Designator | Footprint | Quantity | BOM_Supplier | BOM_Supplier Part |
|---|---|---|---|---|---|---|
| 1 | 100uF/16V | C1,C2,C3,C4 | CAP-SMD_BD6.3-L6.6-W6.6-LS7.2-R-RD | 4 | LCSC | C97805 |
| 2 | HDR-M-2.54_1x1 | J1,J2,J3,J4 | M3螺丝孔 | 4 | LCSC | C81276 |
| 3 | 绿色 | LED1,LED2,LED3,LED4,LED5,LED6 | LED0603-RD | 6 | LCSC | C84267 |
| 4 | 蓝色 | LED7,LED8,LED9,LED10,LED11,LED12 | LED0603-RD | 6 | LCSC | C84266 |
| 5 | 橙色 | LED13,LED14,LED15,LED16,LED17,LED18,LED19,LED20,LED21,LED22,LED23,LED24 | LED0603-R-RD_ORANGE | 12 | LCSC | C401116 |
| 6 | S9013 J3 | Q1,Q2,Q3,Q4 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | 4 | LCSC | C6749 |
| 7 | 100K | R1,R2,R6 | R0603 | 3 | LCSC | C144628 |
| 8 | 5.1K | R3,R7 | R0603 | 2 | LCSC | C105580 |
| 9 | 30kΩ | R4,R8 | R0603 | 2 | LCSC | C73799 |
| 10 | 10Ω | R9,R10,R11,R12 | R0603 | 4 | LCSC | C22859 |
| 11 | NE555D | U1,U2 | SOIC-8_L5.0-W4.0-P1.27-LS6.0-BL | 2 | LCSC | C234230 |
| 12 | MICROQTJ | USB1 | MICRO-USB-SMD_MICROQTJ | 1 | LCSC | C404968 |
