标准版桌面时钟

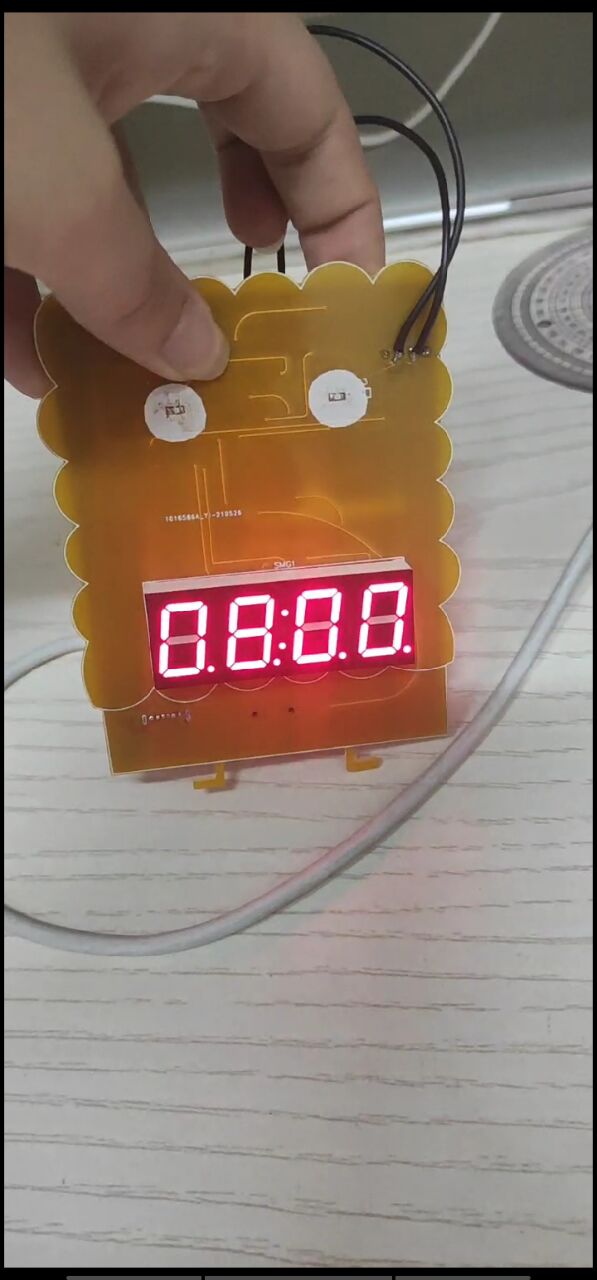

简介：海绵宝宝形状的桌面时钟，能够显示年月日时分秒，按秒走时，积日显示，温度显示，星期显示。走时精准，72小时误差不超过1分钟。设置时间，日期等功能。

开源协议: Public Domain

创建时间： 2021-05-17 20:07:00

更新时间： 2023-07-08 08:07:23

描述

此工程为

重庆师范大学

物理与电子工程学院无线电协会

桌面时钟竞赛

重庆师范大学桌面时钟获奖作品

基于51单片机，能够显示年月日时分秒，按秒走时，积日显示，温度显示，星期显示。走时精准，72小时误差不超过1分钟。设置时间，日期，闹钟等功能。

设计图

原理图

（ 1 / ）

PCB

（ 1 / ）

未生成预览图，请在编辑器重新保存一次

BOM

ID	Name	Designator	Footprint	Quantity
1	LED-0603_R	LED2,LED1	LED0603_RED	2
2	1TS001G-2700-1500	SW1,SW2	SW-SMD_4P-L5.1-W5.1-P3.70-LS6.5-TL-2	2
3	1u	C3	C0603	1
4	0.1u	C2,C1	C0603	2
5	TM1650	U4	SOIC-16_L9.9-W3.9-P1.27-LS6.0-BL	1
6	STC15W408AS-35I-SOP16	U1	SOP-16_L10.0-W3.9-P1.27-LS6.0-BL	1
7	S9013 200-350	Q1	SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR	1
8	918-418K2022Y40001	USB1	USB-C-TH_6P-P1.00-V-F-918-418K2022Y40001	1
9	BAT	B1	BATTERY-2	1
10	0	R1,R2	R0603	2
11	10k	R6,R8,R7	R0603	3
12	1k	R3,R5,R4	R0603	3
13	5641AH	SMG1	SMG 0.56-4P	1
14	HDR-F-2.54_1x4	P1	HDR-F-2.54_1X4	1
15	KLJ-7525-3627	BUZZER2	BUZ-SMD_4P-L7.5-W7.5-P6.20-TL	1
16	DS3231SN#	U3	SOIC-16_L10.3-W7.5-P1.27-LS10.3-BL	1
