标准版 STM32直流电子负载

  • 1.4w
  • 5
  • 90

简介：基于STM32单片机测量电压电流温度并显示的直流电子负载仪

开源协议: GPL 3.0

(未经作者授权，禁止转载)

工程来源: 克隆自 小型无源DC恒流电子负载

创建时间： 2021-08-19 13:54:10
更新时间： 2023-11-22 09:38:29
描述

电流测量由于LM328是普通运放失调电压太大，精度不高勉强能用，为了能提高精度采样电阻使用20mR最大过电流7A

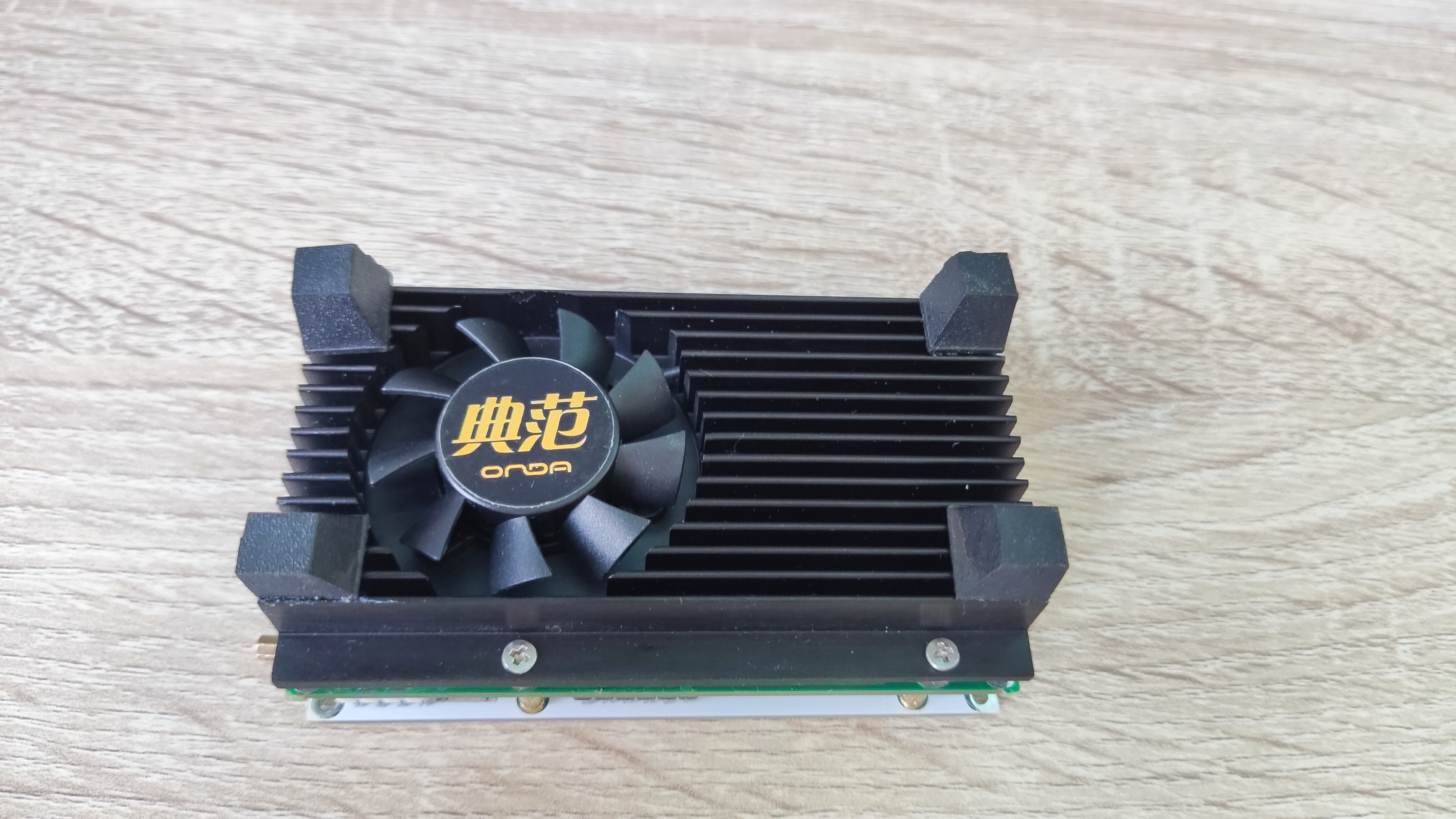

为了美观散热器选用典范GT610显卡散热器散热功率30W内压得住， 整机最大耗散功率由散热系统决定

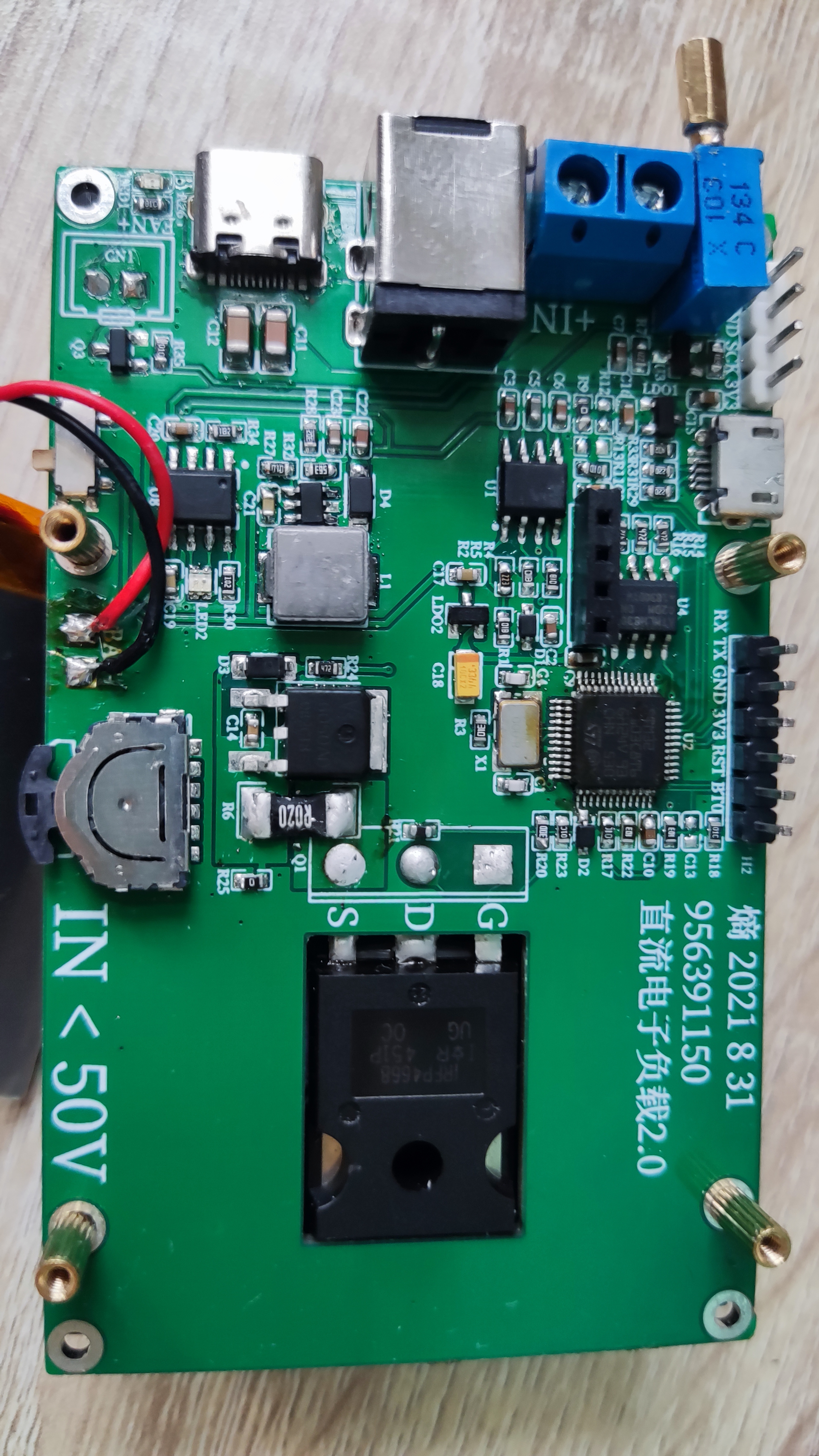

预留DAC控制电路，可使用STM32F051C8T6单片机，具体功能待有缘人开发

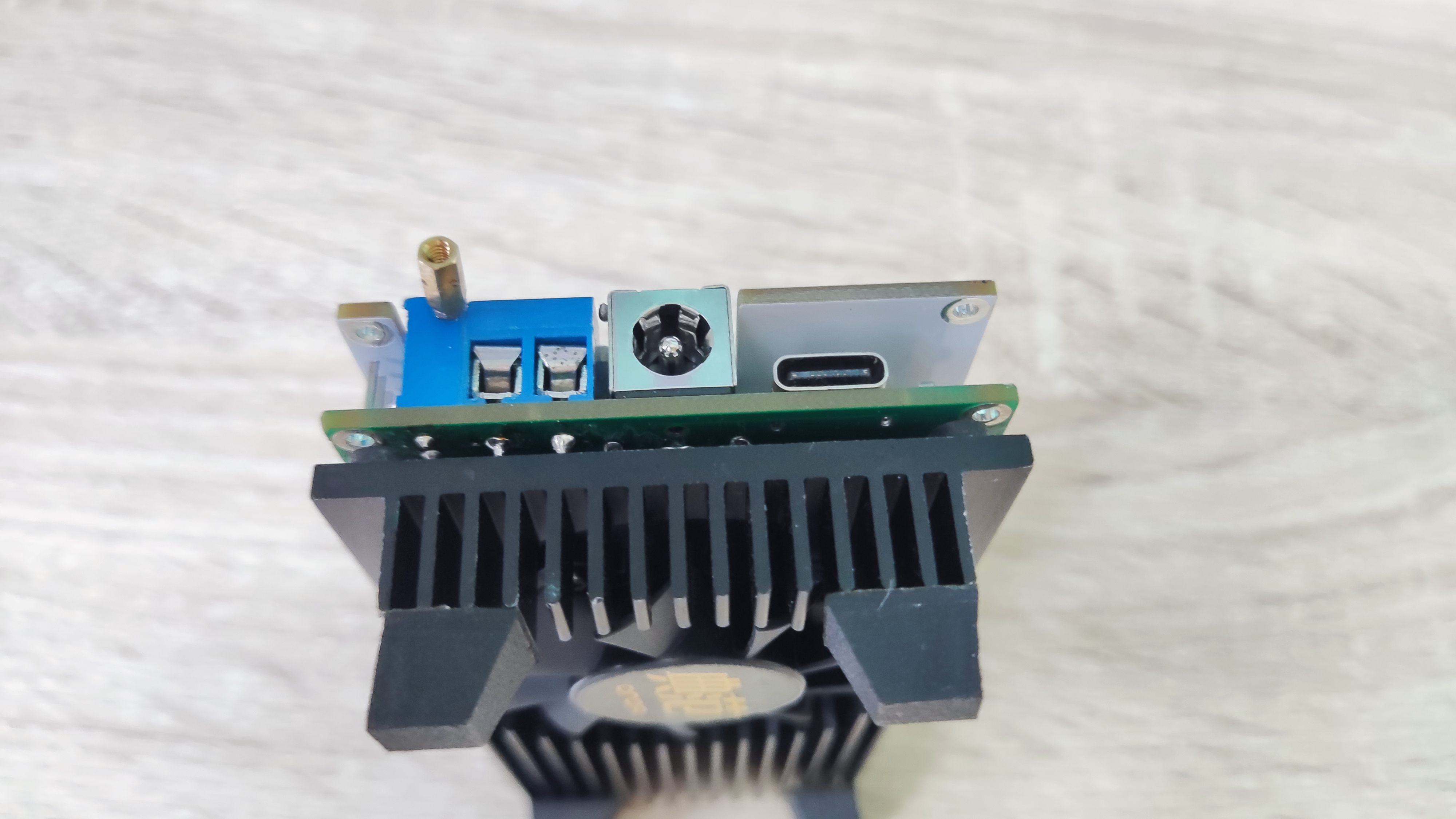

DC5.0/接线端子/TYPE-C三种接口输入基本满足日常使用,带输入反接保护，独立电池供电，超大电压范围输入（0--66V）

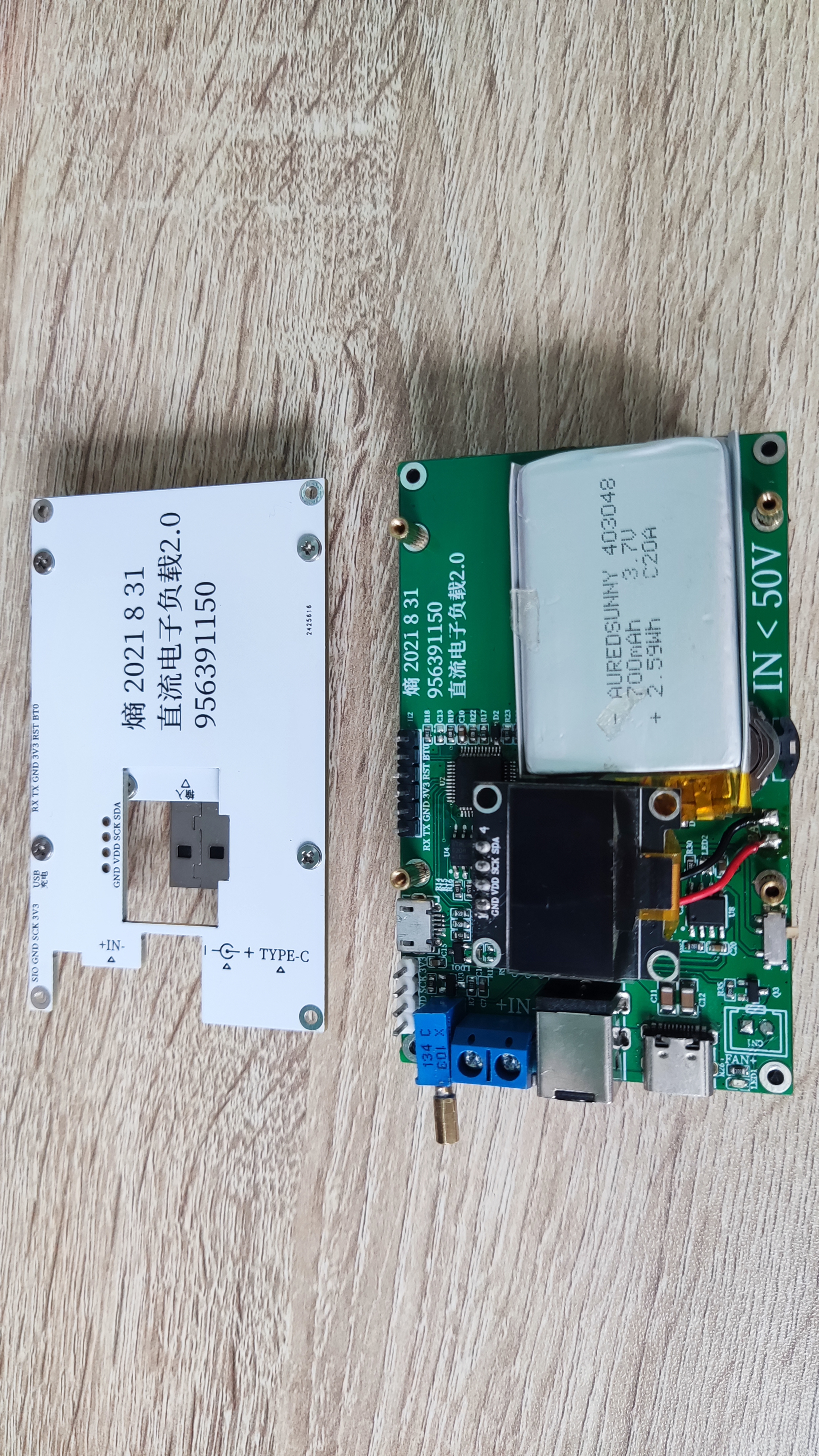

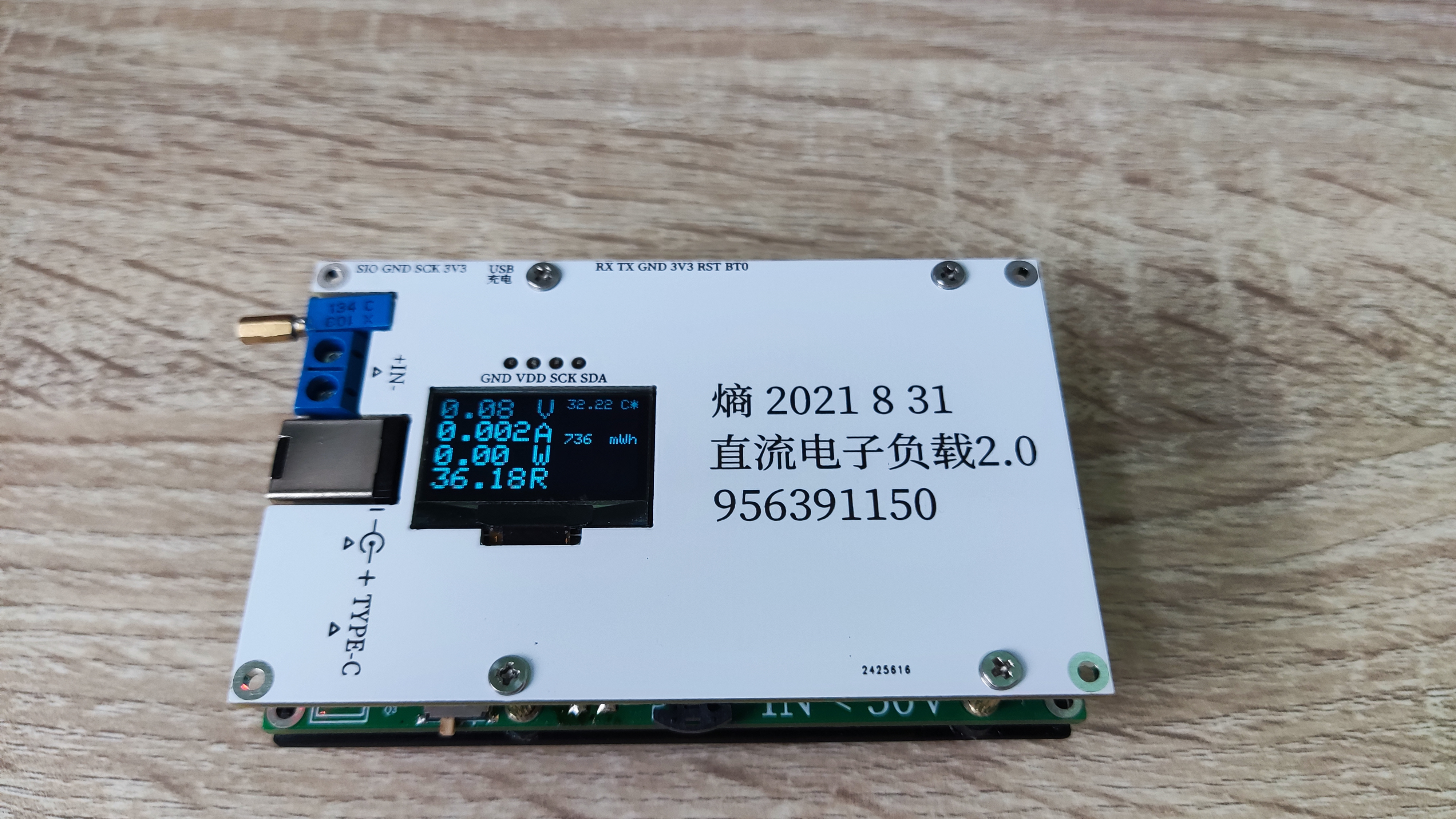

显示使用0.96寸OLED4脚IIC接口模块

预留丰富的接口外设 仅使用Arduino 框架只开发了些基础功能

最大输入电压：50V     电流：7A     功率：40W















设计图
原理图
（ 1 / ）

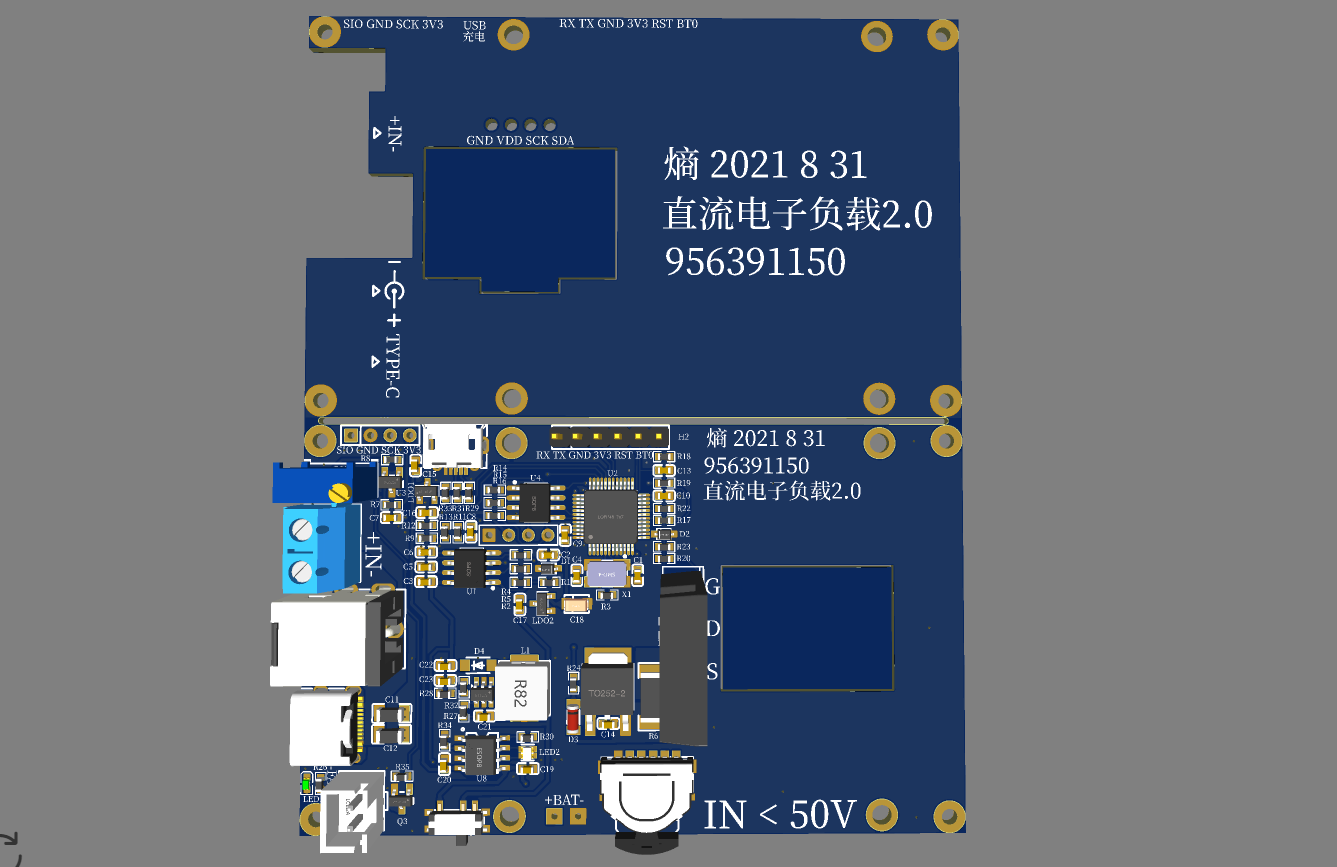

PCB
（ 1 / ）
未生成预览图，请在编辑器重新保存一次
BOM
BOM下载 在立创商城下单
ID Name Designator Footprint Quantity
1 100nF C1,C3,C5,C8,C12,C13,C14,C15,C16,C17,C26 C0603 11
2 1uF C2,C6,C7,C18,C27 C0603 5
3 10nF C4 C0603 1
4 10uF C9,C11,C24,C25 C0603 4
5 10uF C19,C20,C21,C22 C1206 4
6 A2543WR-4P-2 CN1 CONN-TH_PHD2-4P-2.54 1
7 SMAJ30A D1 SMA_L4.5-W2.6-LS5.1-RD 1
8 ZMM15 D2 LL-34_L3.5-W1.5-RD 1
9 MM3Z5V1 D3 SOD-323F_L2.0-W1.6-LS2.5-RD 1
10 DSK34 D4 SOD-123_L2.8-W1.8-LS3.9-FD 1
11 ZMM12 D5 LL-34_L3.5-W1.5-RD 1
12 DC-042C-W-2.0 DC1 DC-IN-TH_DC-042C-W-2.0 1
13 32V15A F1,F2 F1206 2
14 6V2A F3 F0603 1
15 4.7uH L1 IND-SMD_L7.0-W6.6_FXL0630 1
16 SC662K-3.3V LDO1,LDO2,LDO3 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 3
17 D-G060306G1-KS2 LED1 LED0603-RD 1
18 LTST-C195TBTGKT LED2 LED-ARRAY-SMD_4P-L1.6-W1.5-BR 1
19 WJ25C-B-2P P1 CONN-TH_2P-P7.62_WJ25C-B-7.62-2P 1
20 SS8050 Q1 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 1
21 IRFP4668 Q2,Q3 卧式TO-247封装 2
22 S8050 Q4,Q5 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 2
23 KND3308A Q6,Q7 TO-252-2_L6.6-W6.1-P4.57-LS9.9-TL-CW 2
24 0.005 R1,R2 R2512 2
25 10K R3,R7,R8,R9,R10,R11,R18,R21,R23,R24,R25,R34 R0603 12
26 1K R4,R22,R27,R35,R16,R20 R0603 6
27 22R R5 R0603 1
28 10KΩ B:3450 R6 R0603 1
29 4.7K R12,R13,R28 R0603 3
30 100K R14 R0603 1
31 0.002 R15 R2512 1
32 0R R17,R26,R29 R0603 3
33 39K R19 R0603 1
34 50K R30 RES-ADJ-TH_WH160-1 1
35 NC R31 R0603 1
36 3K R32 R0603 1
37 57K R33 R0603 1
38 1.5K R36 R0603 1
39 50K R37 RES-ADJ-TH_3296X-8MM 1
40 K1-1501SA-02 SW1 KEY-SMD_K1-1501SA-02 1
41 MSS3-Q-T/R SW2 SW-SMD_MSS3-Q-T-R 1
42 0.96 TFT U1 0.96 LCD 1
43 INA226AIDGSR U2 INA226-MSOP-10_10P 1
44 ESP32-WROOM-32 U3 WIFIM-SMD_ESP-32S 1
45 JL301-50003U01 U4 CONN-TH_3P-P5.08_JL301-50003U01 1
46 CH340C U6 SOP-16_L10.0-W3.9-P1.27-LS6.0-BL 1
47 TL431 U7 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR 1
48 CH224K U8 ESSOP10-EP 1
49 SX1308 U9 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BR 1
50 TP4056 U10 ESOP-8_L4.9-W3.9-P1.27-LS6.0-BL-EP 1
51 KH-TYPE-C-16P USB1,USB2,USB3 USB-C-SMD_KH-TYPE-C-16P 3
52 JTJ-USB-AF-90-10.6X13.1-H5.7-002 USB4 USB-A-TH_C42425 1
53 TLC2272CDR U5 SOIC-8_L4.9-W3.9-P1.27-LS6.0-BL 1
