【核心板】STC89C52RC最小系统

这是工程实训项目所作的课程项目设计，可以应用到任何基于51开发的课程设计或项目上。在官方的项目（【核心板】STC89C52RC最小系统 - 立创开源硬件平台）上改进的，电容和电阻都采用0805封装，集成了USB转串口的自动下载电路，可以适配24MHz和40MHz的晶振；除此之外，板子上加了外部电源接口使得板子可以单独使用，还增加了0.96英寸的OLED显示屏接口，有两个独立的按键和LED外设可以做一些简单的开发测试。

复刻成本10元左右是在有常用电容电阻而仅需单独购买STC89C52RC-LQFP-44、CH340K和少量其他元器件的情况下。如果不焊自动下载电路，短接PMOS管Q1焊盘上的源极和漏极（上和右下角）即可，只需烧录程序时手动重新打开开关。

此板焊接需要经验和耐心，建议主要使用焊锡膏加热风枪，对新手有一定的难度。

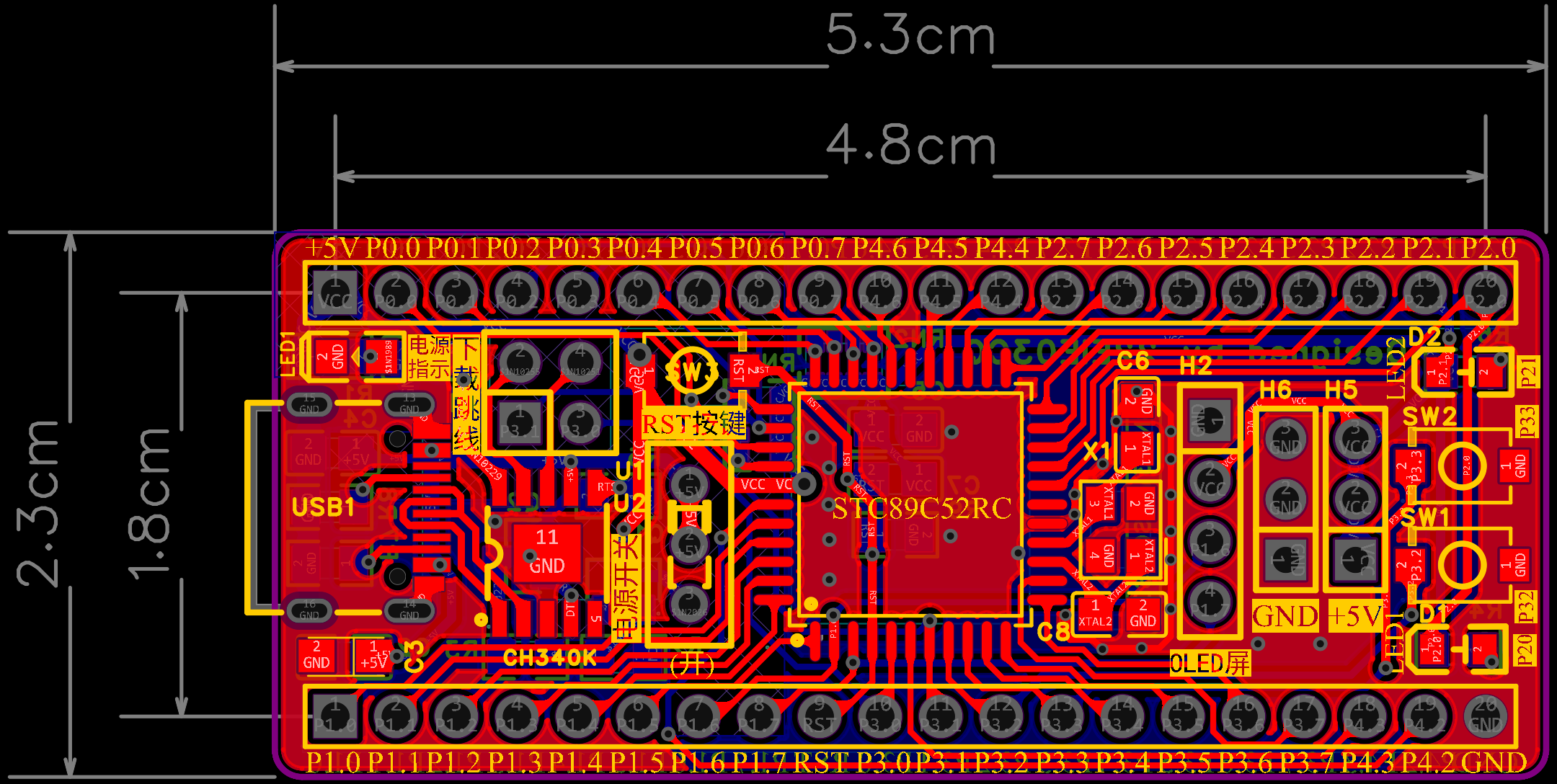

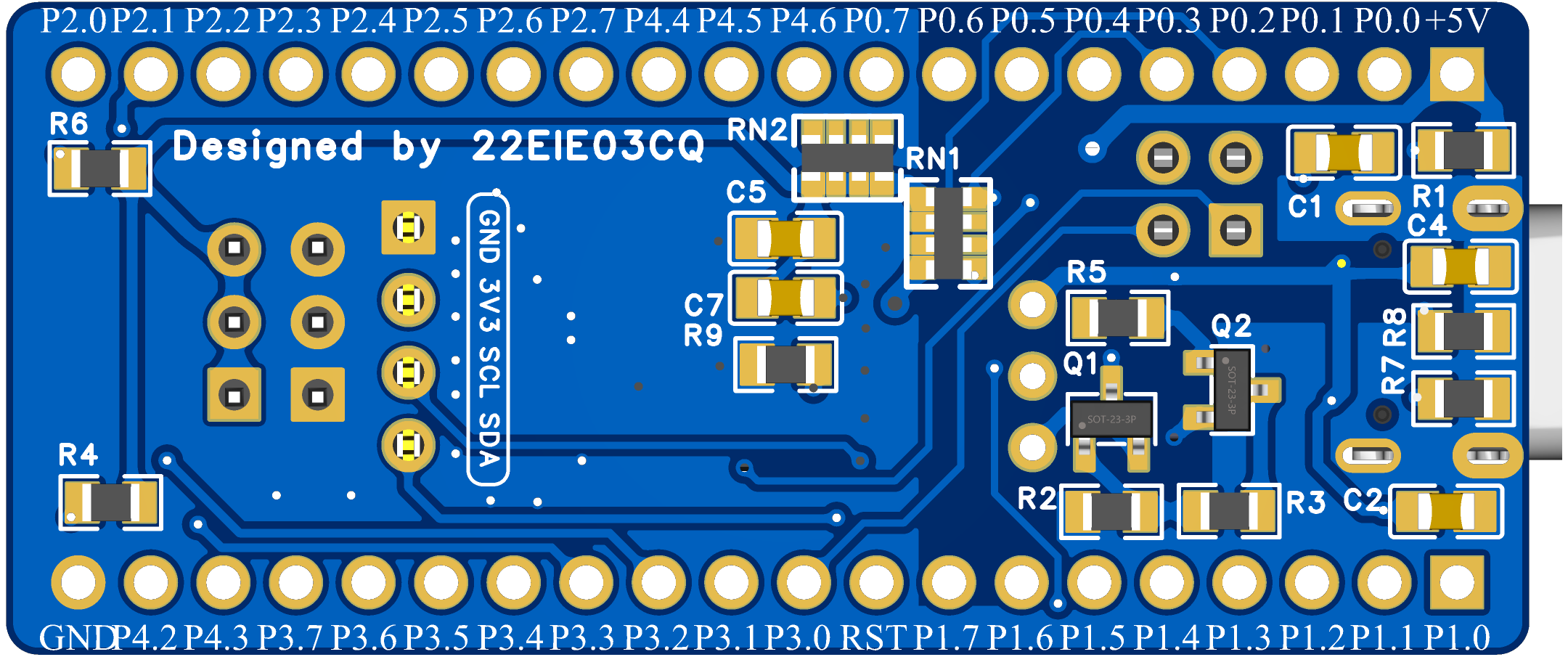

板子外观小巧，尺寸仅为53.34mm*22.86mm(2100mil*900mil)；

兼容STC89C52RC的DIP-40封装，可适用于锁紧座，洞洞板和面包板；

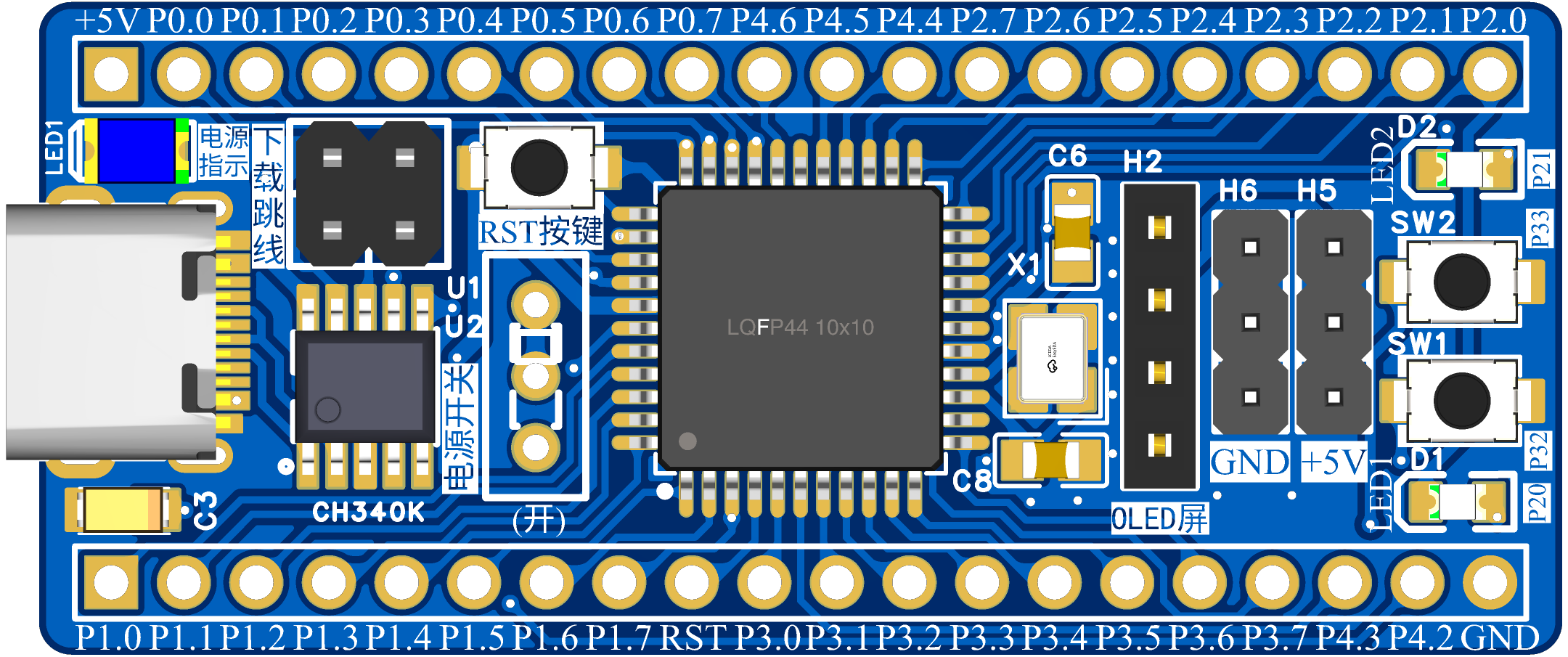

模块：

• 主控芯片：STC89C52RC，LQFP-44;
• 电源接口：TYPE-C，贴片16Pin，type-c焊盘已加长，新手烙铁也不难焊，请买2.0cm长脚的type-c母座更牢固。
• LED：1个电源指示灯，2个独立LED；
• 按键：1个系统复位按键，2个功能按键；
• 调试接口：集成基于CH340K的USB转串口自动下载电路；
• OLED接口：0.96英寸的OLED显示屏接口，可以不接，不推荐使用12MHz晶振时使用；
• 外接引脚：引出可编程IO口，2个1×20Pin直插排针；
