简介
升压充电，降压输出的功率板
简介：升压充电，降压输出的功率板复刻成本：￥50
开源协议
：GPL 3.0
创建时间：2025-06-07 13:31:47更新时间：2025-06-09 10:43:30
描述
闲聊QQ群：870383296
该UPS系统整体架构为：主控+直流电源+升降压充电+电池升降压后备电源
USB HID UPS for NAS[主控] - 立创开源硬件平台

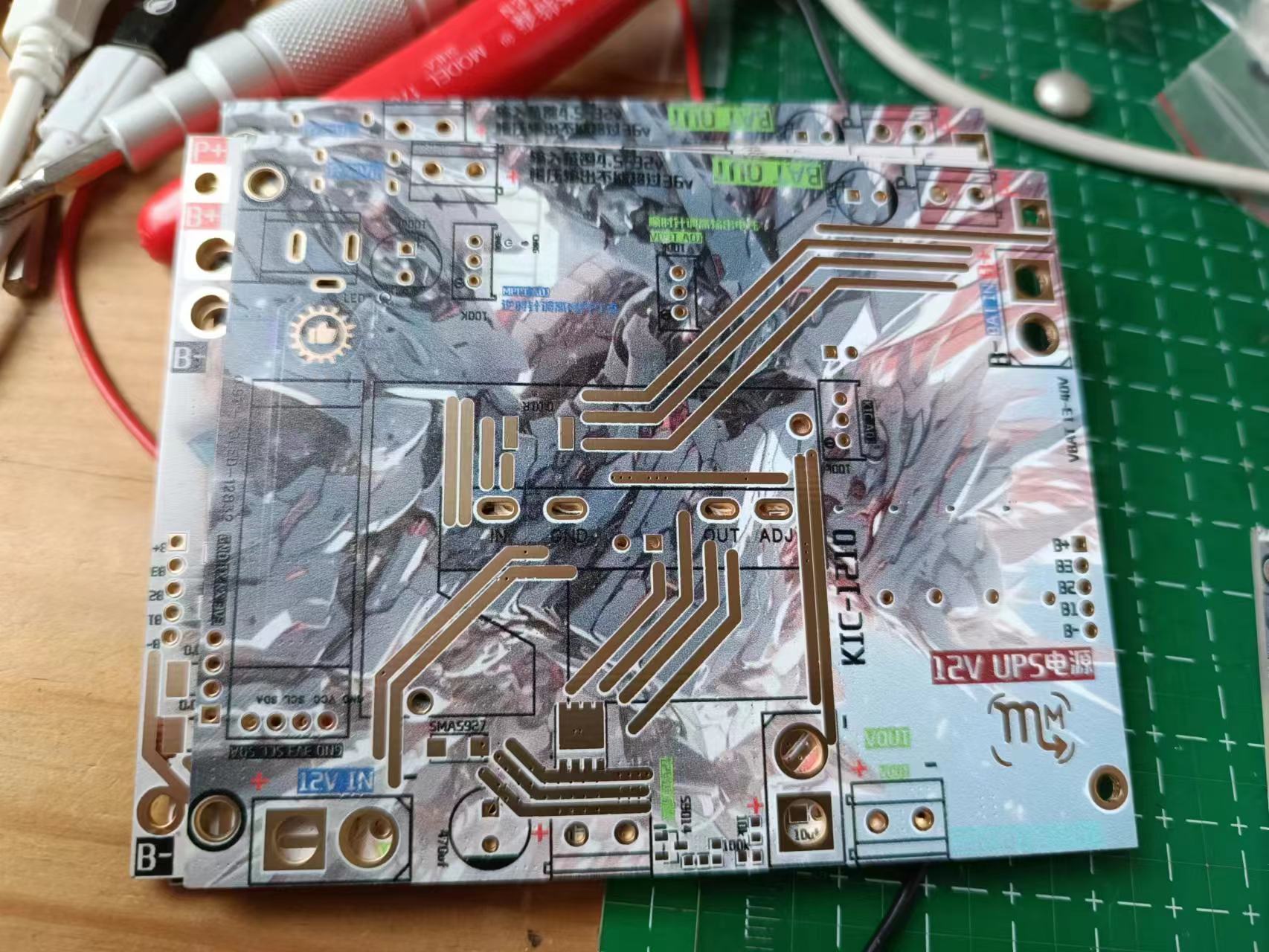

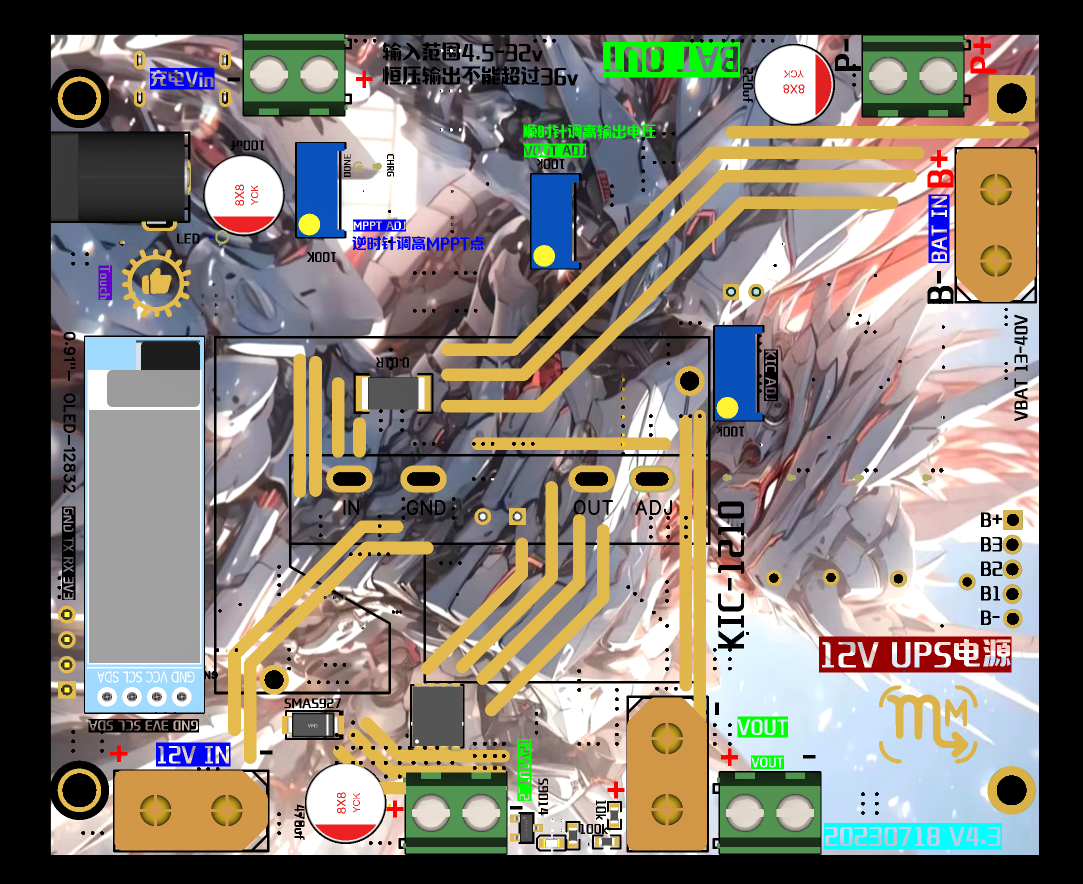

本工程为升压充电_降压输出_KIC1210 功率板PCB：
1、支持MPPT的升压充电
2、自带被动均衡的保护板
3、DC模块为KIC1210，支持120W输出

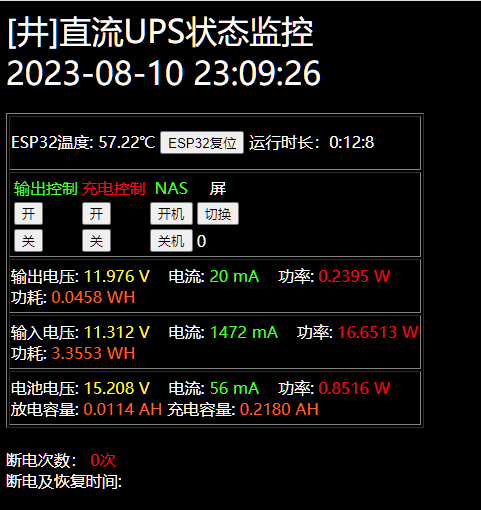

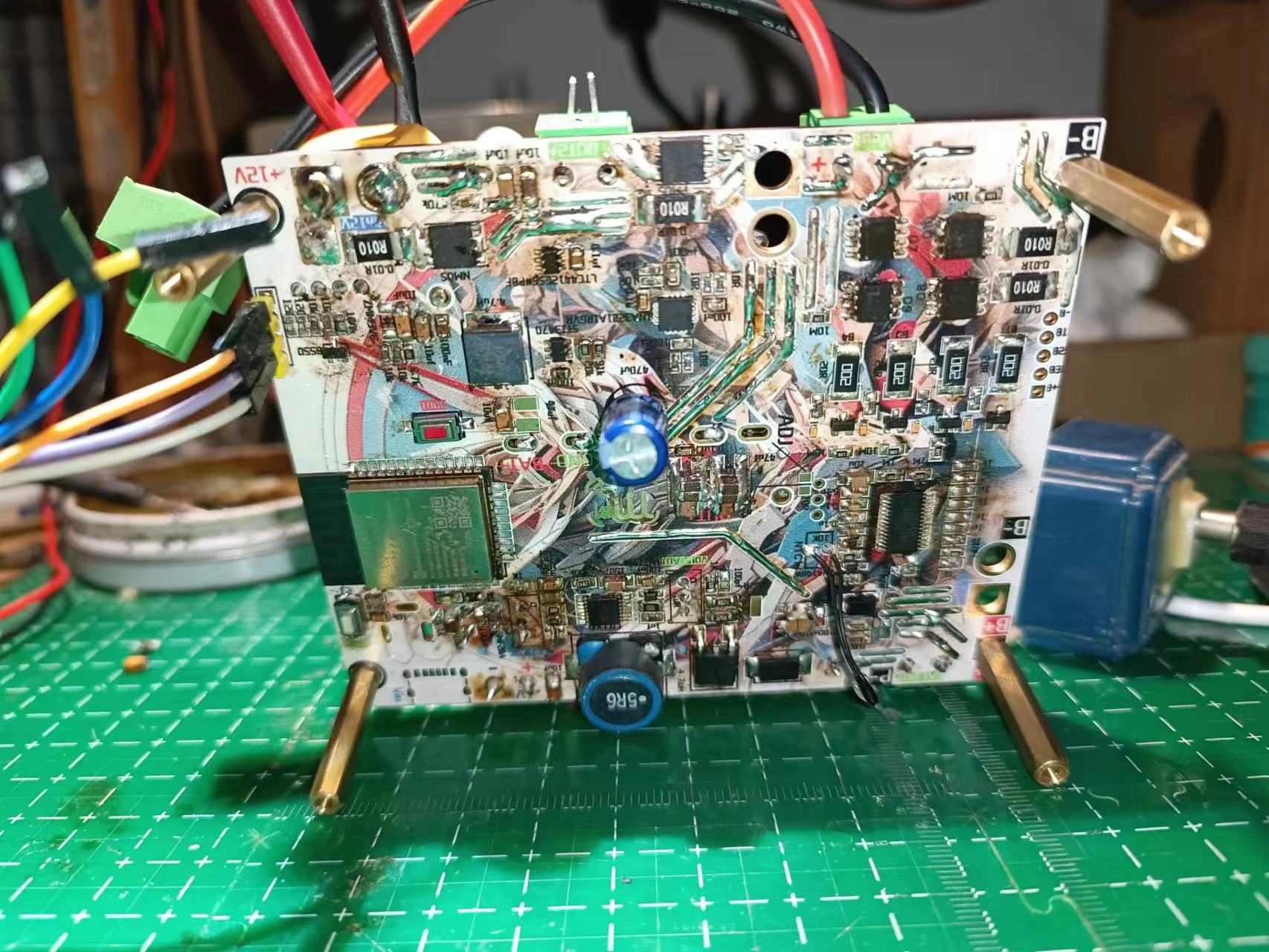

12V 10A UPS ESP32+INA3221 是老版本：

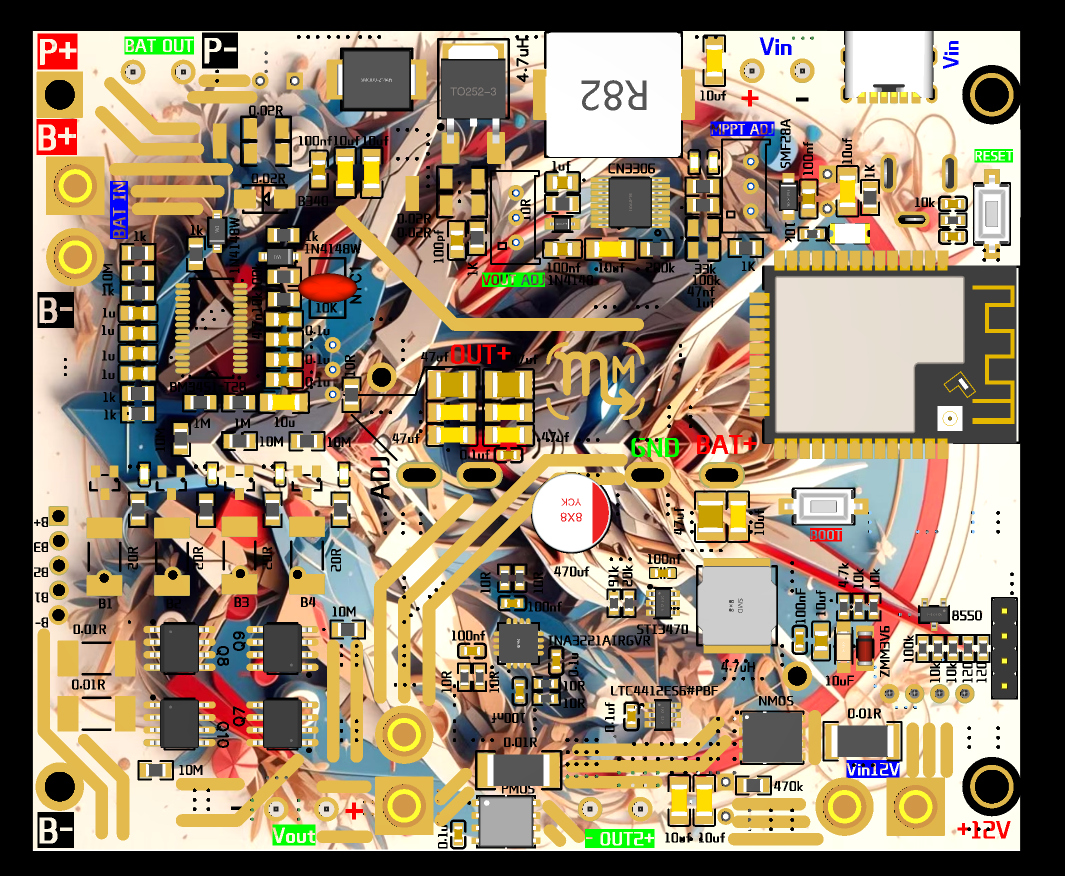

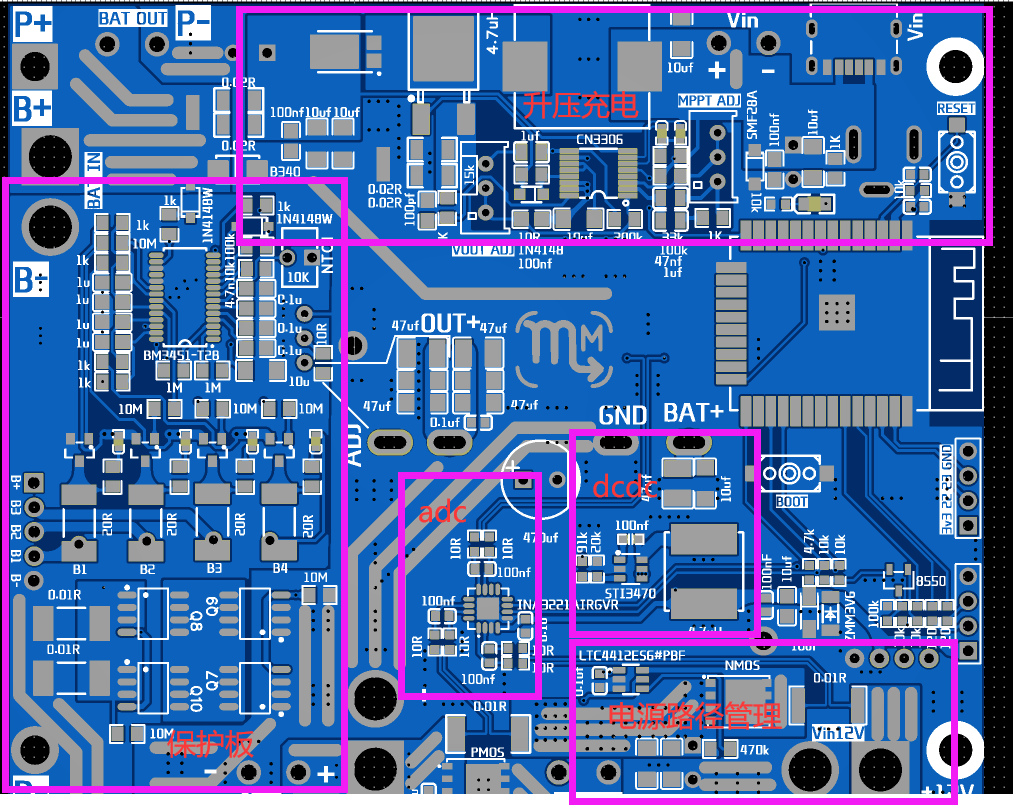

基于支持MPPT的CN3306升压充电，TPS40057 12v 10A，LTC4412电源路径管理输出的ups系统
12V 10A UPS ESP32+INA3221 - 嘉立创EDA开源硬件平台 (oshwhub.com)

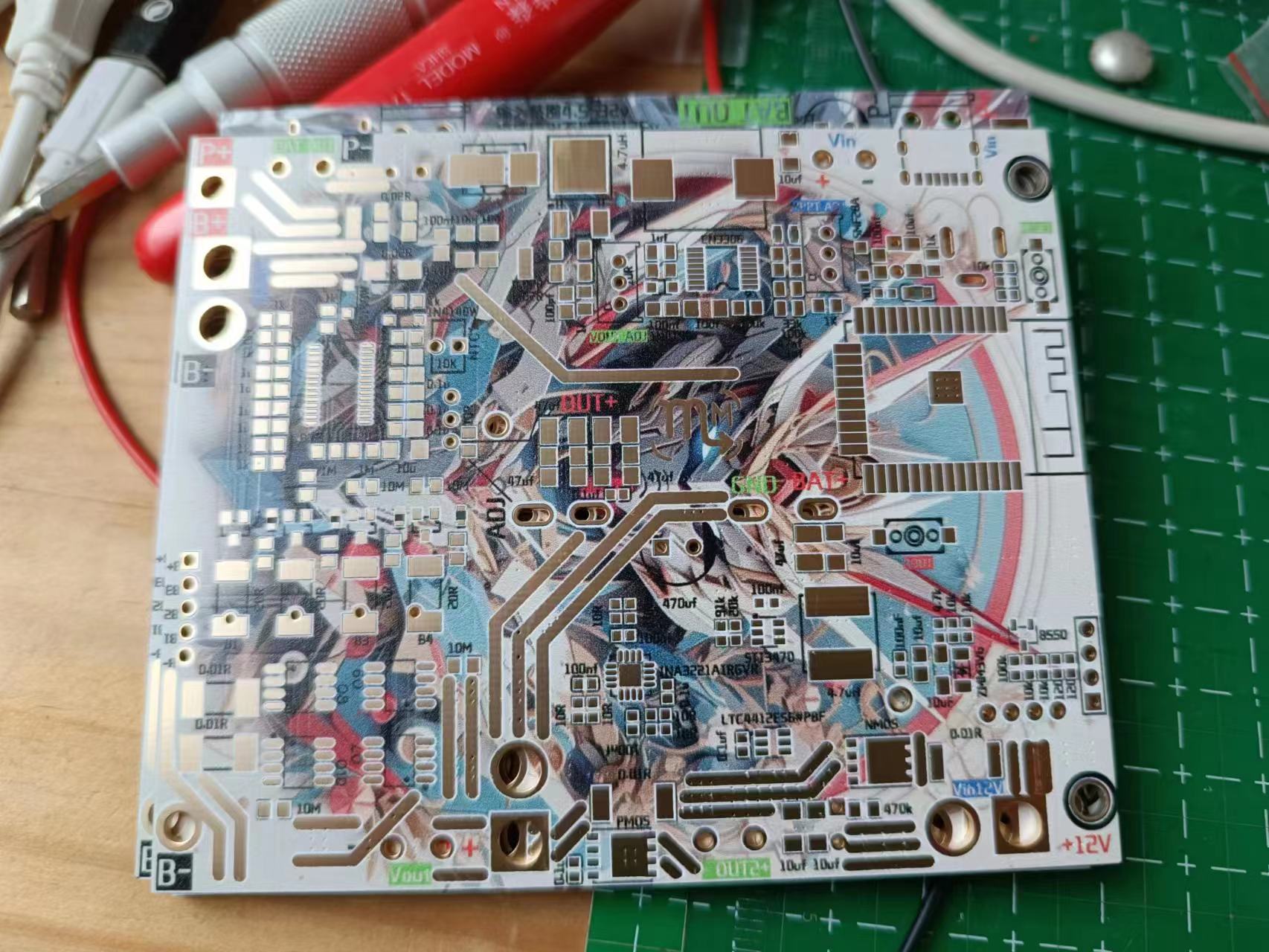

4.x版本为上面版本的改进版，打样使用了嘉立创彩色丝印工艺制作，也可以普通制作即可使用
20250311
新增USB HID UPS的支持，通过此项目可以支持多种NAS的USB方式连接，工程开发中，单机已可使用，还缺NUT方式
NAS UPS 多功能U棒[单机/NUT] - 立创开源硬件平台
以下为老版本的相关资料：
