标准版 N76E003_ICP编程器

简介:新唐N76E003编程器

开源协议: CC-BY-NC-SA 3.0

(未经作者授权,禁止转载)

创建时间: 2019-10-07 14:22:45
更新时间: 2021-09-29 07:34:17
描述

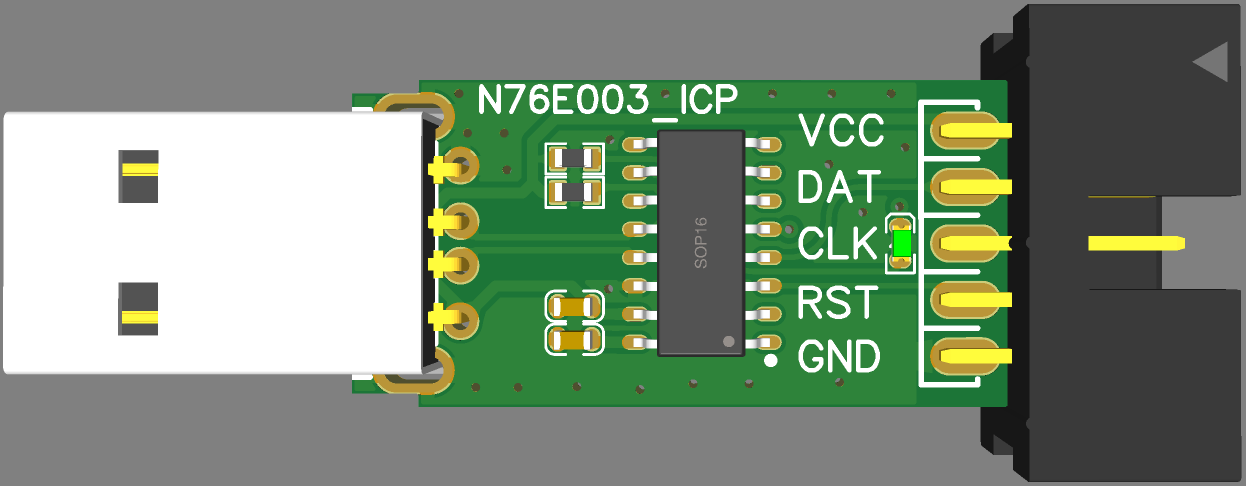

新唐N76E003编程器


固件下载传送门https://www.mydigit.cn/forum.php?mod=viewthread&tid=81921

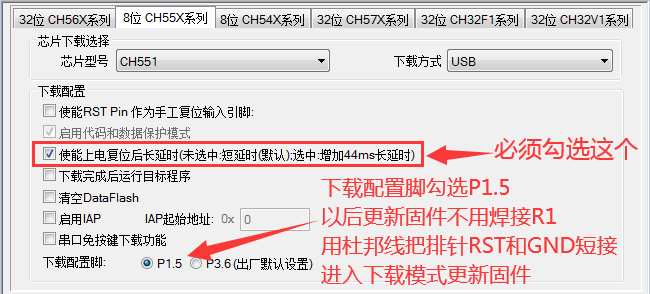

下载固件必须按下图勾选增加44ms长延时

设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity BOM_Supplier BOM_Supplier Part BOM_Manufacturer
1 M_2.54_2*5P_JX CN2 S_2.54_2*5P_JX 1 LCSC C221045 Nextronics Engineering
2 CH551G U1 SOP16_150MIL 1 LCSC C108958 WCH
3 ORH-YG36A(0.6T) LED1 LED-0603 1 LCSC C205450 Orient
4 1K R2 R0603W 1 LCSC C25585 UniOhm
5 20K R1 R0603W 1 LCSC C163880 WALSIN
6 USB-AM90 CN1 USB-A-TH_48037-0001 1 LCSC C9739 ValuePro
7 22uF C1,C2 C0603 2 LCSC C77042 MuRata

展开

工程视频/附件
序号 文件名称 下载次数
1

N76E_ICP.7z

114
