基于 蔡子 naze32 的原理图，重新改动。画的飞控板，常规飞控尺寸。以及1/2s有刷驱动。（带有1s2升压），还有无刷电调所需的分电板（带有降压5V2A）。 已验证通过使用
简介：基于 蔡子 naze32 的原理图，重新改动。画的飞控板，常规飞控尺寸。以及1/2s有刷驱动。（带有1s2升压），还有无刷电调所需的分电板（带有降压5V2A）。 已验证通过使用开源协议
：GPL 3.0
创建时间：2023-01-11 21:30:38更新时间：2024-10-22 14:07:29
描述
板子功能已验证
NAZE32飞控+1/2s有刷驱动+分电板
本工程中 naze32板，基于 蔡子 工程的原理图。更改并进行改动pcb.元器件都放在一面方便铁板烧。
1.naze32飞控板

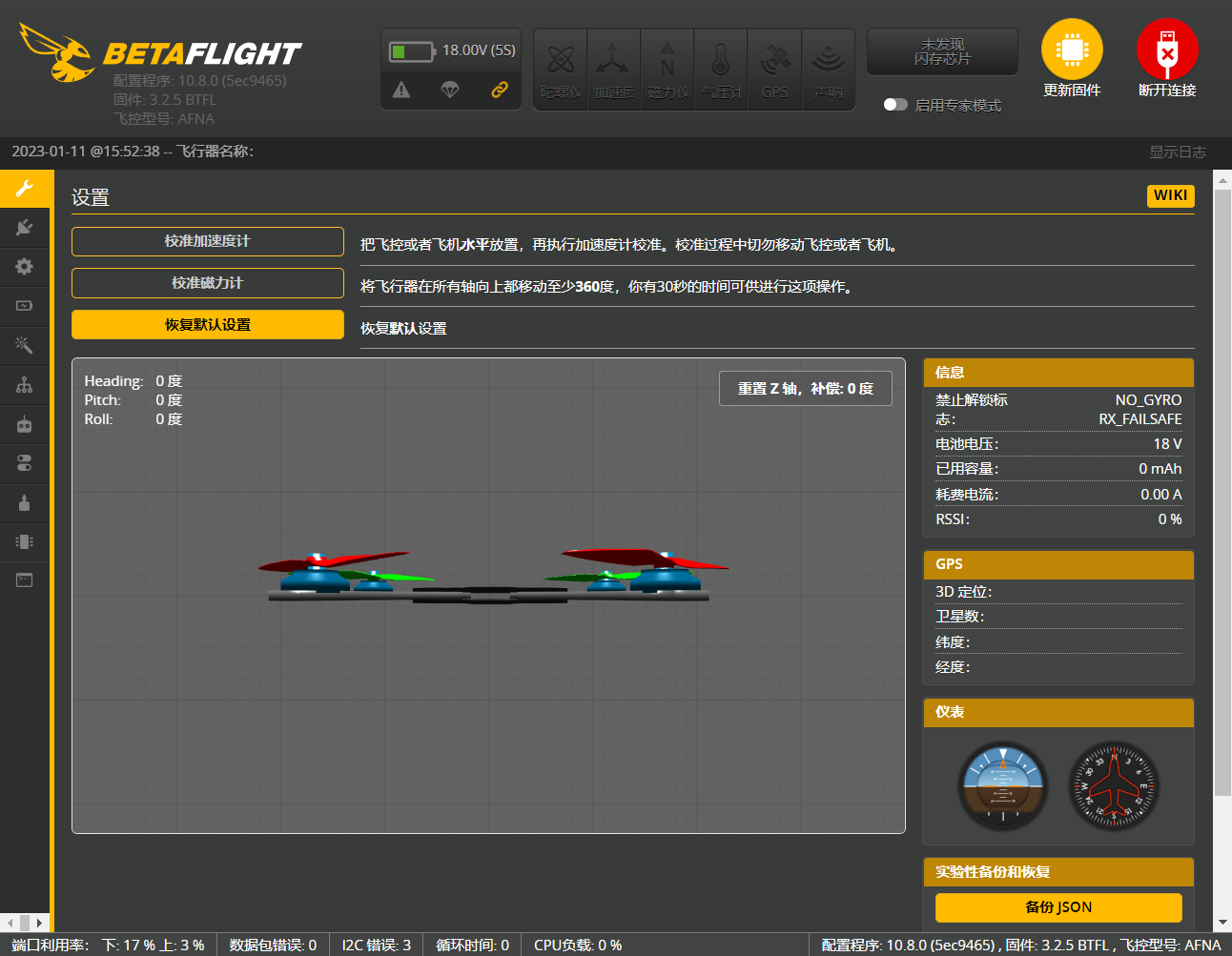

使用betaflight_3.2.5_NAZE.hex固件，具体烧录方式及使用方式可见蔡子工程
板子功能
- BMP(气压计)
- SW下载接口
- sbus/ppm输入
- 六路pwm信号输出
- 电池检测
- 5v/3.3v输入
- 输出供电接口
改动：
- 去除pwm信号输入（一般都用串行信号了）
2.1/2S有刷驱动板
使用大mos管，驱动能力强。支持1/2s电池及有刷电机
板子功能

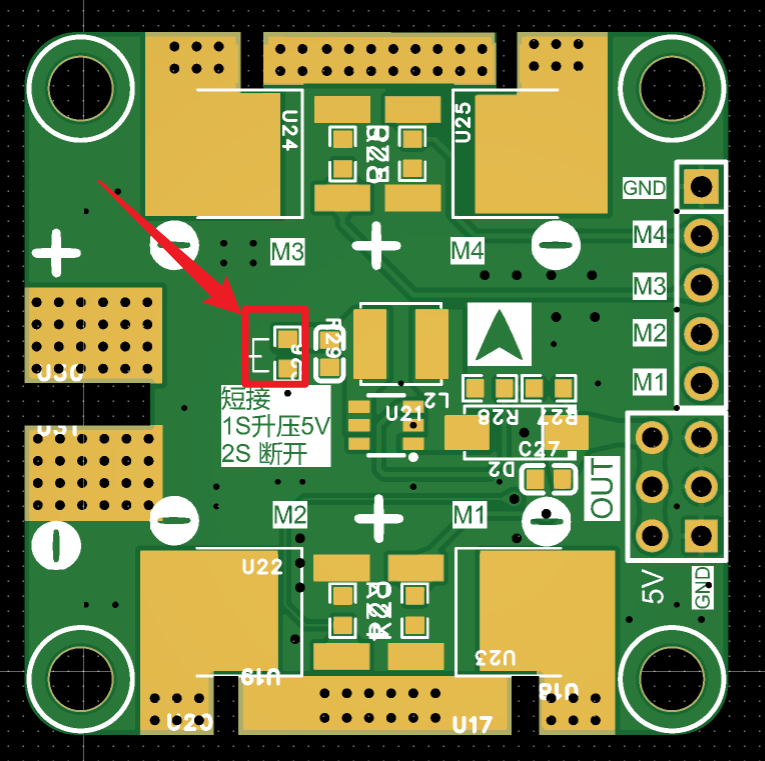

- 带1S升压5V2A（给飞控供电）(2s时断开下图跳线)
- 带三路供电输出接口
- 驱动电流20A(实际10A没问题)
无刷分电板
板子功能
- 自带降压，可输出5V2A
- 背后开窗，可加锡增大过流能力
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
克隆工程添加到专辑
