【征集令】智能插座-公模（ESP-12F、Tasmota）

标准版【征集令】智能插座-公模（ESP-12F、Tasmota）

简介：适配容易买到的公模外壳，使用ESP-12模块，固件使用开源Tasmota！ ESP模组与插座板之间使用了转接板设计，这样更换其它模组的时候成本很低，重新设计转接板即可！

开源协议: GPL 3.0

创建时间： 2021-11-15 17:37:21

更新时间： 2023-12-27 20:13:27

描述

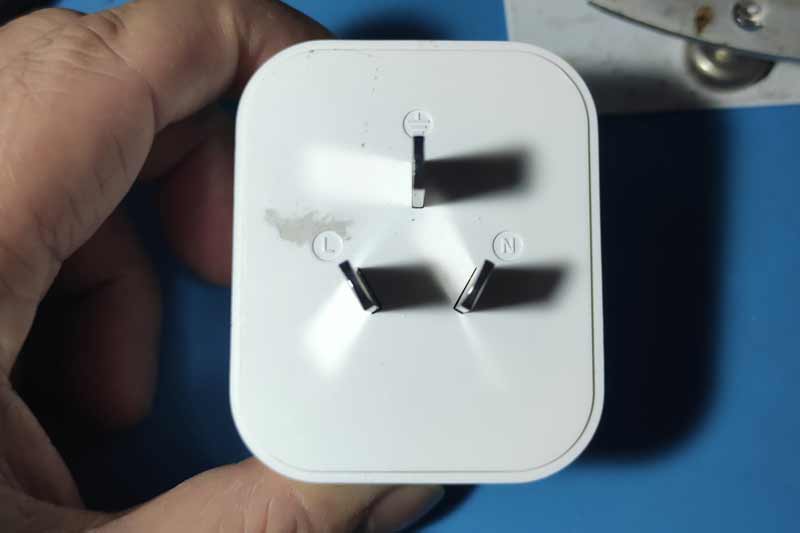

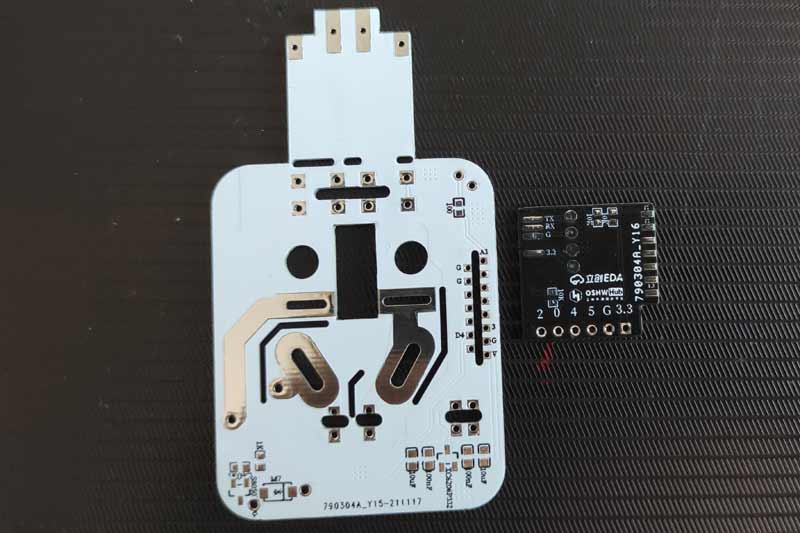

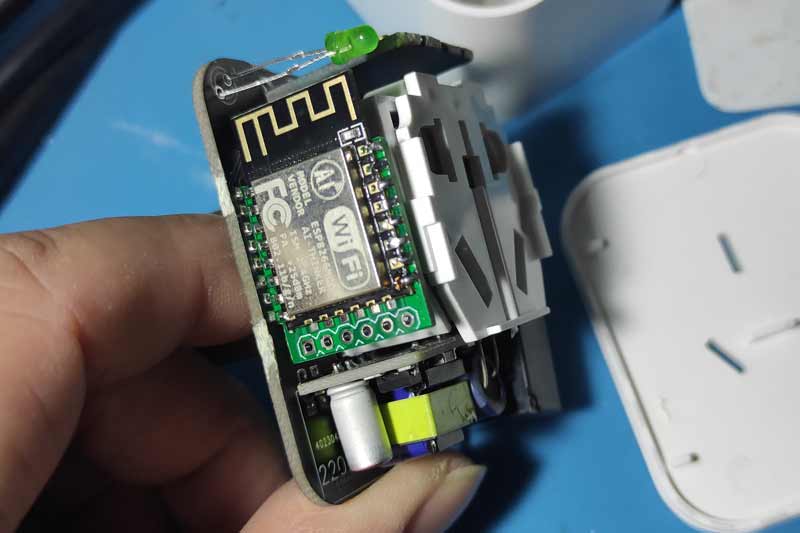

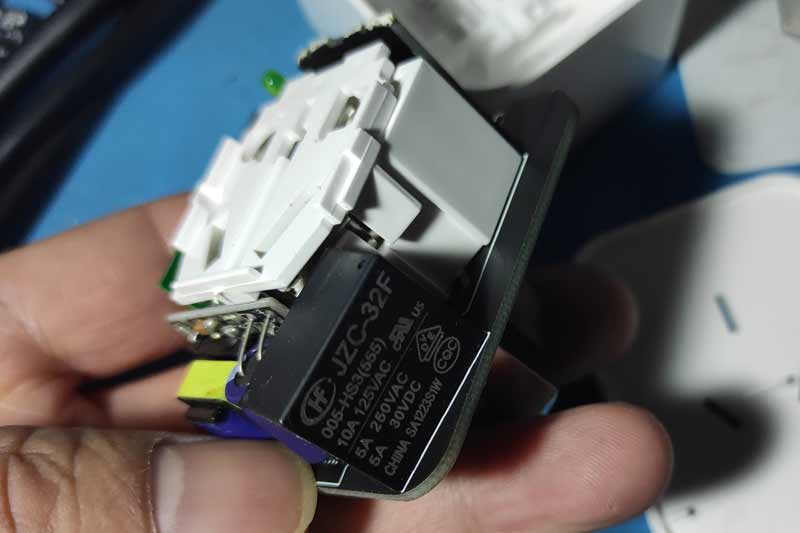

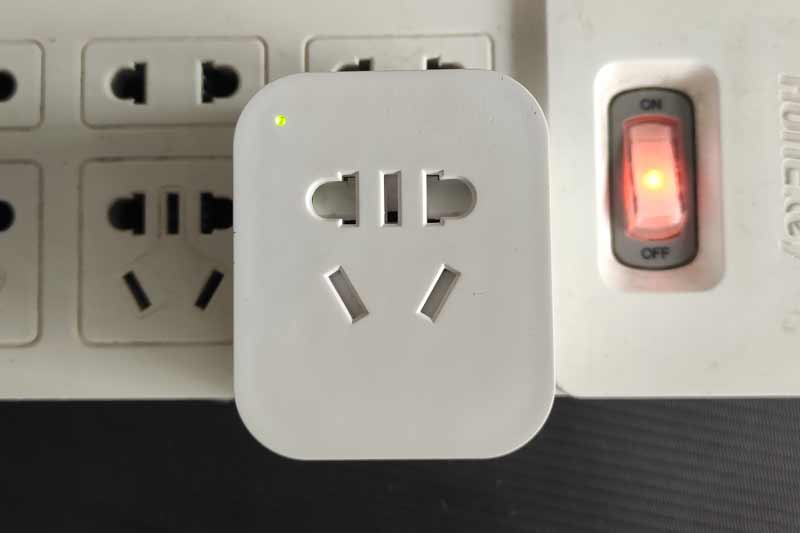

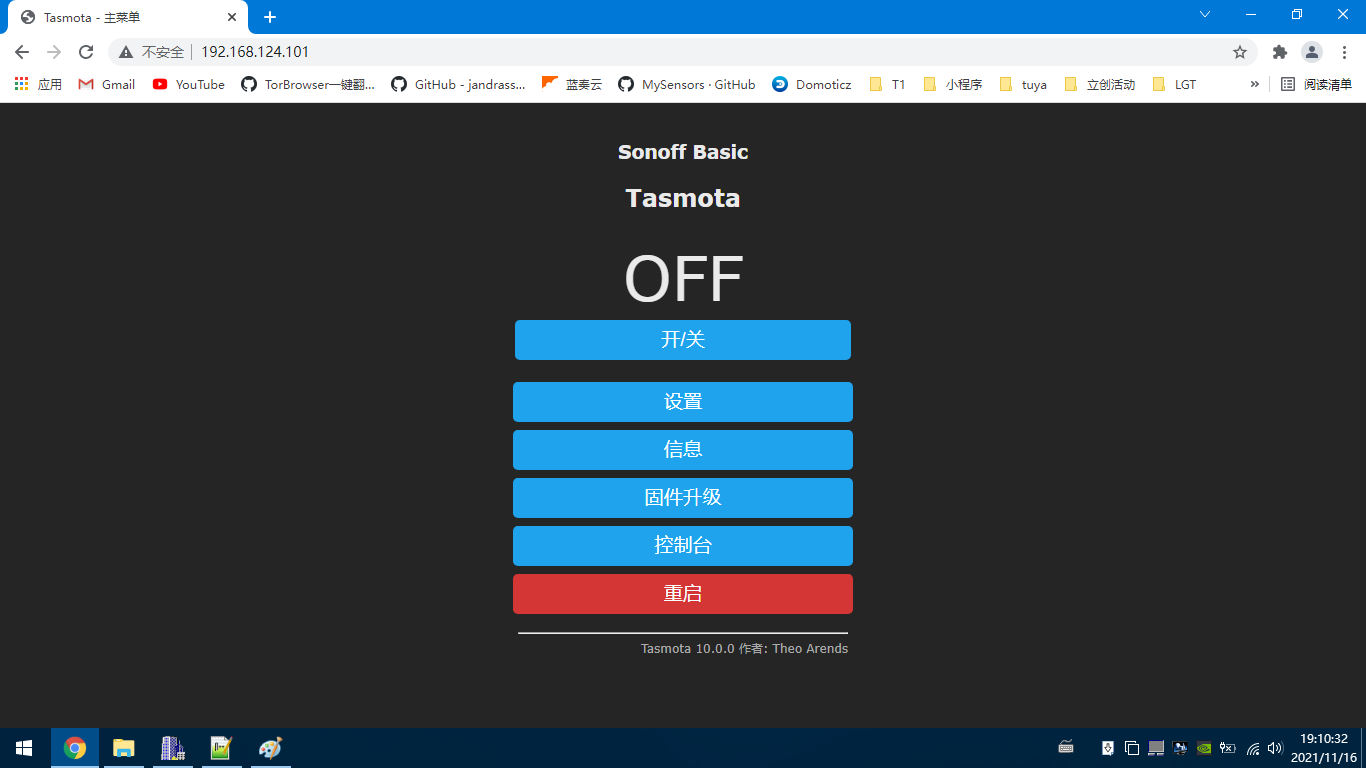

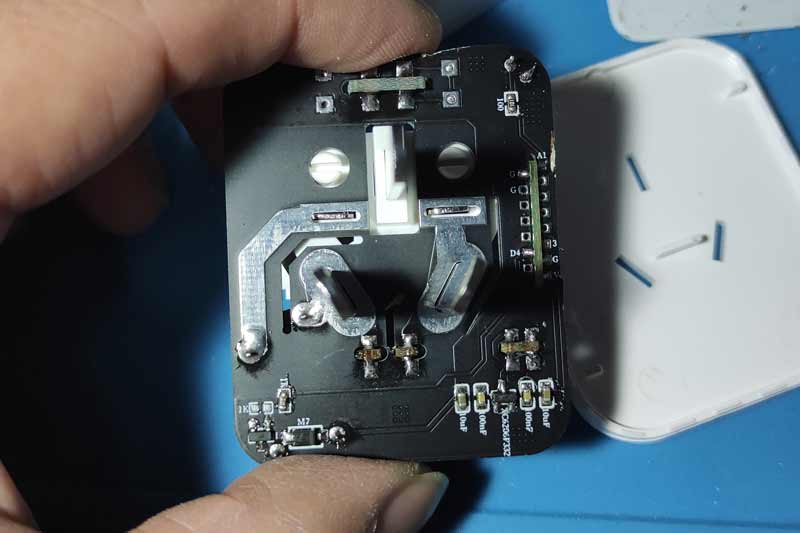

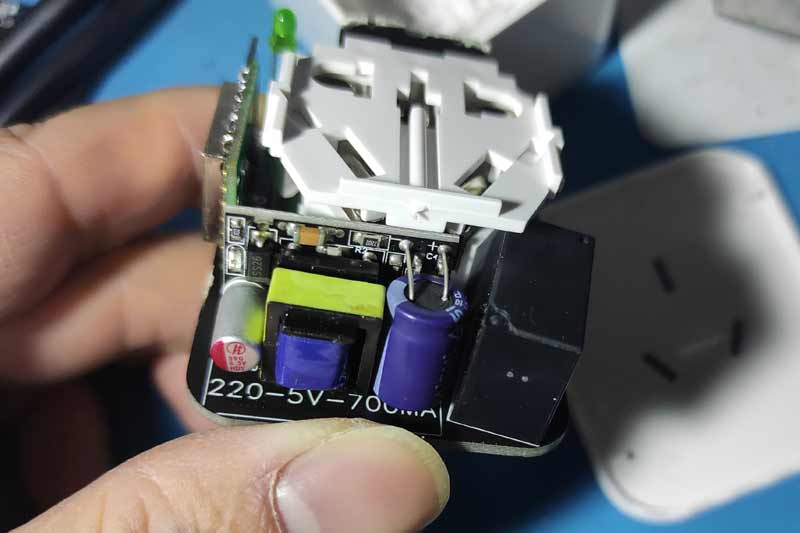

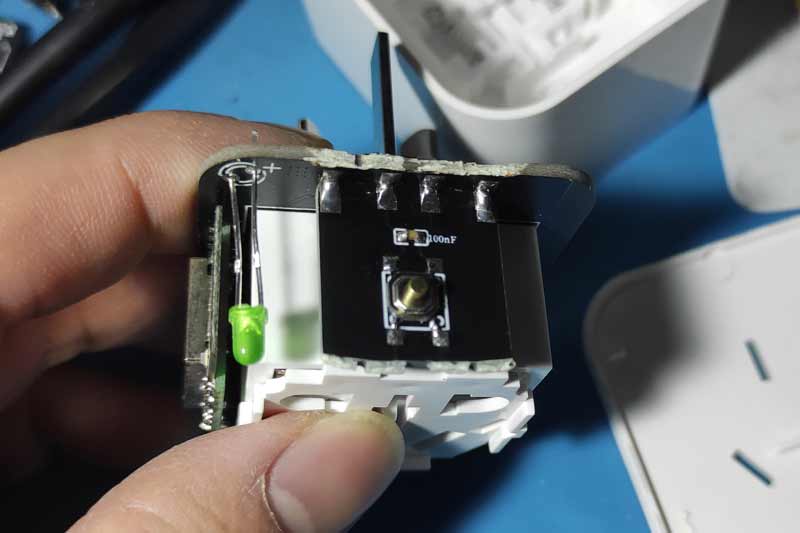

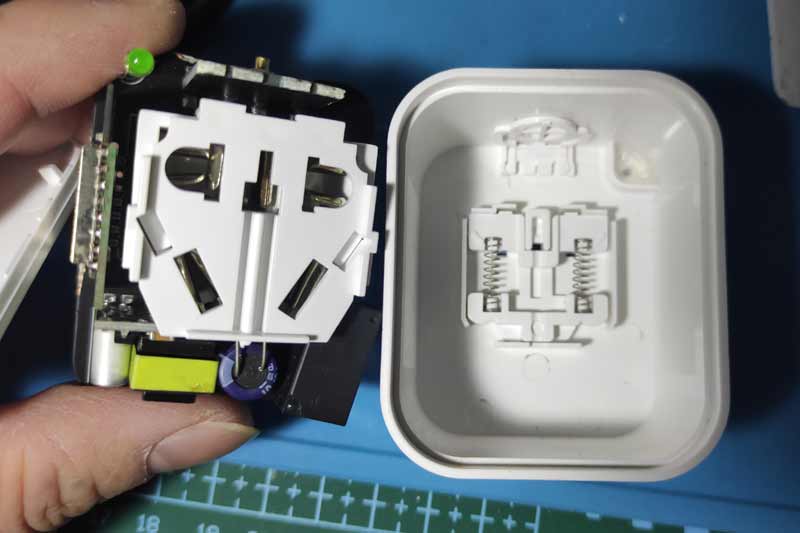

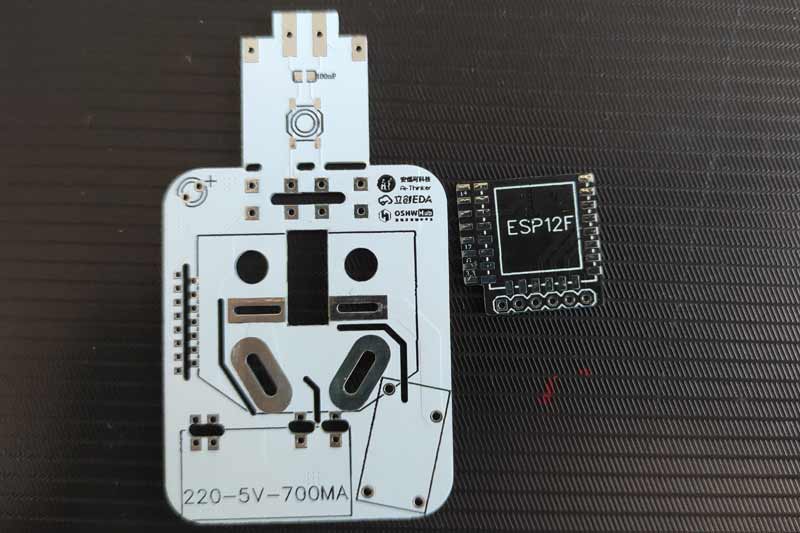

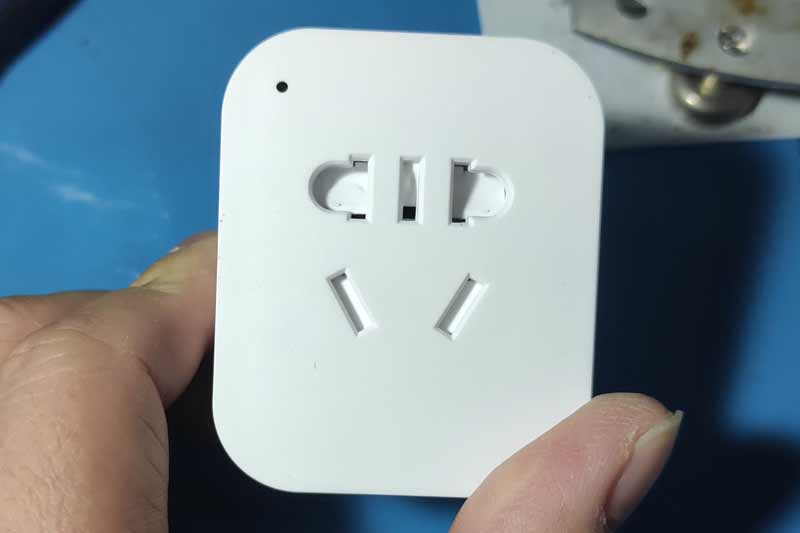

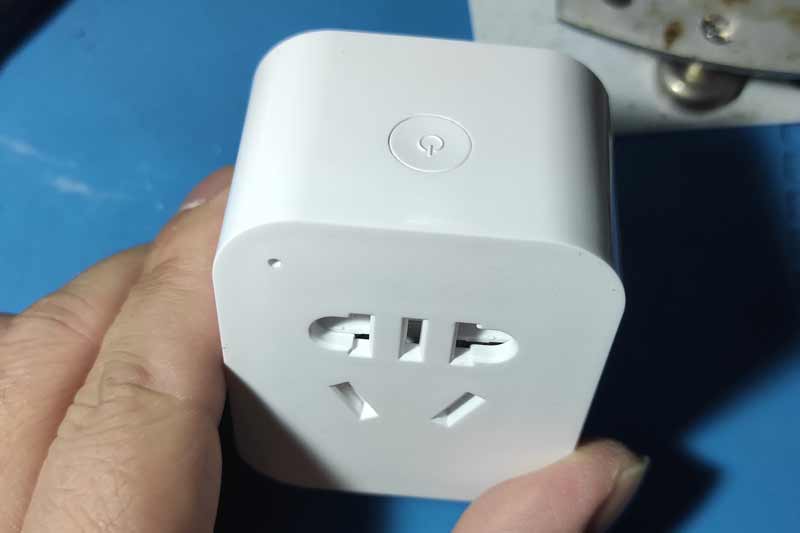

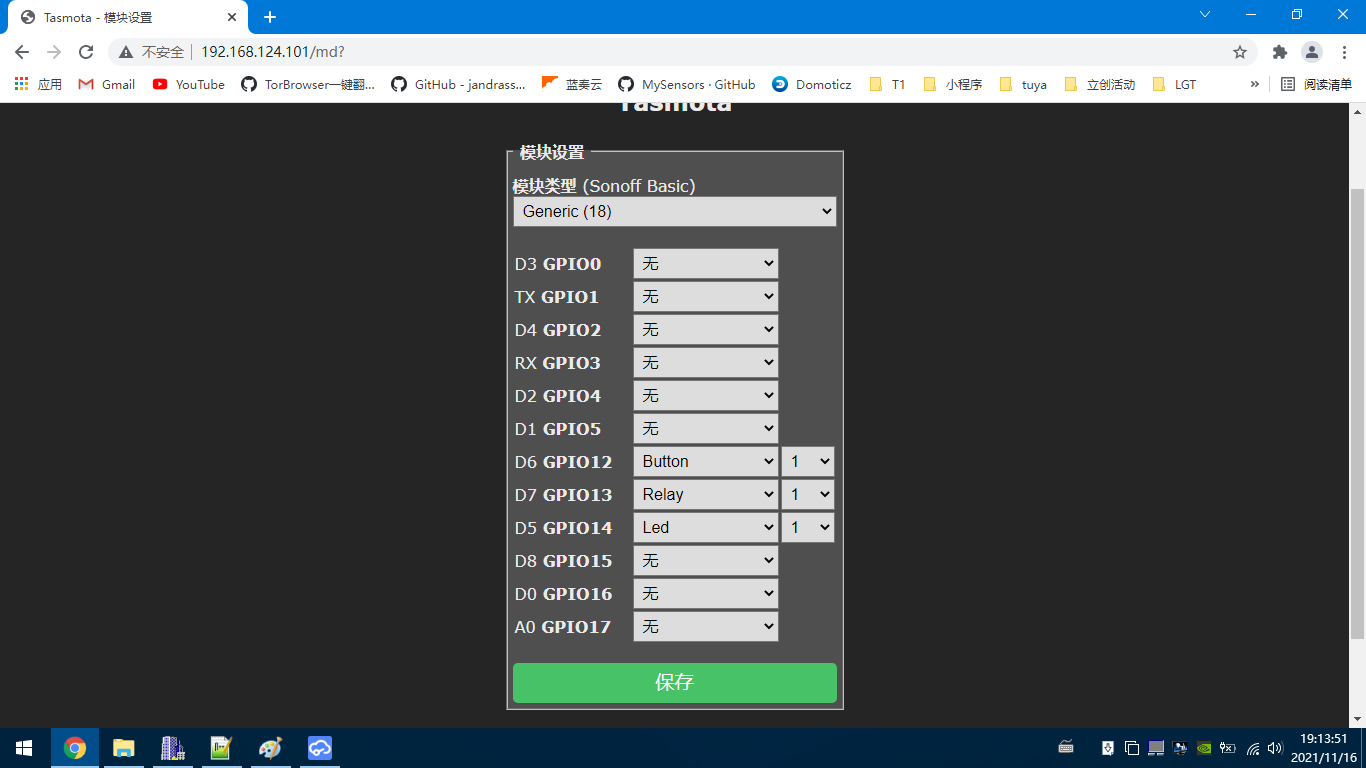

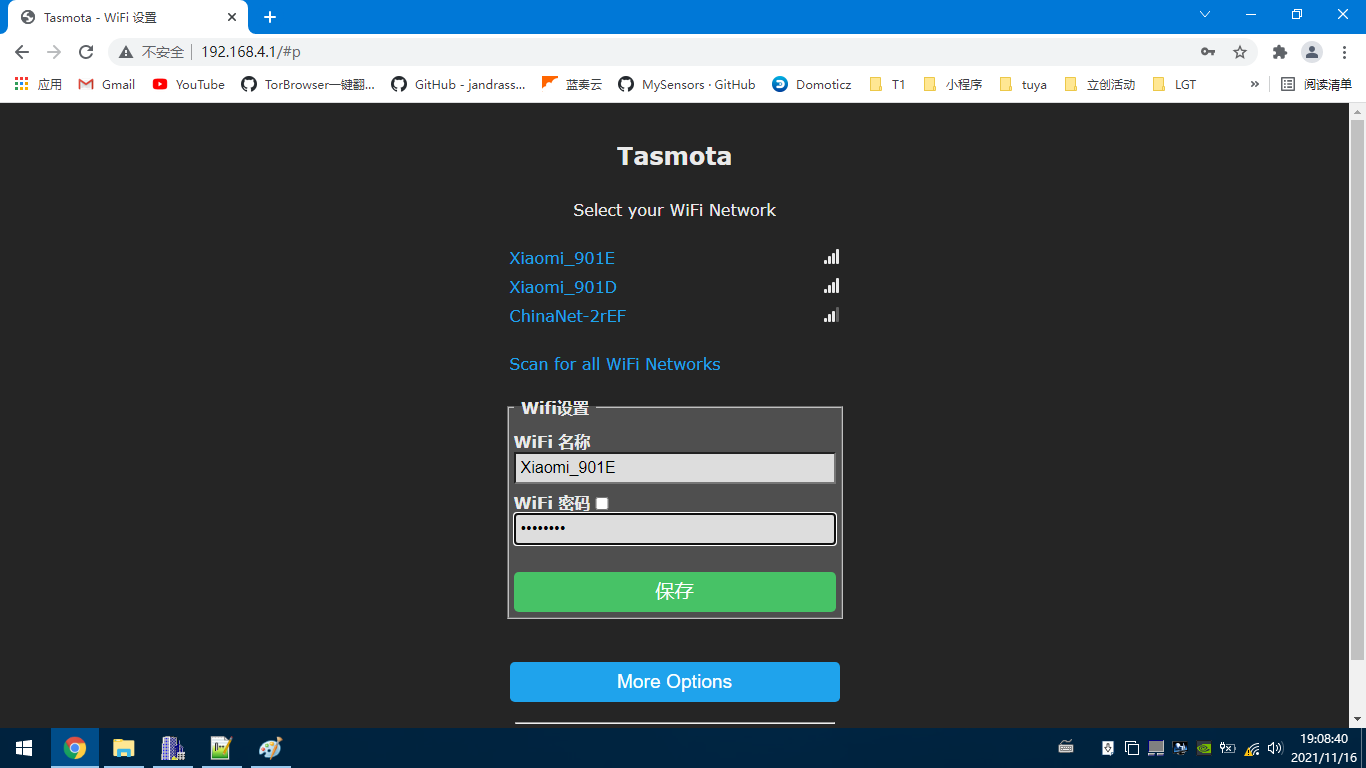

### 看到目前开源的一些插座好象都不太理想，开源一款以前做的匹配公模外壳的智能插座，这次完善一下应该比较完美了。（这种外壳1688一大堆，容易购买！）电路测试通过，大家可以放心克隆打板！！！ ### 模组使用的是安信可ESP-12F!固件刷入最新的Tasmota，接入MQTT服务HA，Domoticz等控制都比较方便！ ### 模组与主板之间采用接插件设计，很容易接入其它模组，重新设计一款转接板就可以了！ ### 最新打板靓照： ![2-12.jpg](//image.lceda.cn/pullimage/xPJwDVJS6PnfBs0jfG8m9NItwVuI7asleA2UdKkF.jpeg) ![2-13.jpg](//image.lceda.cn/pullimage/oRw8lJ6rhr7E2gpVMqJ7JodJuOGFYOxPixyrUIca.jpeg) ### 测试第一版时焊接好的美照，细节还不完美，功能一切正常！第二版就不拍照了，更改了按键的封装而已，测试通过，细节完美！ ![2-1.jpg](//image.lceda.cn/pullimage/1Oxdm9OOg5jZ3MkhpOvEfZTedyEncYFQJGZ4wiN4.jpeg) ![2-2.jpg](//image.lceda.cn/pullimage/noQN5cYUbd95cIwoEG4R1kaZmKwNo09tBzeVSVTI.jpeg) ![2-3.jpg](//image.lceda.cn/pullimage/fjjHKIrUSwqqwSITuoZYDfd2IoXPNvls9hwjeE3W.jpeg) ![2-4.jpg](//image.lceda.cn/pullimage/gilLJllAtNQJcGMnsBBohIvY3LfltrcNBNBbqeIk.jpeg) ![2-5.jpg](//image.lceda.cn/pullimage/3RYvNOwMKfBDxUXiVG9jgLwBVHL9u5muRGyy3VxU.jpeg) ![2-6.jpg](//image.lceda.cn/pullimage/OF4DOGebdvg8F6HzCbLNsAGBMVju3W1vrloOHPC5.jpeg) ![2-7.jpg](//image.lceda.cn/pullimage/UPPZ8rOmgI7ioc9SiG1RuvIiQFy8q7K0NLk3FwTk.jpeg) ![2-8.jpg](//image.lceda.cn/pullimage/E8zIRRM4sc413bkcsnuNuST8k8Oix08ysxFL6Kl5.jpeg) ![2-9.jpg](//image.lceda.cn/pullimage/ym5XULHXess1fqufuINzNAGaZBuzp7kwIUqtkmpQ.jpeg) ### 上电测试，通过！ ![2-10.jpg](//image.lceda.cn/pullimage/Ik9YHxkU1FYnBBTBQuLRTRjDj4rrlHmtco2vs54x.jpeg) ### 刷入Tasmota后的配置如下： ![1-1.png](//image.lceda.cn/pullimage/fTdc2SgY1Cct7kDACHzUUm1hPDgfioRmtYz8z1Jw.png) ![1-3.png](//image.lceda.cn/pullimage/vqWR1ob92wBxoqeuJpS4jGcghRGGHDMHv9TnYEHj.png) IO配置如下： ### ![1-4.png](//image.lceda.cn/pullimage/oO14PHZijbR09MrtKgOkX137uQr0By5kNu06s1jk.png)

设计图

原理图

（ 1 / ）

Sheet_1
在编辑器中打开

PCB

（ 1 / ）

PCB_智能插座
在编辑器中打开
PCB_ESP12插板
在编辑器中打开

未生成预览图，请在编辑器重新保存一次

BOM

BOM下载在立创商城下单

ID	Name	Designator	Footprint	Quantity
1	100nF	C1,C9,C10	C0603	3
2	10uF	C7,C8	C0603	2
3	M7	D4	SMA(DO-214AC)-F	1
4	SIP6	J21	2.54-6	1
5	SJ-S-112DM	K1	RELAY-TH_SJ-X-1XXXXX	1
6	指示灯	LED1	LED-TH_BD3.0-P2.54-FD	1
7	S8050H 200-350	Q1	SOT-23(SOT-23-3)	1
8	1K	R1	R0603	1
9	1K(NC)	R2	R0603	1
10	10K	R3,R4,R5	R0603	3
11	100	R6	R0603	1
12	GT-TC084B-H025-L5	SW2	SW-SMD_4P-L5.2-W5.2-P3.70-LS6.4	1
13	21Mysensors-328P-15P插装	U1	21MYSENSORS-328P-15P插装	1
14	XC6206P332MR	U2	SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR	1
15	wo-220-5V-700MA	U3	WO-220-5V-700MA	1
16	ESP-12F(ESP8266MOD)	U4	WIFIM-SMD_ESP-12F-ESP8266MOD	1
