AVR核心板328和1284兼容
简介

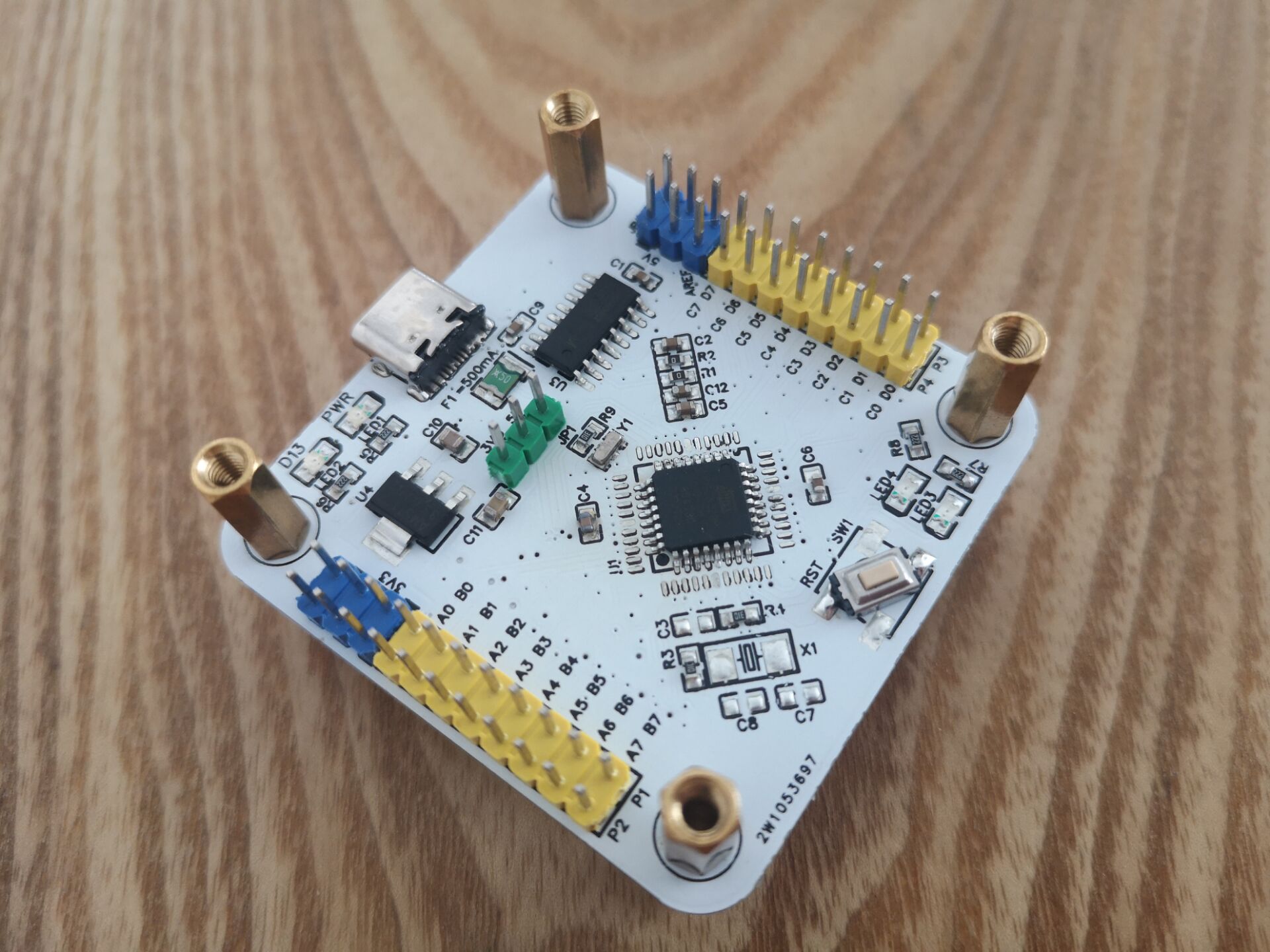

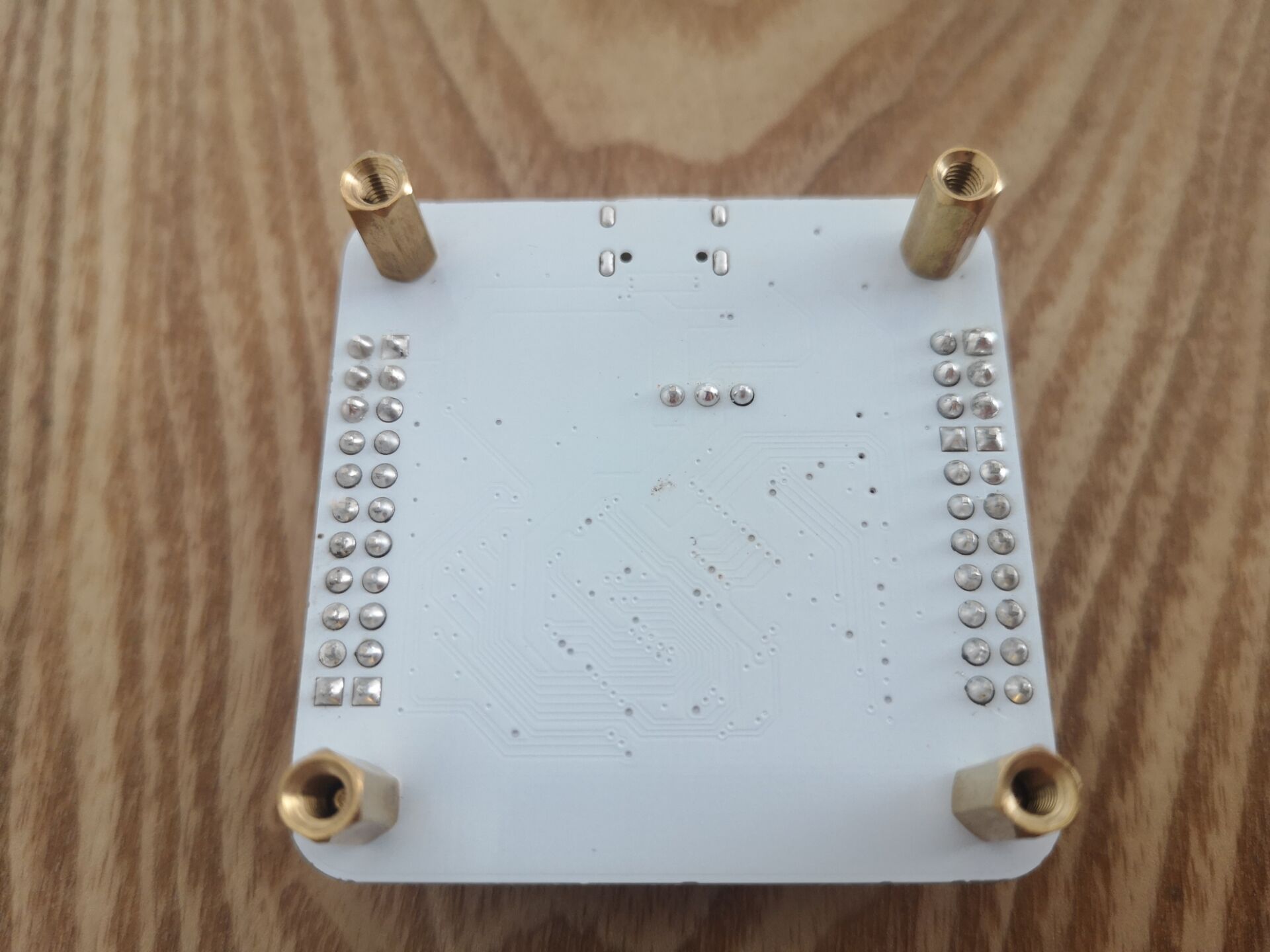

ATMega328P/1284P核心板
简介:ATMega328P/1284P核心板开源协议
:CC-BY-SA 3.0
描述
重要信息
| 工程情况 | 已完成 |
|---|---|
| 验证情况 | 未验证 |
本工程BOM是系统自动生成,切莫直接在立创商城下单。请根据每个元件的类型、数值/丝印、封装三大要素在商城搜索,一般都有
如果工程不能评论(平台常见BUG),请进入立创开源平台官方交流QQ群664186054寻找各路大佬支持,我也经常在线。平台私信经常看不到(依然常见BUG)
本工程技术支持请找@GaAs大佬
工程详情


ATMEGA328P-AU,一种集成电路 (IC),核心处理器是AVR,闪存容量为32KB。
高性能、低功耗AVR 8位微控制器
先进的RISC体系结构
高耐力非易失性内存段
微控制器的特殊功能
上电复位和可编程布朗出检测
内部校准的振荡器
外部和内部中断源
六个睡眠模式:空闲,ADC降噪、电源保存、关闭、待机状态,和待机扩展
| 原理图、PCB绘制 | GaAs |
|---|---|
| 介绍编写、实物制作拍摄 | 星雪鸢尾 |
外形规范:Iris Cube Basic Small (https://oshwhub.com/Iris-Cube/I.C.Basic)
