标准版 MWC_AIRPLANE_V3
简介：微型MULTIWII飞控板，支持2个电机+2个舵机，适合微型固定翼飞机 MINIP51折腾记录请参考 https://www.bilibili.com/video/BV1Qh411Q75T/
开源协议: GPL 3.0
工程来源: 克隆自 MWC_AIRPLANE_V2
描述

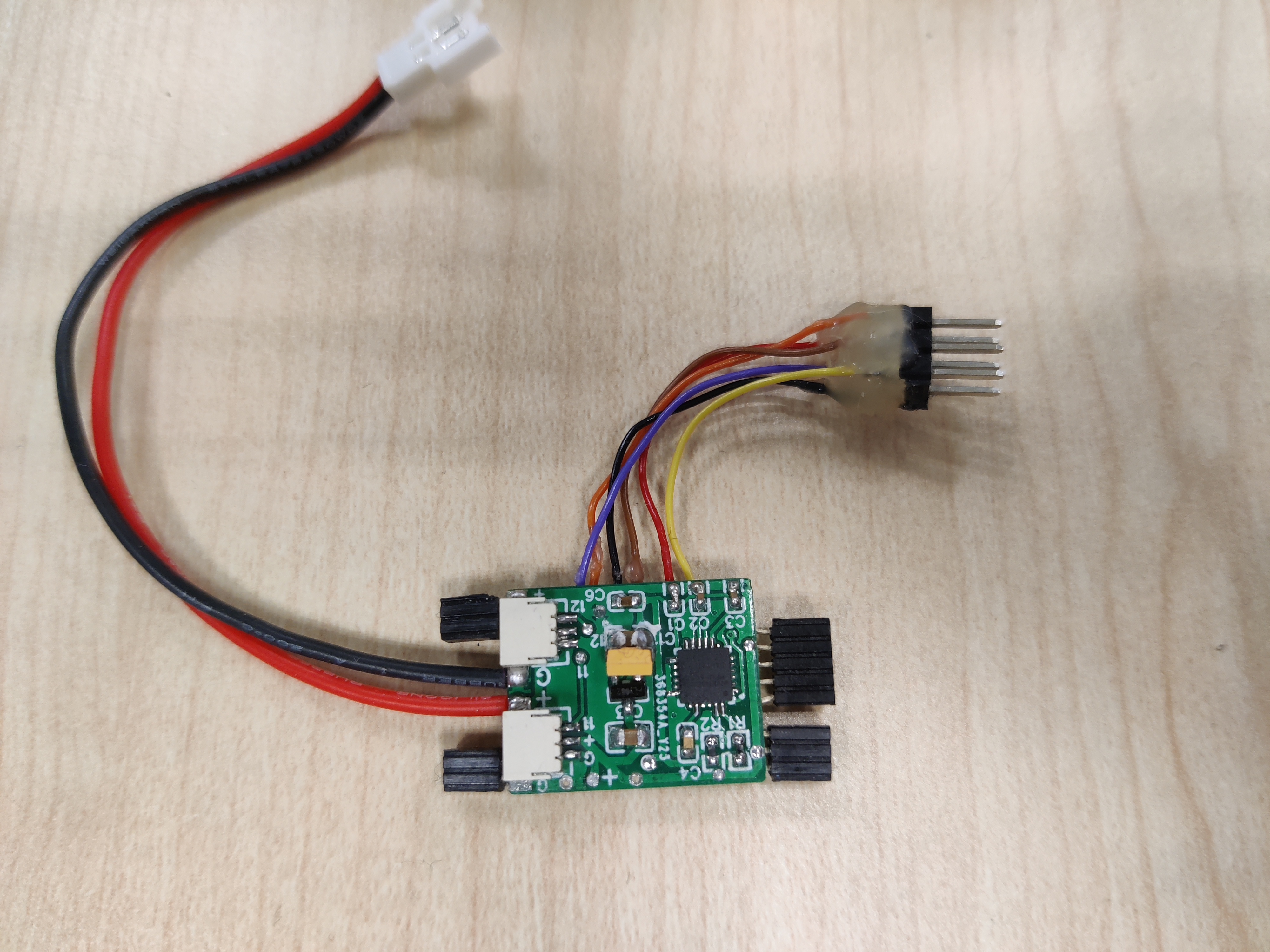

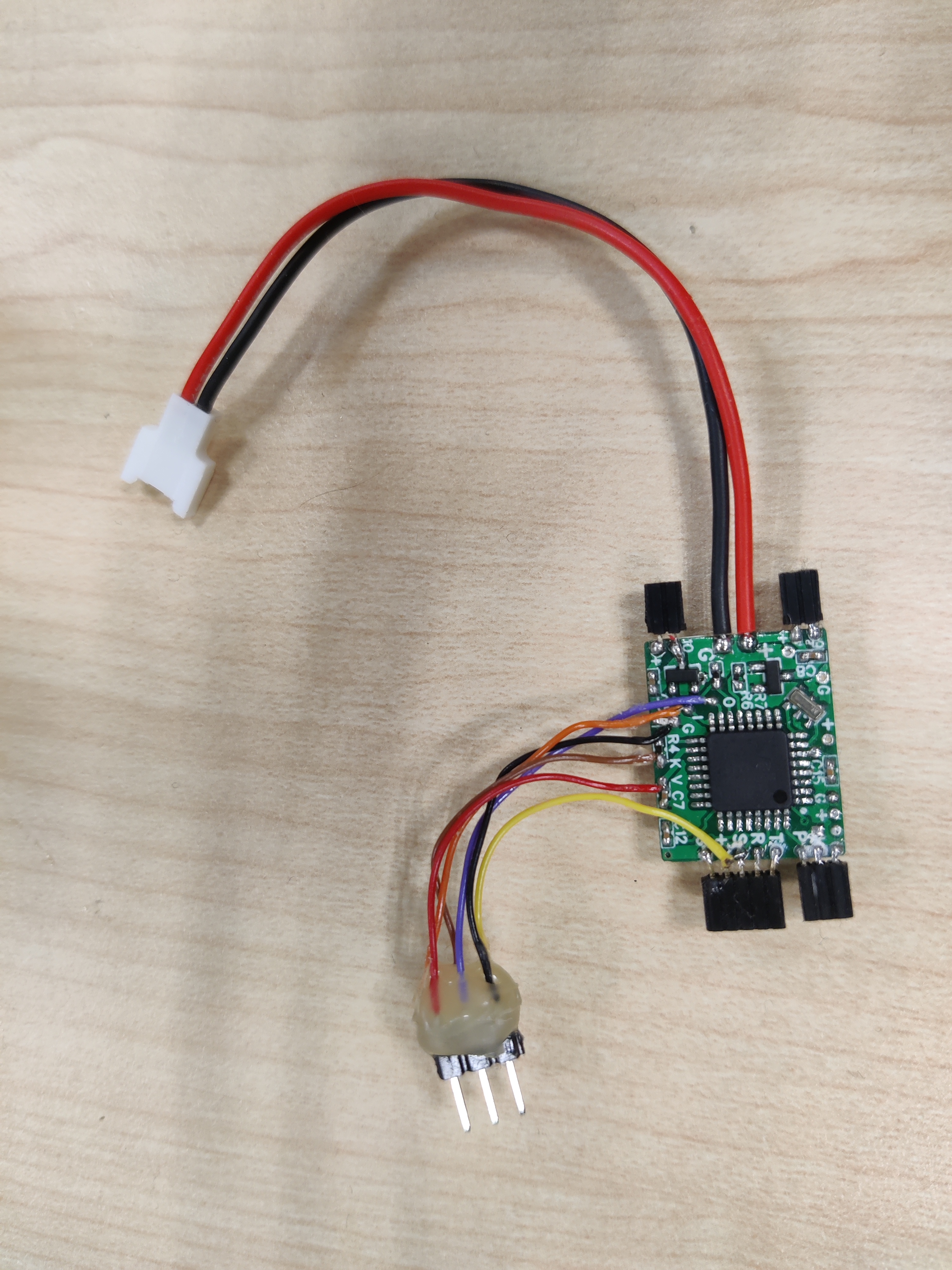

微型MULTIWII飞控板，支持2个电机+2个舵机，适合微型固定翼飞机
为了方便布线，舵机IO做了更换，MULTIWII固件需要修改。具体参考qq群373426897
MINIP51折腾记录请参考 [https://www.bilibili.com/video/BV1Qh411Q75T/](https://www.bilibili.com/video/BV1Qh411Q75T/)
设计图
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | LDO | U3 | SOT-23-5 | 1 |
| 2 | 104 | C6 | C0603 | 1 |
| 3 | 105 | C13 | R1206_0805 | 1 |
| 4 | 105 | C11 | C1206_0805 | 1 |
| 5 | 19-213/Y2C-CQ2R2L/3T(CY) | LED2 | 0603D_MY | 1 |
| 6 | 100nF | C15,C8,C12,C5 | 0603_MY | 4 |
| 7 | 100nF | C10 | 0805 | 1 |
| 8 | 4.7uF | C7 | 0603_MY | 1 |
| 9 | ME6206A30XG | U4 | SOT-23_L2.9-W1.3-P0.95-LS2.4-BR | 1 |
| 10 | 2.2nF | C4 | C0603 | 1 |
| 11 | RUD | CN4 | SH1.0_3P_ZML | 1 |
| 12 | AIL1 | CN1 | SH1.0_3P_ZML | 1 |
| 13 | ELE | CN3 | SH1.0_3P_ZML | 1 |
| 14 | 10K | R7,R6,R4 | 0603_MY | 3 |
| 15 | 16MHz | X2 | CSTCE_3P-L3.2-W1.3-P1.2 | 1 |
| 16 | 1.25T-3P-WT(卧贴) | CN7 | CONN-SMD_3P-P1.25_1.25T-3PWT | 1 |
| 17 | 1.25T-3P | CN6,CN2 | 1.25_3P | 2 |
| 18 | 1K | R3 | 0603_MY | 1 |
| 19 | 4.7K | R2,R1 | R0603 | 2 |
| 20 | MPU-6050_C24112 | U1 | QFN-24_L4.0-W4.0-P0.50-BL-EP2.6 | 1 |
| 21 | 100nF | C2,C3 | C0603 | 2 |
| 22 | IRLML2502 | Q10,Q9 | SOT-23_L2.9-W1.3-P0.95-LS2.4-BR | 2 |
| 23 | ATMEGA328P-AU | U2 | TQFP-32_L7.0-W7.0-P0.80-LS9.0-BL | 1 |
| 24 | 10nF | C1 | C0603 | 1 |
