标准版 BTN7971B模块_大功率H桥驱动器

简介:此模块可用于驱动大功率的直流有刷电机,或者用于智能车比赛电机驱动板。

开源协议: GPL 3.0

(未经作者授权,禁止转载)

创建时间: 2020-03-29 16:55:17
更新时间: 2023-10-24 21:48:14
描述

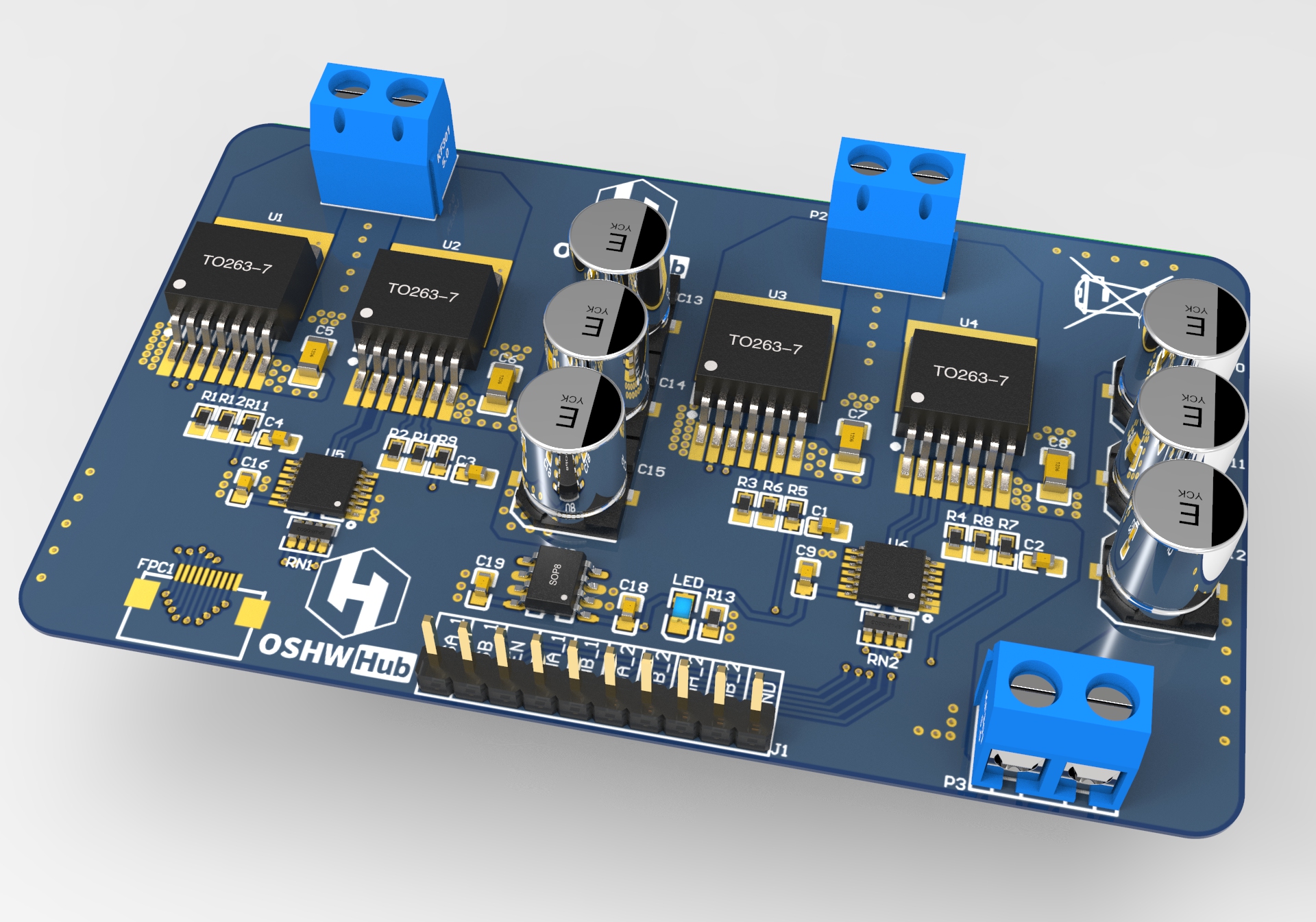

![untitled.8.jpg](//image.lceda.cn/pullimage/VnorQxMu16dbjCw4l45joEpX5baY1p4fCdHPjXgV.jpeg) * 此模块可用于驱动大功率的直流有刷电机,或者用于智能车比赛电机驱动板。 * 模块采用英飞凌BTN7971B半桥驱动IC,IC内部集成栅极驱动电路,无需设计外部栅极驱动电路 * 额定输入电压:6-28V (建议不要超过35V) * PWM输入频率:1KHz-10KHz(PWM信号频率过高会导致发热严重) * 板载单路共660UF电源滤波铝电解电容 * 单路最大电流可以达到90A,但需要为模块提供良好散热条件 * 信号输入有两种接口,常规杜邦线接口和0.5mm间距FPC排线接口 * 输入信号有隔离,兼容3.3V和5V电平 * 模块考虑到对MCU保护,输入为高阻,同时串联4.7K电阻,用于限制极端情况下的电流 * 模块EN使能默认4.7k电阻下拉到地,两路驱动IC共用一路EN使能信号
设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity
1 4.7K RN1,RN2 RES-ARRAY-SMD_0603-8P-L3.2-W1.6-BL 2
2 Header-Female-2.54_1x2 P3,P2,P1 CONN-TH_WJ126V-5.0-2P 3
3 BTN7971BAUMA1 U1,U3,U4,U2 TO-263-7 4
4 Header-Female-2.54_1x10 J1 HDR-TH_10PIN-V-FEMALE-PITCH2.54 1
5 35V/220UF C10,C11,C12,C13,C14,C15 CAP-SMD_BD8.0-L8.3-W8.3-FD 6
6 204-10SURD/S530-A3 LED LED0805-R-RD 1
7 4.7UF/50V C7,C5,C6,C8 C1206 4
8 100NF C2,C9,C1,C3,C4,C19,C18,C16 C0603 8
9 SN74LV125APWR U5,U6 TSSOP-14_L5.0-W4.4-P0.65-LS6.4-BL 2
10 1k R5,R9,R7,R11 R0603 4
11 510R R4,R10,R3,R2,R6,R12,R1,R8 R0603 8
12 10k R13 R0603 1
13 MC78L05ACDX U8 SOIC-8_L5.0-W4.0-P1.27-LS6.0-BL 1
14 FPC05010P03LX00 FPC1 FPC-SMD_P0.50-10P_FGS 1
