简介：安信可小安派-DSL 屏幕驱动开发板

开源协议: GPL 3.0

创建时间： 2023-07-01 18:31:30

更新时间： 2023-07-21 13:50:39

描述

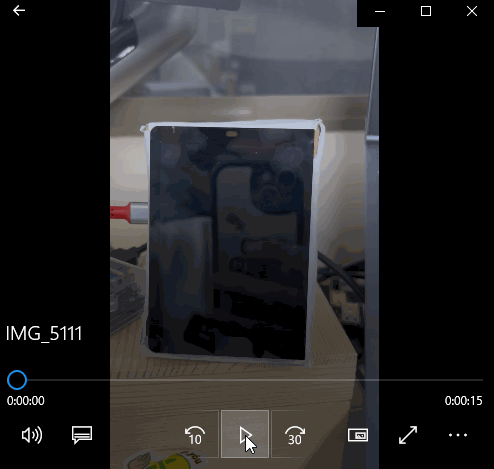

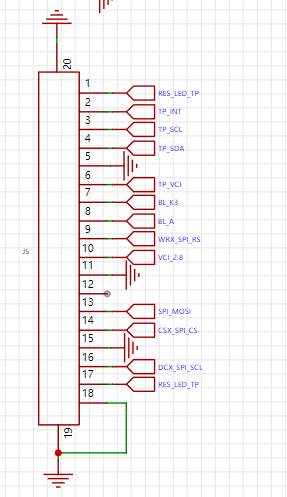

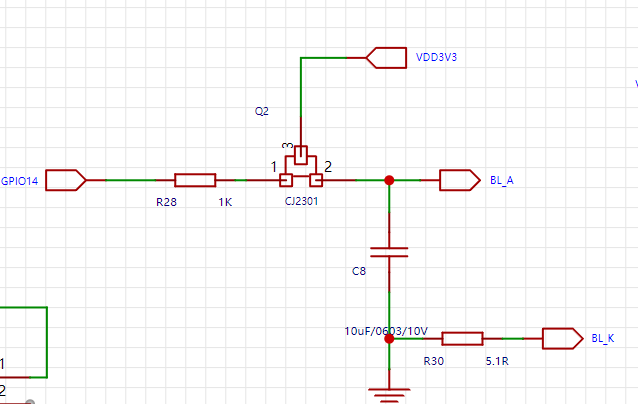

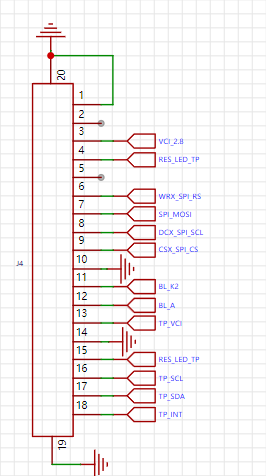

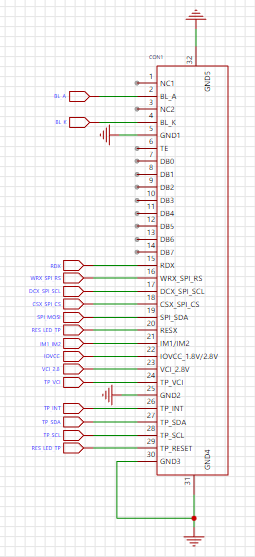

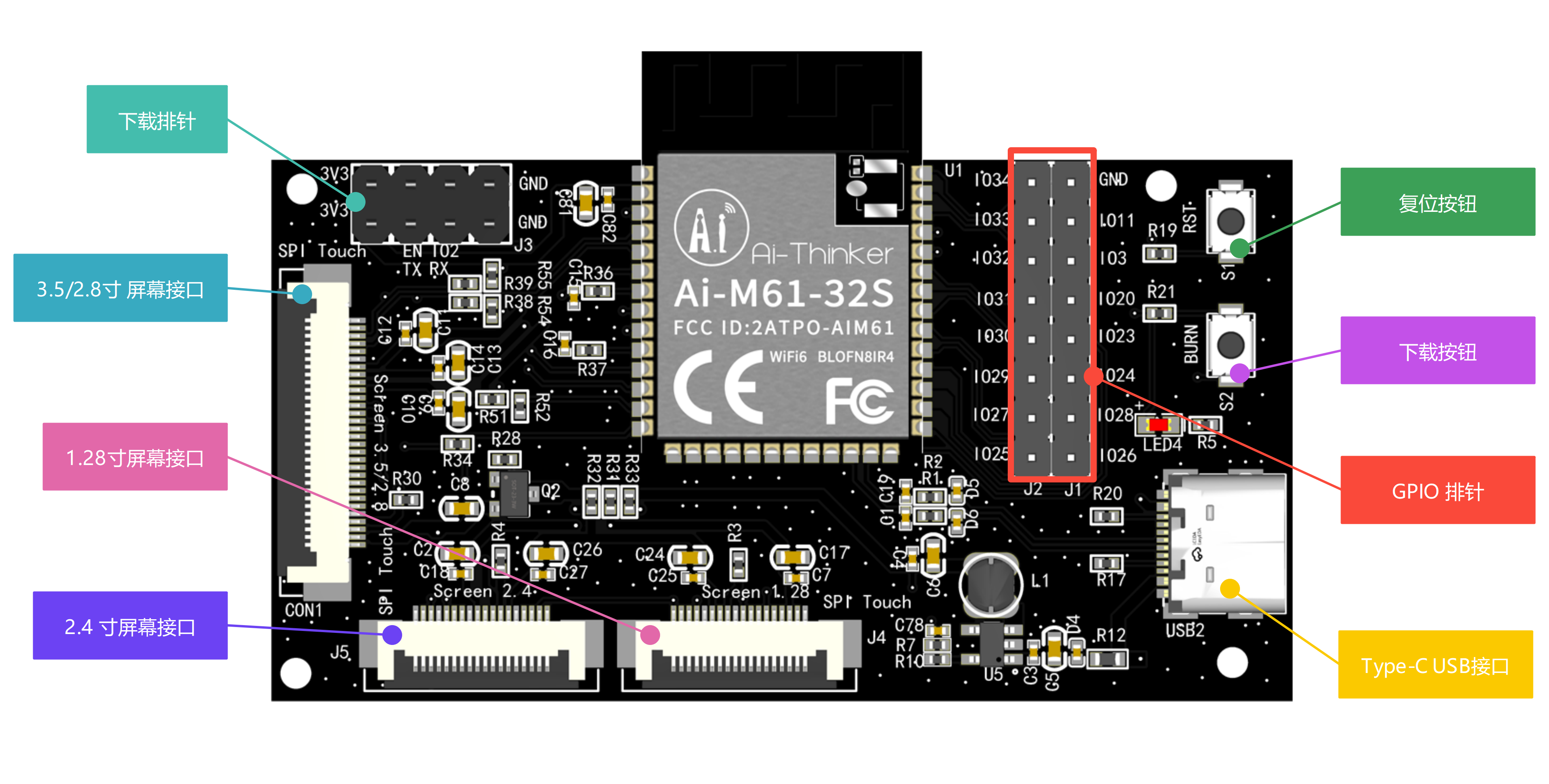

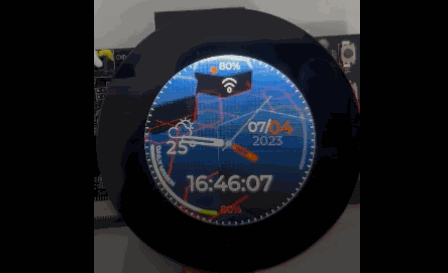

# 概述 小安派-DSL（AiPi-DSL）是安信可开源团队专门为Ai-M61-32S设计的一款屏幕驱动开发板，支持2.8/3.5寸等30Pin SPI显示屏、2.4寸及1.28寸等18Pin SPI显示屏。小安派-DSL目前已测试通过的有3.5寸电容触摸屏(GC9307)、2.4寸电容触摸屏（GC9307）、1.28寸圆形电容触摸屏（GC9A01)。所搭载的Ai-M61-32S 模组具有丰富的外设接口，具体包括 DVP、MJPEG、Dispaly、AudioCodec、USB2.0、SDU、以太网 (EMAC)、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM、GPDAC、GPADC、ACOMP 和 GPIO 等。 ![AiPi-DSL-ID.png](//image.lceda.cn/pullimage/SpeU08JwGiowYrIEIgwhTpkBVXvvYXdvVoODzkUh.png) # 系统框图 ![AiPi-DSL_system.png](//image.lceda.cn/pullimage/Sh4pNH6MFdnaR4PkDpn8DGbfTaEOnPnDSYgus3xf.png) # 2.8寸/3.5寸屏电路 2.8寸及3.5寸屏的接口统一采用FPC 30Pin 排线座，是显示屏+触摸屏一体，省去一个触摸接口。 ![image.png](//image.lceda.cn/pullimage/NWbDRVrhZyhFkwdjlkwVb8nsw774dQnDbUe2qVRO.png) # 2.4寸触摸屏电路 2.4寸屏接口，使用的也是显示屏+触摸屏一体的FPC 排线，但是它使用的18Pin 的接口。 ![image.png](//image.lceda.cn/pullimage/np0d2rO3H1xJdu5L9mRLvhloaJZH2fbYC0ARCru5.png) # 1.28 寸圆形触摸屏电路 1.28寸圆形屏接口，使用的也是显示屏+触摸屏一体的FPC 排线，和2.4寸一样，它使用18Pin 的接口。 ![image.png](//image.lceda.cn/pullimage/cWm4js3U0zX0PQU2fGsjYrCbNI014p2fkGvyes02.png) # 背光控制 三个屏幕使用的是同一个IO控制背光： ![image.png](//image.lceda.cn/pullimage/M91BGaYSJPjJnFelrJKxsvSsb7g6TI8Z5Rrp1c5H.png) # 关于Demo ## 1.28寸圆形屏智能手表Demo 既然是圆形屏，这就不能不做个手表的表盘出来玩一玩： ![example3.gif](//image.lceda.cn/pullimage/OIg6VWOuSFKC58NfbAF8Y5wb0LrT2wMd0WW4IhDh.gif) ## 2.4寸屏音乐播放器Demo 呐！MP3的界面不就有了？ ![example4.gif](//image.lceda.cn/pullimage/WjHUjwouyoolsYXYToKC0vvl927SbaaUXKD2zjjc.gif) ## 3.5寸屏天气站Demo 既然是屏幕，怎么可能会少得了天气站，看看我们这个的吧？ ![a6f3e22cc9a1416bba4df9d467abc7e6.gif](//image.lceda.cn/pullimage/lDVaQ7WqyT0p0rlAHxK3K0ZEQCh1DQiw1o4EhBkA.gif) ## 完全开源 所有的资料（包括固件、源码），都可以去安信可资料站获取：[https://docs.ai-thinker.com/open_hardware](https://docs.ai-thinker.com/open_hardware)
