简介：安信可小安派LoRaWAN 传感器通用板

开源协议: GPL 3.0

(未经作者授权，禁止转载)

创建时间： 2023-11-17 11:32:52

更新时间： 2023-11-17 13:40:24

描述

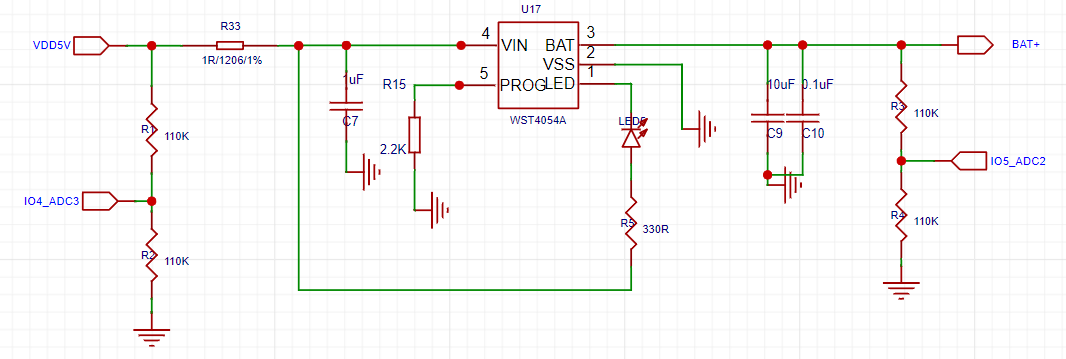

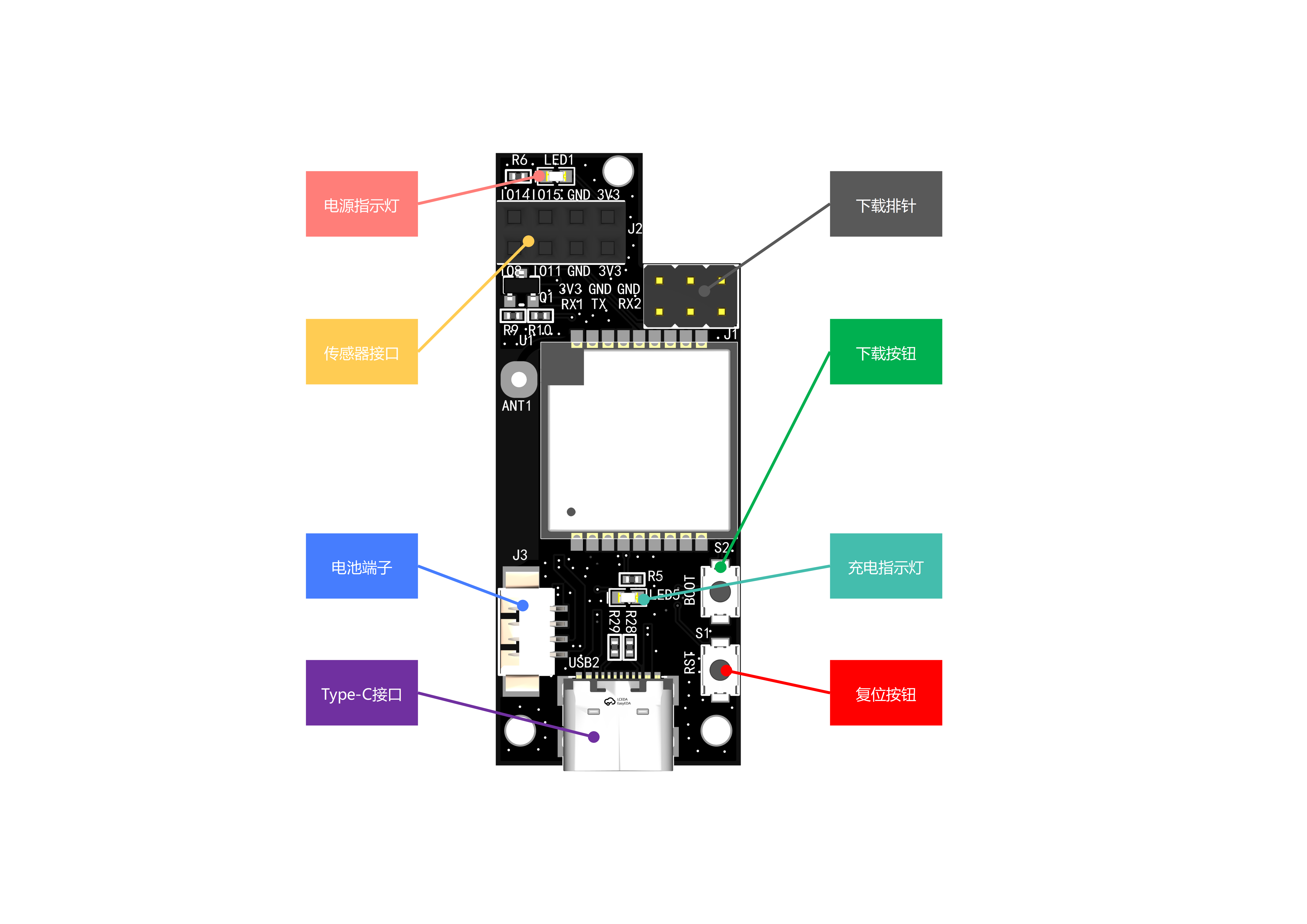

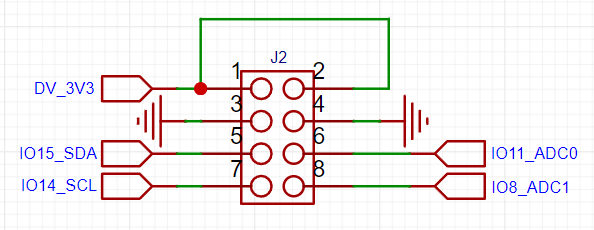

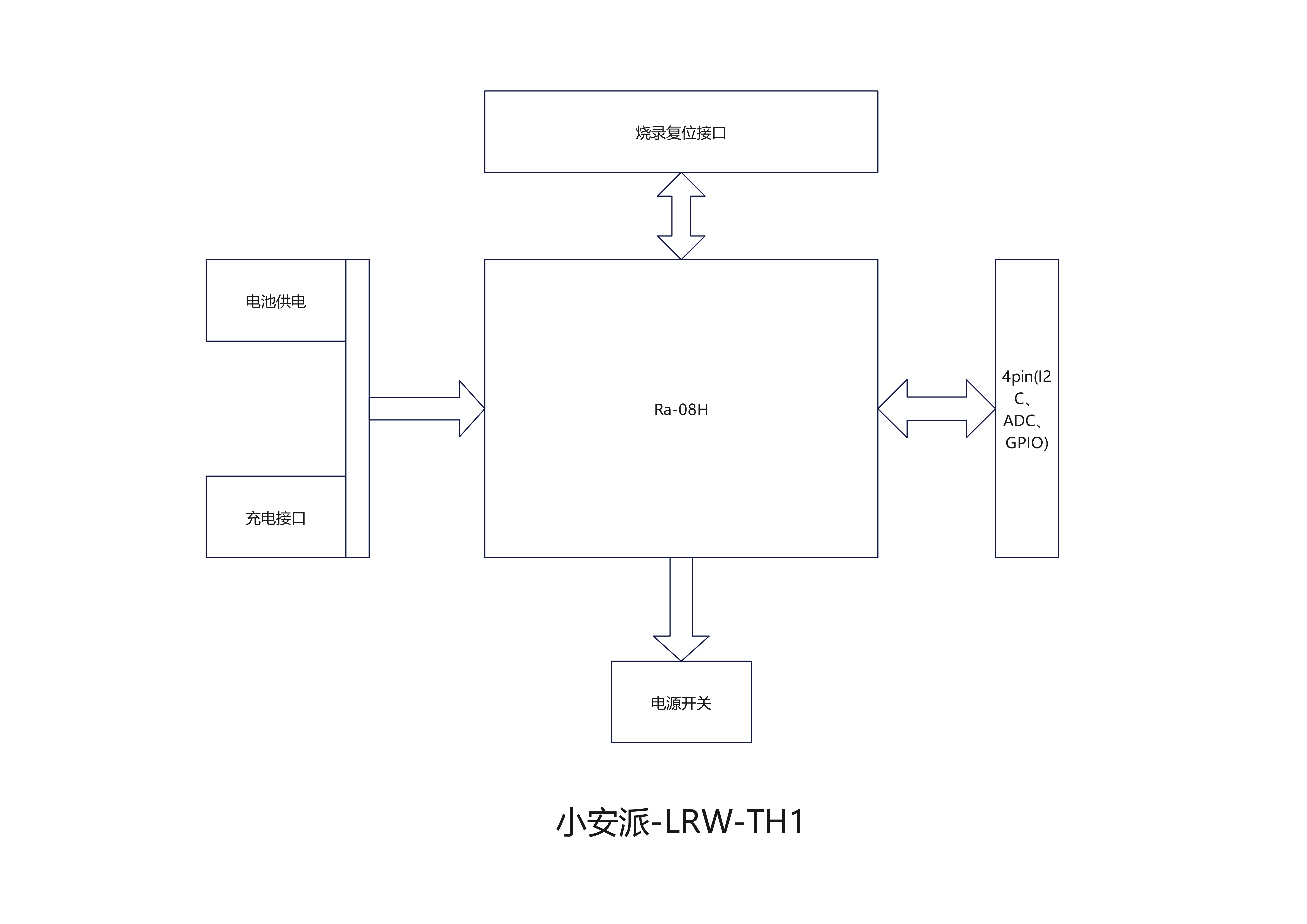

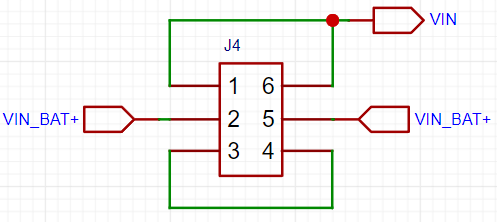

## 一、概述 AiPi-LRW-TH1是一款由安信可开源团队为Ra-08H设计的的LoRaWAN 传感器通用板，其包括了支持I2C+ADC+GPIO的通用传感器接口、电池供电接口、电池充电接口等接口，支持拨码开关开启和关闭电源。 AiPi-LRW-TH1可应用在各种场景下，打造智慧农业，智慧路灯，智能家居。传感器数据被Ra-08H采集后，通过LoRaWAN协议传输到RG-02网关，上行到LoRaWAN服务器。数据的传输距离长达4公里。在未发送数据的待机状态下实现低功耗待机。 ![正面.png](//image.lceda.cn/pullimage/l7fhiYUQ7xFPoO21JAywLtHrGRZkHQMMbUeTRVMc.png) ## 二、系统框图 ![小安派LRW-TH1.png](//image.lceda.cn/pullimage/isL7PthAXDQBauiabFBYtPixWmgOx4ZcXZSjpn8s.png) ## 三、传感器接口 引出了支持I2C+ADC的GPIO接口，以应对各种通讯方式的传感器。 ![image.png](//image.lceda.cn/pullimage/EsJj6hZWRyvHzCm00zP0PnvECP5BW1hcq4JYTEEr.png) ## 四、充电电路 使用Type-C接口给电池进行充电，配备充电指示灯。 ![image.png](//image.lceda.cn/pullimage/eXJwBDi3Oadaf1YaP4iNwnGZNtwWIGMEvM2SKbt0.png) ## 五、电池拨码开关 拨码开关可以切换电池供电或电源供电。 ![image.png](//image.lceda.cn/pullimage/hgUb8Z30T86peGlOV59F7PdN9RTMukTqDGgmXtBt.png)
