简介：安信可小安派-SCP-Knob旋钮

开源协议: GPL 3.0

创建时间： 2023-08-13 20:21:48

更新时间： 2023-08-16 10:23:02

描述

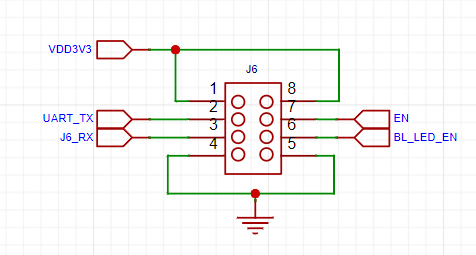

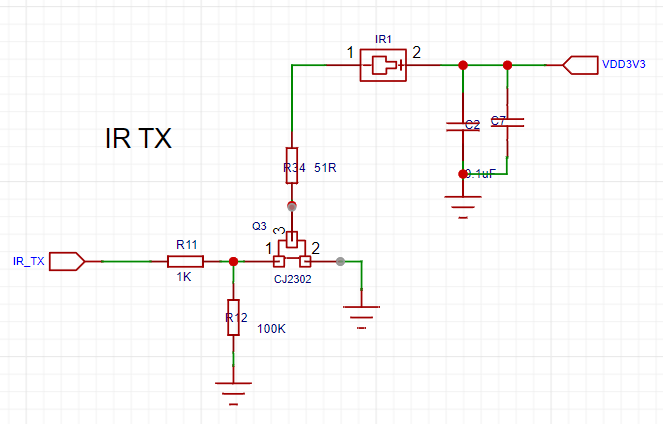

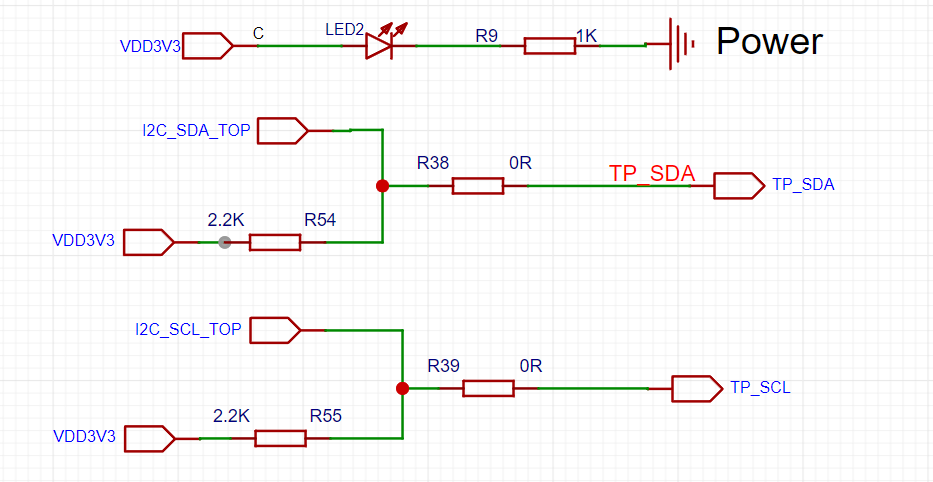

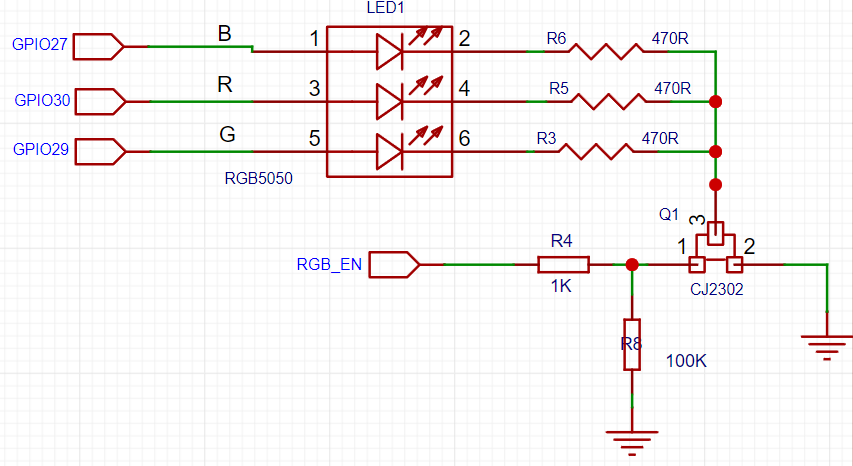

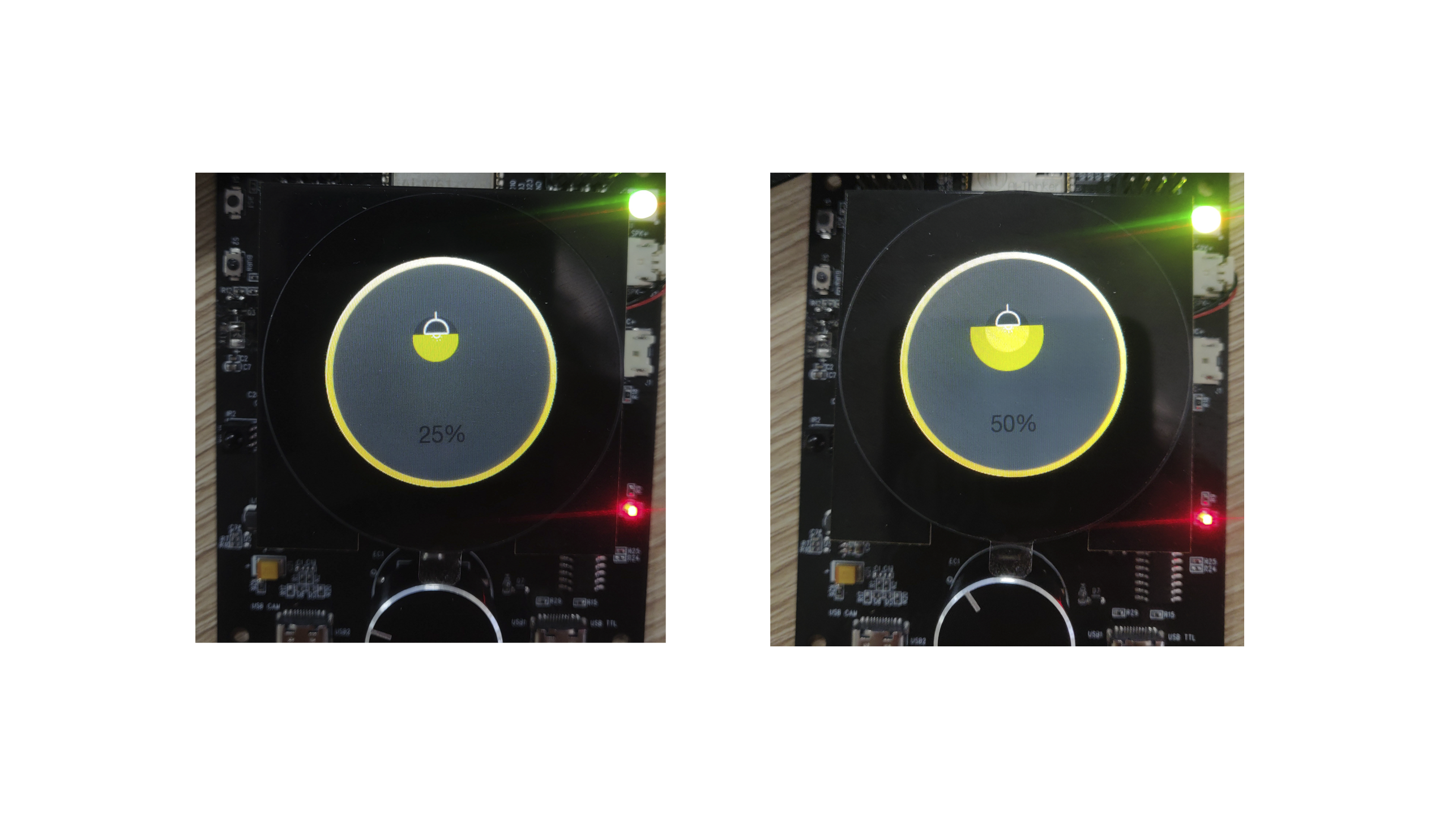

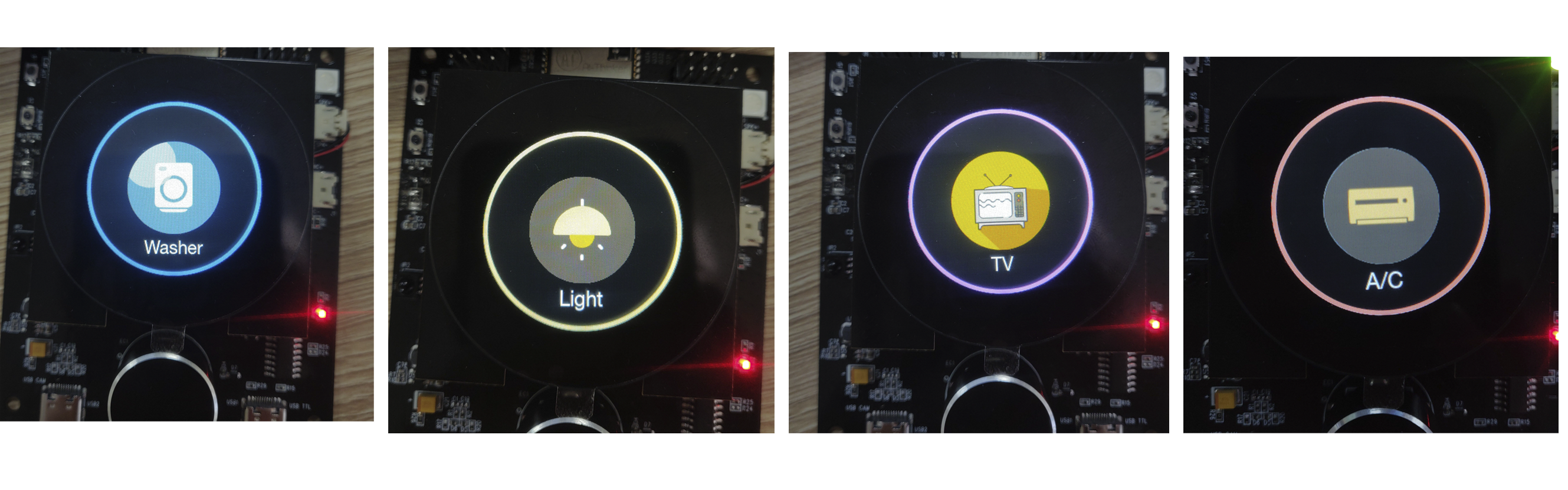

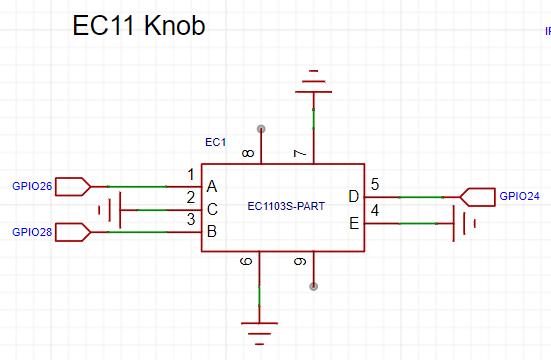

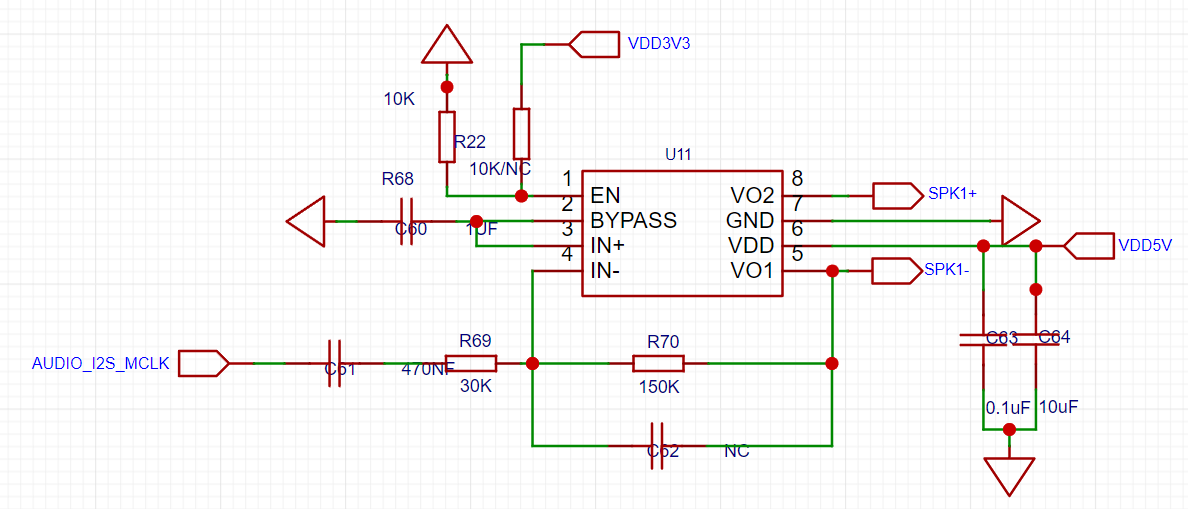

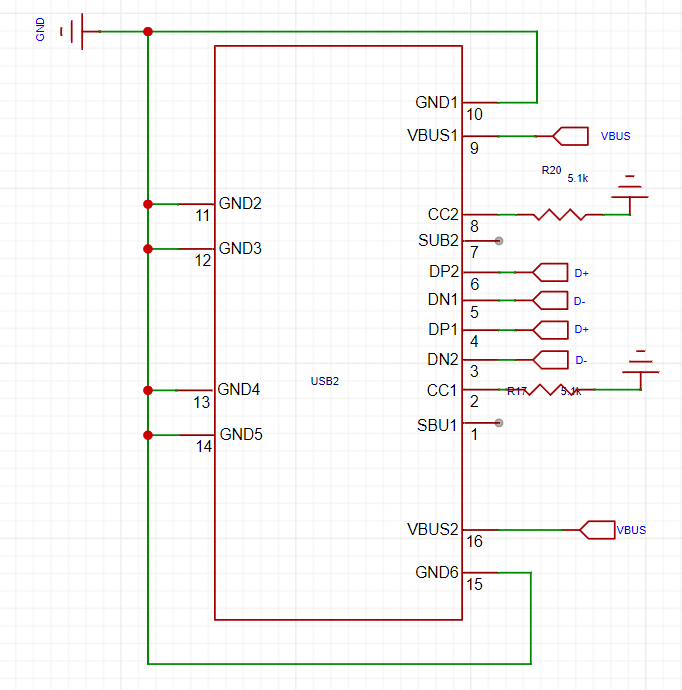

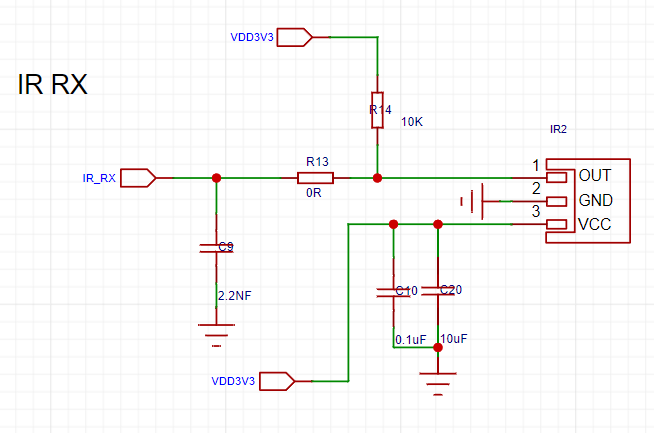

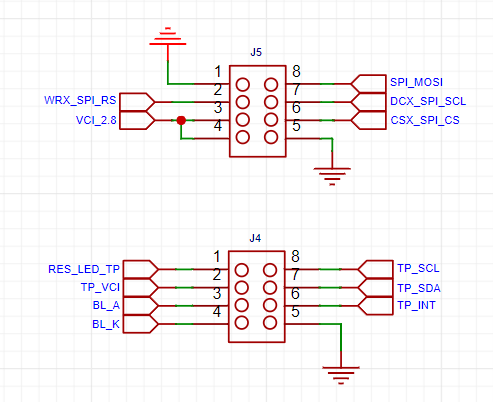

# AiPi-Knob ## 概述 <font size=4 >小安派-Knob 是安信可开源团队设计的一款旋转编码器驱动板(简称旋钮)，集成了1.28圆形屏幕，排针接口，旋转编码器，RGB灯，内置音频，红外发射和红外接收，下载排针，IO排针，串口下载USB接口，并且引出了USB接口。小安派-Knob出厂已烧录好固件,并且做了四个演示界面：洗衣机界面、RGB灯界面、电视控制界面、空调控制界面。 </font> ![QQ图片20230815103355 拷贝.png](//image.lceda.cn/pullimage/YtiJY9XlcFrYoRaADPlxJ1KSH3Xz25EhCnBO4Jf7.png) ## 电源电路 ![电源.png](//image.lceda.cn/pullimage/ysTOU5PXRMAT7C2gk4n7UguqUAyPUP3ujhfsvts7.png) ## 屏幕排针接口 ![屏幕排针.png](//image.lceda.cn/pullimage/IHwl2q4I3LPtylPs5sey2Mbg2n1M4ofHWMryIyLQ.png) ## 旋钮 ![旋钮.png](//image.lceda.cn/pullimage/G33Zr3idAAYiwCC4m6yVqwHWoX2hpySKvDNyILEC.png) ## RGB灯在出厂固件中，RGB灯可以通过旋钮进入RGB控制界面，可以在控制RGB的亮度及色温： ![RGB.png](//image.lceda.cn/pullimage/TATmUS6fiVRVYJSZVcKrnf8HVxBZfih48bz3ueqd.png) ![QQ图片20230815103449 拷贝.png](//image.lceda.cn/pullimage/2EkcOk8SpAWsKaWnPsIXrLX4wMMYtfX6Wc650Ywo.png) ## 功放 ![功放.png](//image.lceda.cn/pullimage/WLEmJyNckN0k7IYUd2AQdstinntDMyEqD6jxx3W6.png) ## 红外发射 ![tx.png](//image.lceda.cn/pullimage/OIrfyHrk2NRuomsZTFXRZwkAYiAwU3ByPyxOKdyg.png) ## 红外接收 ![rx.png](//image.lceda.cn/pullimage/RosIu0P55JfiRX0aYlANnN9LaVuQ3d7jNpNxjt7J.png) ## 下载排针 ![下载排针.png](//image.lceda.cn/pullimage/8RZrJ8T1Au8qZDbW1Z3EwLHZUPOkwB6E9CEimlby.png) ## IO排针 ![IO排针.png](//image.lceda.cn/pullimage/WCGtniyQK1n2H51kjg9A4ZzrWpFRD9gcWrRUyHNV.png) ## 串口下载USB接口 ![串口USB.png](//image.lceda.cn/pullimage/mB5V1LYRQ4ShCumepOgxPgZ4gTaDD2T9yDOJhN89.png) ## USB接口 ![USB.png](//image.lceda.cn/pullimage/0rZlk2VxlNIpYrVN4fgNIGDJnf5eOZQM13119bhu.png)
