简介：安信可科技小安派-CAM-D模块，可接入DVP 摄像头，默认接入GC3028(30w像素摄像头)

开源协议: GPL 3.0

创建时间： 2023-06-12 09:49:09

更新时间： 2023-08-22 18:30:06

描述

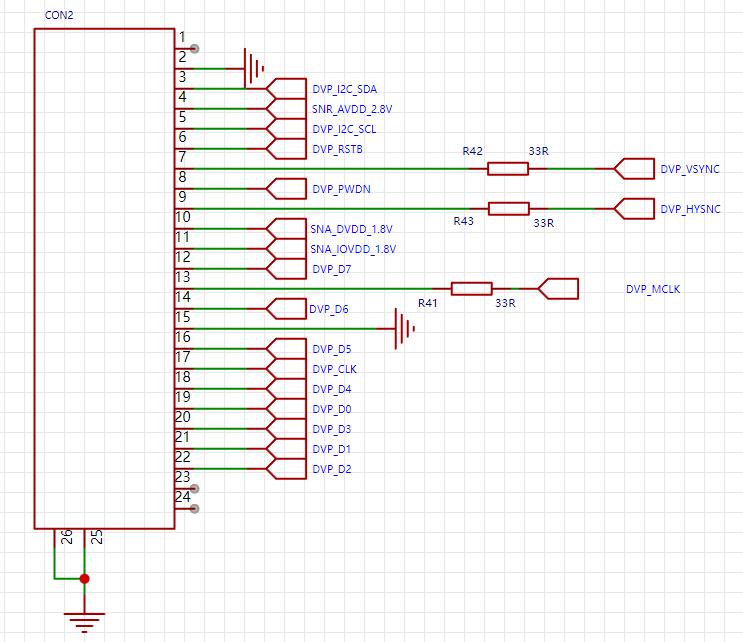

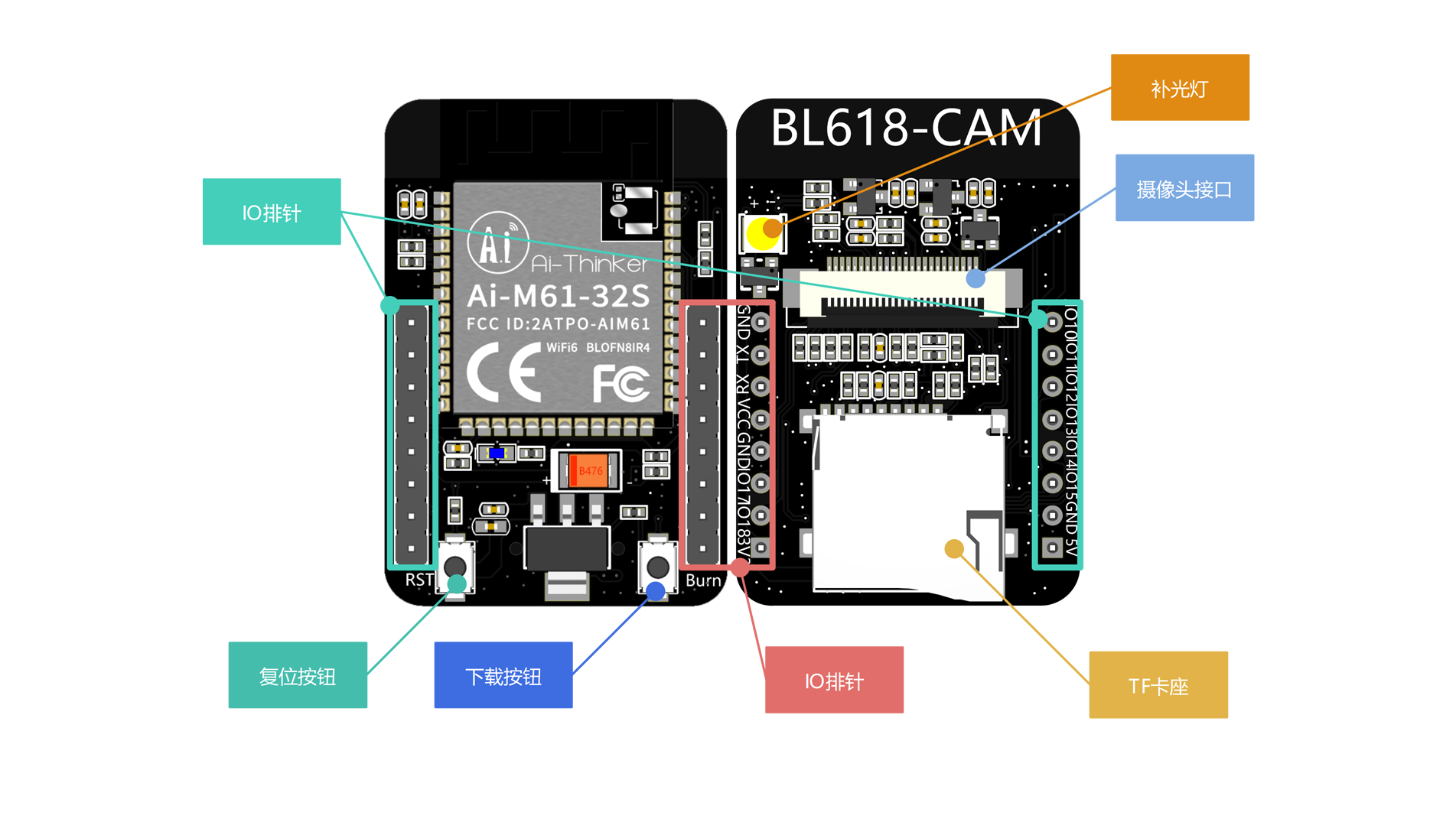

## 概述 小安派-Cam-D(AiPi-Cam-D)是安信可科技为高性能模组Ai-M61-32S设计的一款摄像头核心板，引脚完全兼容Ai-WB1-32S-CAM，同时添加TF卡座，弥补Ai-WB1-32S-CAM的不足。小安派-Cam-D默认接入30w像素摄像头，并引出所有未使用的引脚，方便开发。 ![小安派-Cam-D.png](//image.lceda.cn/pullimage/Wn8nyWv8ME9GKUyek3ITFOAaTjgyUiaoxH6NbISV.png) ## 系统框图 ![AiPi-CAM-System.png](//image.lceda.cn/pullimage/EqIxSvf997gLV1Sio9OPdFnxxQPWLJ7n9qgmbr9J.png) ## 摄像头电路 摄像头采用经典的24Pin FPC座，兼容更多摄像头接口。

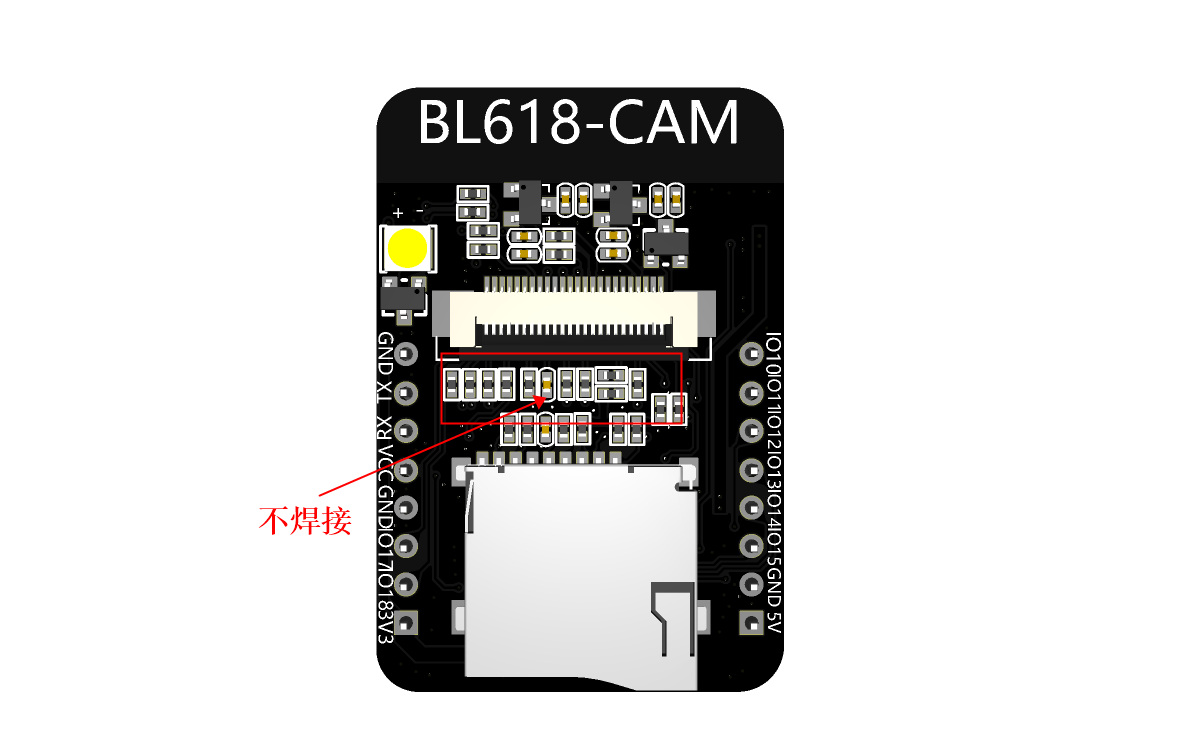

**注意：** 如果发现摄像头画面出不来，建议检查一下`C22`电容是不是焊接上的，不焊接才能正常使用。 ![image.png](//image.lceda.cn/pullimage/Mfy7uiWXx0fFcP07rQq6ZT8X5uEspZhriSPyutwG.png) ![3ee4bd97627644d593a8897740966dc9.png](//image.lceda.cn/pullimage/dWGZbcfVqEIaQjzjAaLtYhHMdinriTkacGRyo0BC.png) ## 内存卡电路 内存卡采用的是高速四线数据的SPI。

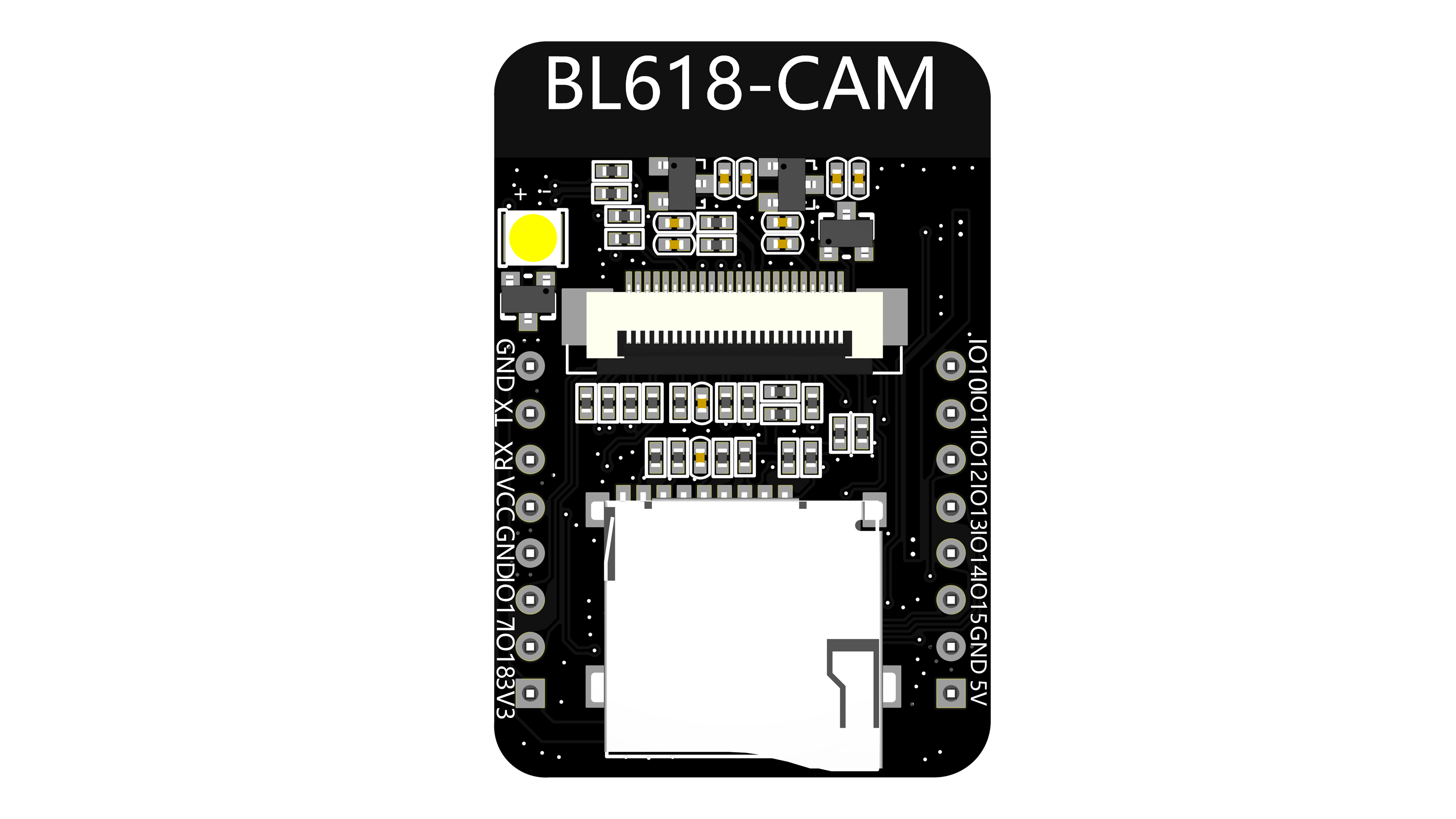

## IO引脚说明 ![95c2562823cb4871b0f750182f1eade6.png](//image.lceda.cn/pullimage/14MEZTOWQP4Q3WUlGraMDD5Mjc2jjHhnC5XomChB.png) | IO名称 |功能 | | IO名称 | 功能 | | --- | --- | --- | --- | --- | | GND | 电源地 | |IO10 | GPIO10/SPI_MISO/SDH_DAT1/SF2_D3/I2S_DI/I2S_RCLK_O/I2C_SCLPWM0/ADC_CH7 | | TX | UART0_TXD/GPIO21/SPI_SCLK/I2S_FS/I2C_SDA/PWM0 | |IO11 | GPIO11/SPI_MOSI/SDH_DAT0/SF3_CLK/I2S_DO/I2S_RCLK_O/I2C_SDA/PWM0 | | RX | UART0_RXD/GPIO22/SPI_MOSI/SPI_MISO/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0 | |IO12 | GPIO12/SPI_SS/SDH_CLK/SF3_D0/I2S_BCLK/I2C_SCL/PWM0/ADC_CH6 | | VCC | 3V3和5V可选，默认3V3 | |IO13 |GPIO13/SPI_SCLK/SDH_CMD/SF3_D2/I2S_FS/I2C_SDA/PWM0/ADC_CH5 | | GND | 电源地| |IO14 |GPIO14/SPI_MOSI/SPI_MISO/SDH_DAT3/SF3_D1/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0/ADC_CH4 | | IO17 | 默认可用，该 IO 口与模组内部 32.768KHz 晶振输出PIN脚共用。如果定制内部贴片 32.768KHz 晶振的模组，该IO则为NC状态。GPIO17/SPI_SCLK/I2S_FS/I2C_SDA/XTAL_32K_OUT/PWM0 | |IO15 | GPIO15/SPI_MOSI/SDH_DAT2/SF3_CS/I2S_DO/I2S_RCLK_O/I2C_SDA/PWM0| | IO18 | GPIO18/SPI_MISO/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0 | |GND |电源地 | | 3V3 |3.3V电源接入 | |5V | 5V电源接入 | ## 资料获取 源码，手册等，统一放在安信可科技官方DOCS:[https://docs.ai-thinker.com/cam](https://docs.ai-thinker.com/cam)
