标准版 E77-400M22S LoraWAN 开发板
简介：E77-400M22S 最小系统板。 LoraWAN 开发板
开源协议: MIT License
描述

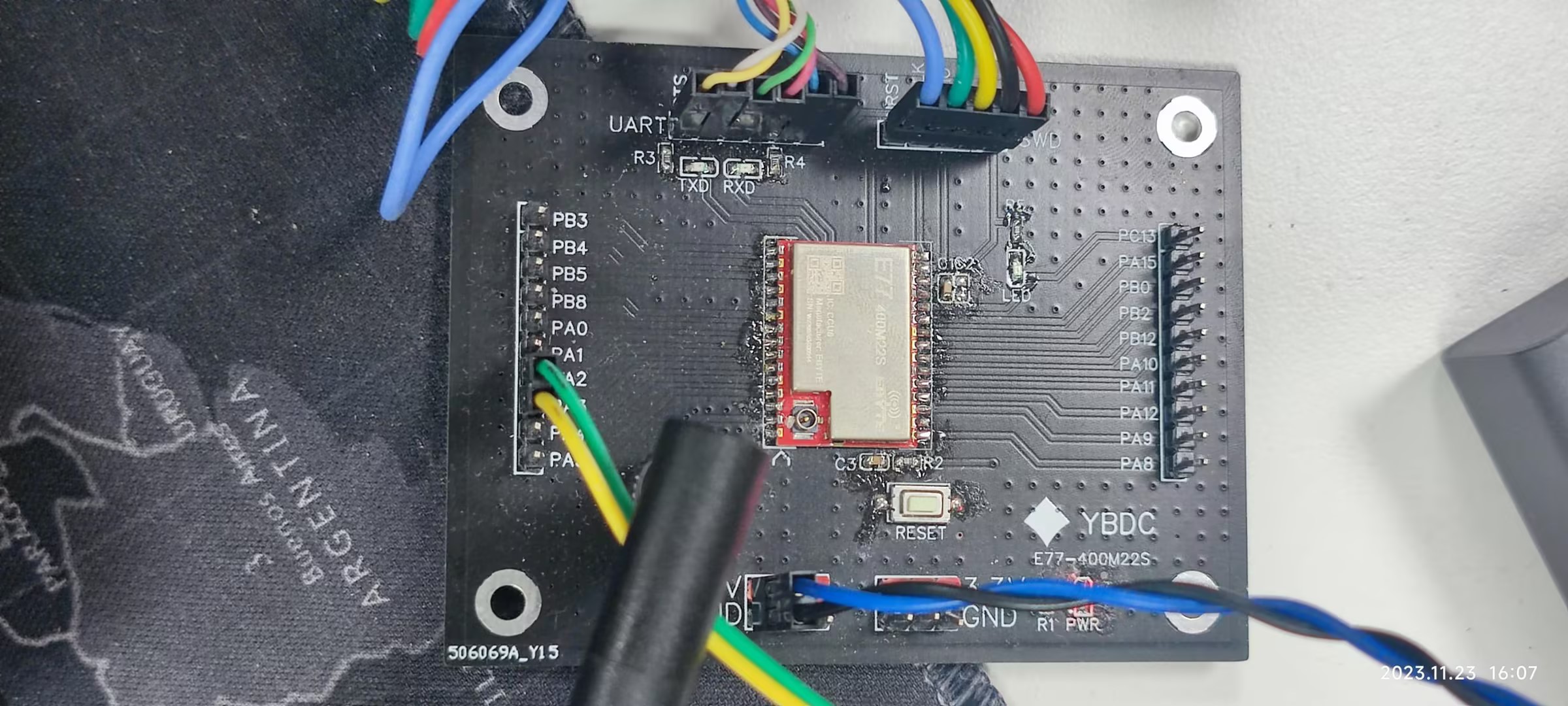

E77-400M22S 最小系统板。
软件GitHub：babbittry/LoRaWAN-ThreadX at Modbus_DTU_armfly (github.com)

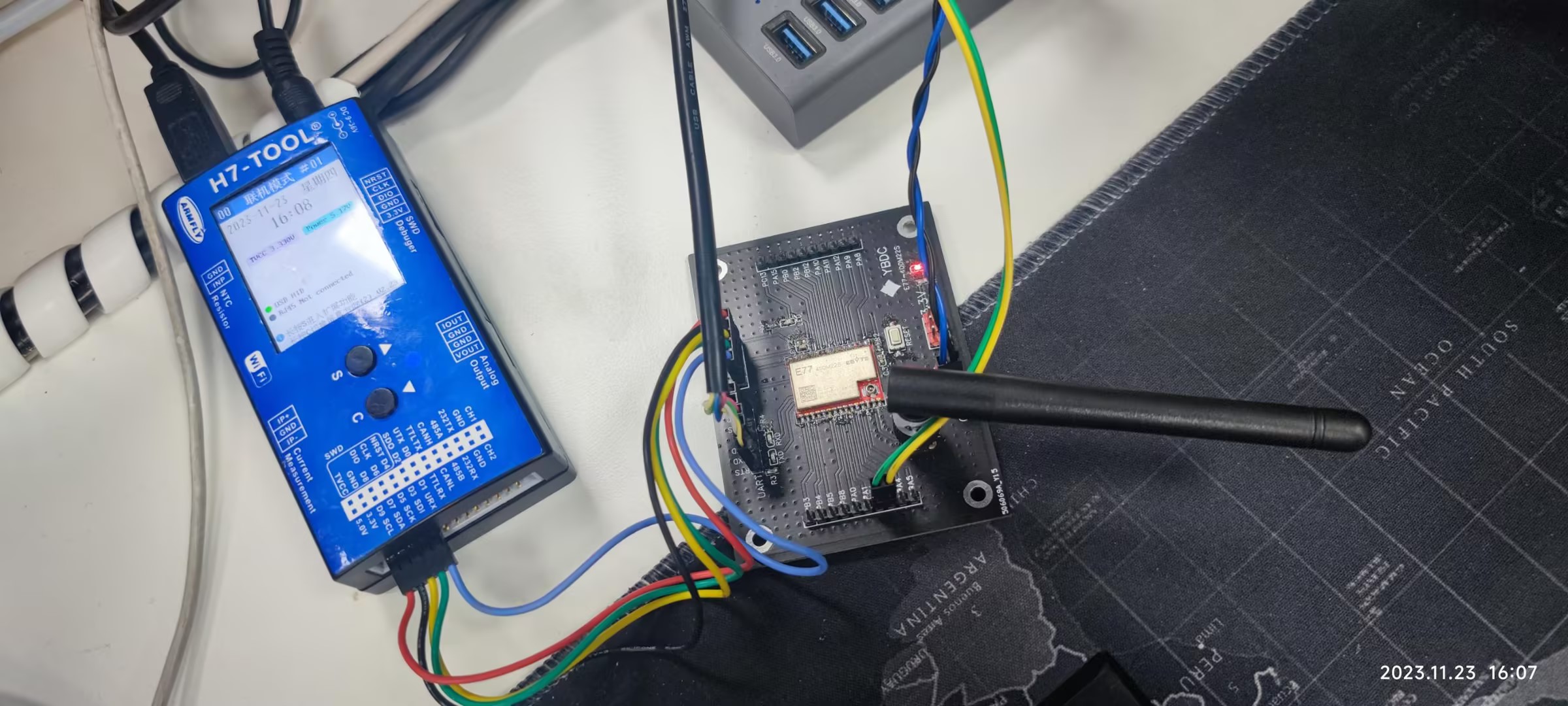

功能验证完成，移植 ThreadX 和 LoraWAN 协议完成。
| ID | Name | Designator | Footprint | Quantity | BOM_Supplier | BOM_Manufacturer Part |
|---|---|---|---|---|---|---|
| 1 | 100nF | C1,C3 | C0603 | 2 | LCSC | 0603B104K500NT |
| 2 | 22uF | C2 | C0603 | 1 | LCSC | CL10A226MQ8NRNC |
| 3 | 间距2.54MM单排母座蓝色(1*10P) | CN1,CN2 | HDR-TH_10P-P2.54-V-F-2 | 2 | LCSC | 间距2.54MM单排母座蓝色(1*10P) |
| 4 | SWD | H1 | HDR-TH_5P-P2.54-V-F-B | 1 | LCSC | Female header 2.54 1*5Ｐ |
| 5 | UART | H2 | HDR-TH_6P-P2.54-V-M-1 | 1 | LCSC | Header-Male-2.54_1x6 |
| 6 | PM2.54-2*3 | H3,H4 | HDR-TH_6P-P2.54-V-F-R2-C3-S2.54 | 2 | LCSC | PM2.54-2*3 |
| 7 | 19-217/BHC-ZL1M2RY/3T | LED1,LED2,LED3,LED4 | LED0603-R-RD_BLUE | 4 | LCSC | 19-217/BHC-ZL1M2RY/3T |
| 8 | 1kΩ | R1,R3,R4,R5 | R0603 | 4 | LCSC | 0603WAF1001T5E |
| 9 | 10kΩ | R2 | R0603 | 1 | LCSC | 0603WAF1001T5E |
| 10 | ZC8.818KK | RF1 | SMA-TH_ZC8.818KK | 1 | LCSC | ZC8.818KK |
| 11 | K2-1107ST-A4SW-06 | SW1 | KEY-SMD_L6.2-W3.6-LS8.0 | 1 | LCSC | K2-1107ST-A4SW-06 |
| 12 | E77-400M22S | U1 | E77-400/900M22S | 1 | EBYTE | E77-400M22S |
