标准版 MSP430墨水屏时钟
简介：2.1寸墨水屏价签改造成时钟
开源协议: GPL 3.0
描述

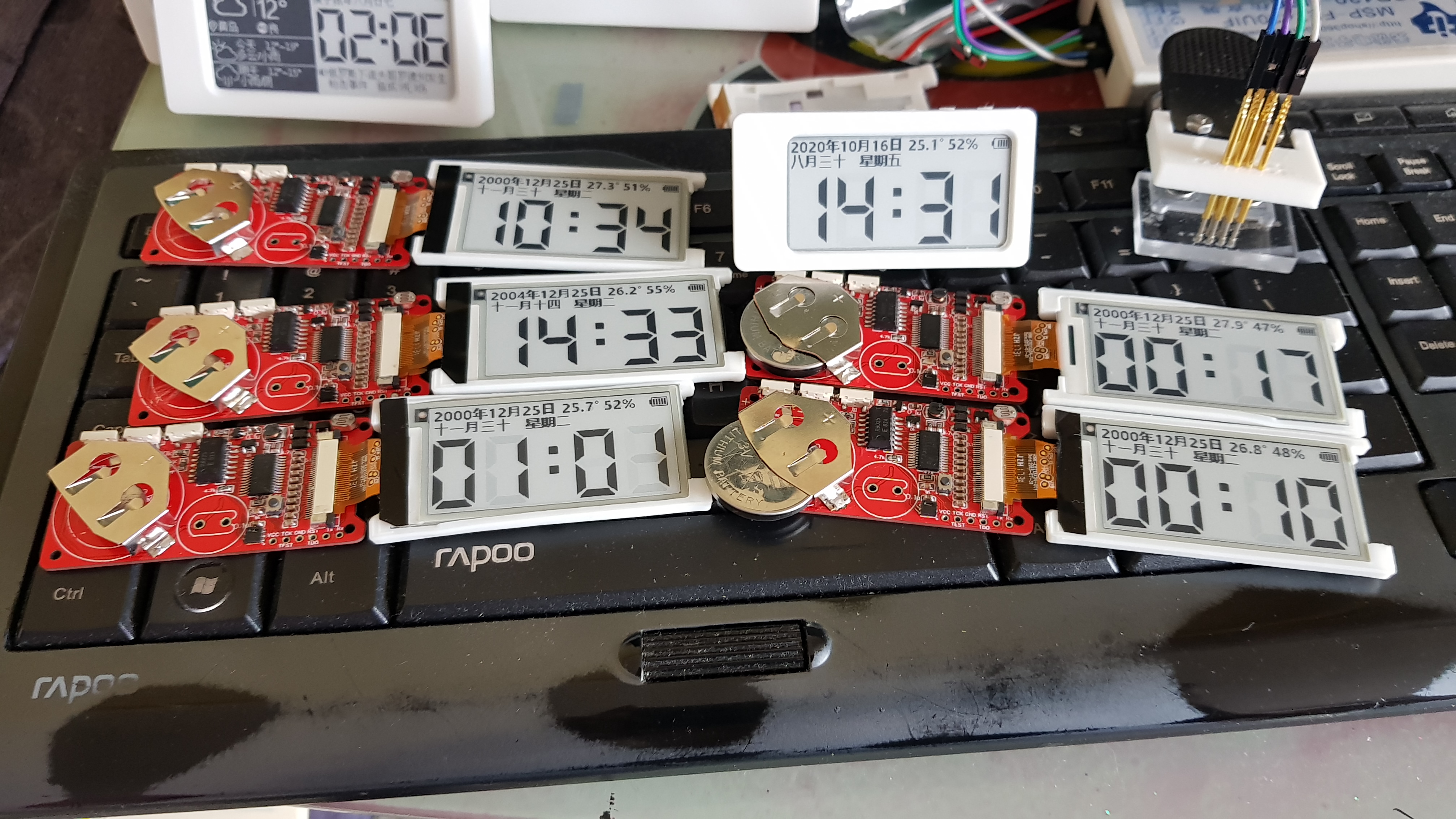

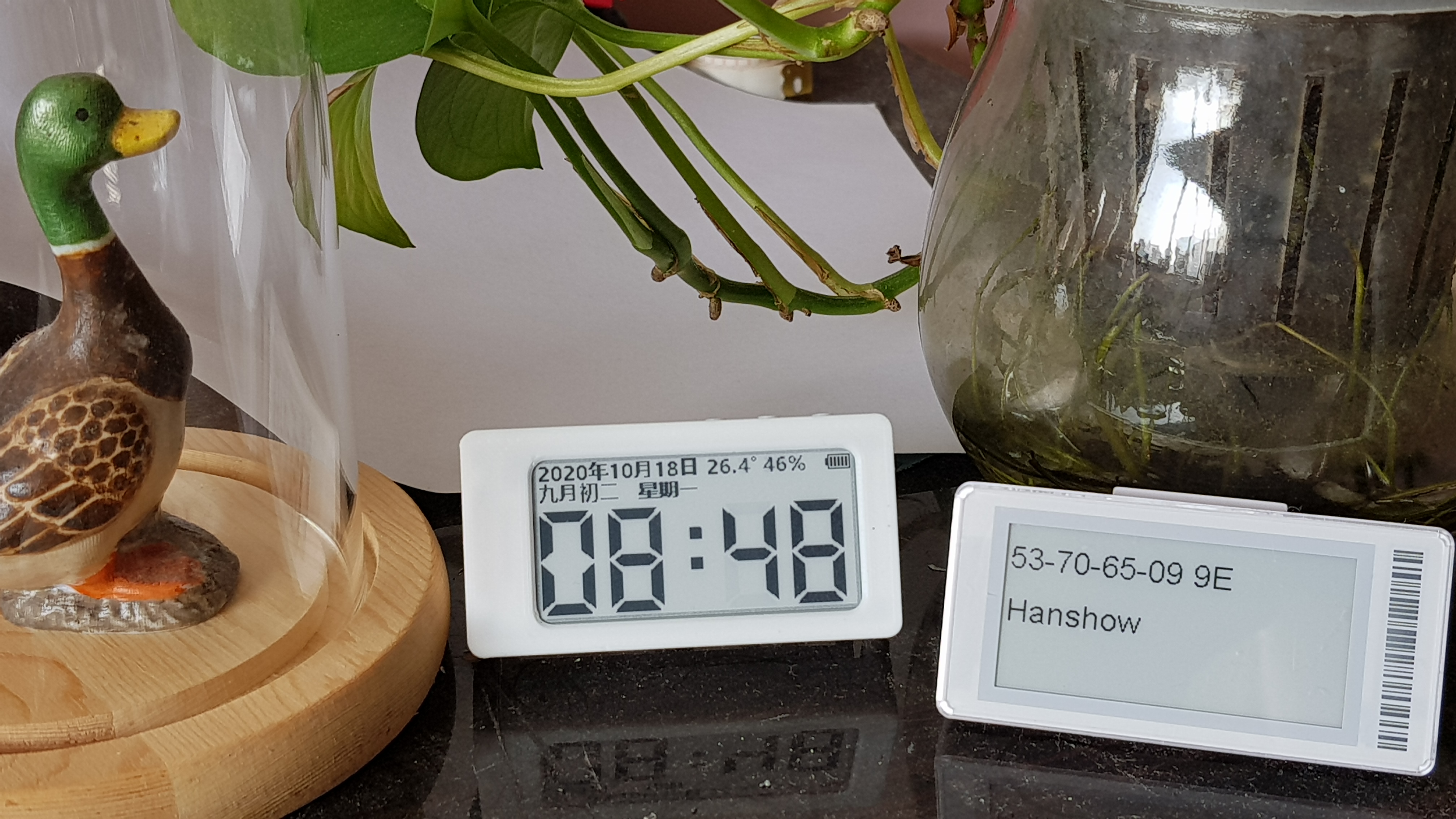

* 2.1寸墨水屏价签改造成时钟
* 利用原来的MSP430G2553单片机和cr2450电池
* 睡眠电流3-7uA
* 24小时耗电1mAh(3.3V)
* 通过按钮设置时间
* 带温补高精度RTC芯片rx8025
* 局刷低残影方案
* 光线感应夜晚停止刷新
* 温湿度显示
代码不开源，不提供固件，爱好者自己玩玩可以寄给我烧录程序
设计图
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | MBR0530 | D6,D5,D4,D2 | SOD-123 | 4 |
| 2 | 4.7uF | C16 | C0603 | 1 |
| 3 | 68uH | L1 | C-CD32电感 | 1 |
| 4 | MOSFET-N+SI1304BDL | Q1 | SOT-323 | 1 |
| 5 | 0.47R | R10 | 0603 | 1 |
| 6 | 10k | R9 | 0603 | 1 |
| 7 | 0.1u | C15,C12,C22 | C0603 | 3 |
| 8 | 1u | C14,C13,C11,C10,C9,C8,C7,C6,C5 | C0603 | 9 |
| 9 | 设置 | K2 | SMD SWITCH 7X3.6X2.7 | 1 |
| 10 | 加 | K1 | SMD SWITCH 7X3.6X2.7 | 1 |
| 11 | 减 | K3 | SMD SWITCH 7X3.6X2.7 | 1 |
| 12 | 220mF | C3 | C-TYPE_BD11.5-P5.00-D1.4-FD | 1 |
| 13 | RX8025T-UB | U4 | SOIC-14_L10.0-W5.5-P1.27-LS7.8-BL | 1 |
| 14 | 2 PIN | XZ1 | HDR1X2 | 1 |
| 15 | GL5516 | R8 | RES-TH_L5.1-W4.3-P3.40-D0.5 | 1 |
| 16 | MSP430G2553 | U1 | TSSOP-28_L9.7-W4.4-P0.65-LS6.4-BL | 1 |
| 17 | MS621FE | BAT1 | MS621FE | 1 |
| 18 | DCS5R5224V | U2 | DCS5R5224V | 1 |
| 19 | 47k | R1 | R0603 | 1 |
| 20 | 10k | R3 | R0603 | 1 |
| 21 | 4.7k | R4,R5 | R0603 | 2 |
| 22 | 4.7K | R11,R12 | R0603 | 2 |
| 23 | 0R | R2 | R0603 | 1 |
| 24 | FFC 0.5MM34P | P1 | FPC-SMD_34P-L21.5-W5.5-P0.50 | 1 |
| 25 | rst | SW2 | SW_3*4*2MM | 1 |
| 26 | ZMM3V3 | D1 | LL-34_L3.5-W1.5-RD | 1 |
| 27 | SWD | U3 | SWD-DIP4 | 1 |
| 28 | SI2305 | Q5,Q2 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | 2 |
| 29 | SHT20 | U7 | DFN-6-EP | 1 |
| 30 | 220mF | C2 | BAT_ML1220 | 1 |
| 31 | 1n | C1 | C0603 | 1 |
