基于立创示波器的梁山派改版

PCB设计见附件demo2，原理图参考立创，PCB自主设计。

通过该项目的学习，我学会了如何将一个负信号和宽范围信号使用运算放大器进行信号调理，转换成单片机ADC可识别的信号。
其次，主要在该项目中学会了SPI+DMA进行LCD刷屏的操作，中间遇到了很多的难题，比如色块刷新不全，加入DMA后无法正确刷新屏幕等问题。

但耐心解决后，学到了很多调试的技巧以及很实用的代码，该项目还采用按键独立控制，仅使用2个3角按键即可完成参数设置，逻辑简洁。

一、项目背景

目前市面上示波器种类众多，此项目可以当作一个入门项目，引领学者迈向仪器仪表的大门，并且可以从中学到众多知识：如LCD屏幕的DMA刷新，波形的绘制，以及ADC采样电路，ACDC耦合电路等等....

二、功能介绍

1.使用两个三角按键当作控制入口，按键1的中键用来进入设置模式，按键二的中键用来退出设置模式。

进入设置模式后，按键1的上和下键可以用来选择设置哪个参数，按键二的上和下键可以用来设置该参数的具体参数。

且被选中后，该参数图标会变成黄色用来提示用户。

2.该项目可以用来当作信号发生器使用，稳定输出1-22kHz任意波形，如果使用单通道可以稳定输出30kHz，且如果输出波形为方波，我们可以通过将该DAC引脚设置为PWM模式，占空比为50，从而输出上MHz的波形信号。

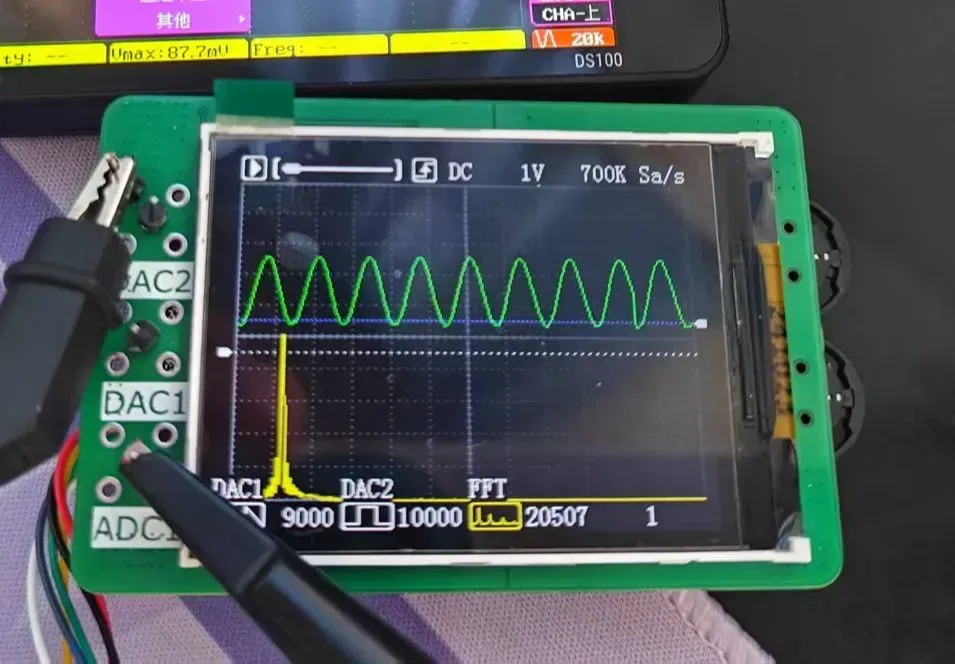

3.支持频谱显示，如上述图片所示，该项目通过使用FFT分解出信号的谐波分量和信号频率，准确的显示在LCD屏幕上，且可自行选择开启或关闭

4.支持1-50kHz任意波形信号(手上只有这种)输入，识别。采样率最高可以突破1M，但为了不影响稳定性，最终选择单通道ADC采样700k，如果使用多通道同步采样可以更快。

三、演示视频和代码文件

见附件

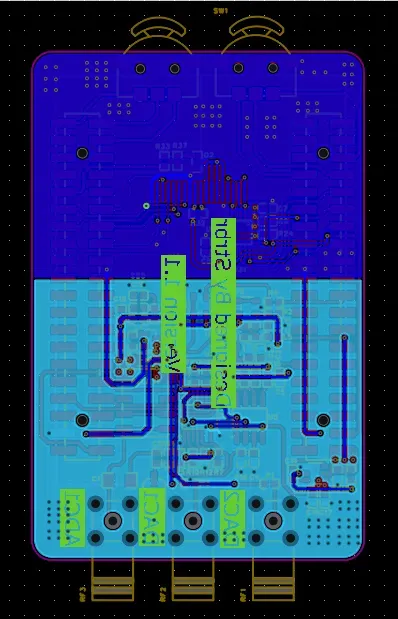

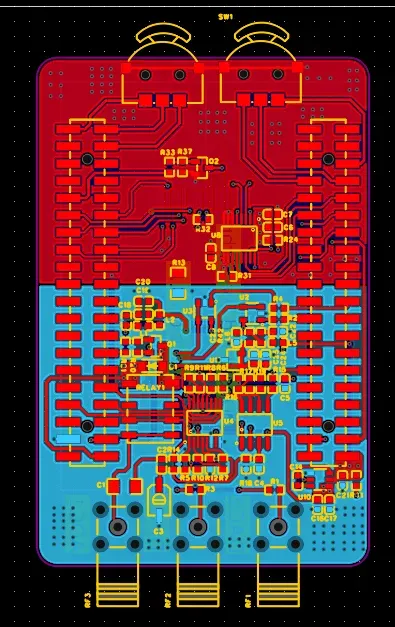

四、PCB展示
