65W超级氮化镓电源充电器



工程22年12月有一次更新，参加变压器副边供电稳压二极管（实测在80W极限输出下副边电压会对应升高，故这次更新是为了防止芯片过压）

后面再放几张照片 哔哩哔哩视频链接：https://www.bilibili.com/video/BV1wr4y187bM#reply111765361936

 65W超级氮化镓电源充电器 支持多种快充协议，包括USB TypeC DFP，PD2.0/PD3.0/PPS , HVDCP QC4+/QC4/QC3.0/QC2.0（Quick Charge），FCP（Hisilicon® Fast Charge Protocol），SCP（Super Fast Charge），AFC（Samsung®  Adaptive  Fast  Charge），MTK   PE+   2.0/1.1（MediaTek   Pump   Express   Plus 2.0/1.1），Apple  2.4A，BC1.2以及三星2.0A。

喜欢我工程请点赞收藏，谢谢！下期推出更优质作品

哔哩哔哩UP主：雷老八讲电子，QQ答疑群458720579

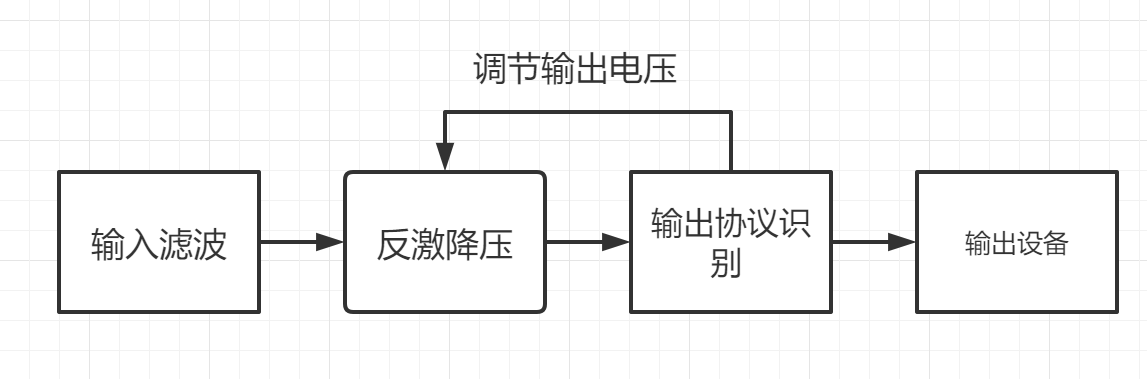

总体设计方案



原理图设计说明



上图为电源主电路 ，220V交流电进入共模滤波 ，在经过整流桥变成320V直流电，在这里我们要加入冲击抑制电路，电容后面就是反击电源主芯片 SC1933C，采用氮化镓工艺小体积大功率，芯片应用简单 实用 功能强 ，适合新手使用 ，这款氮化镓芯片在多款充电器上都有应用方案 ，淘宝上价格大概五块钱一片。





上图为次级同步整流，采用的是100V20A的NMOS管，Q4为栅极驱动，由于MOS管GS之间有寄生电容，Q4负责快速关断GS，提高整个系统的稳定性，实测没有Q4，后级电路不工作，输出打嗝状态



上图为初级辅助供电，为氮化镓芯片SC1933提供电源，这里我们要注意芯片的供电引脚一定要加电容，实测没有电容不工作

上图为快充协议识别芯片IP2726，支持多协议快充，无需电感等外围器件，直接控制氮化镓芯片的FB引脚来调节电压，注意我们氮化镓配置输出电阻为5V输出，不要配置成20V，否则不工作。IP2726_AC_FBR是一款集成多种协议、用于USB-A和TYPE-C双端口输出的快充协议IC。支持多种快充协议，包括USB TypeC DFP，PD2.0/PD3.0/PPS , HVDCP QC4+/QC4/QC3.0/QC2.0（Quick Charge），FCP（Hisilicon® Fast Charge Protocol），SCP（Super Fast Charge），AFC（Samsung®  Adaptive  Fast  Charge），MTK   PE+   2.0/1.1（MediaTek   Pump   Express   Plus 2.0/1.1），Apple  2.4A，BC1.2以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。

这个芯片支持C口和A口输出，在立创商城上有卖。



上图为我使用的变压器，买多个可以包邮。







PCB设计说明



上图为PCB的顶层，采用隔离式设计，低和高压进行了隔离，同时对氮化镓芯片的功率引脚进行开窗处理，提高电流能力



上图为PCB的底层，氮化镓芯片就放在底层，高压部分不作敷铜处理。

实物展示说明







注意事项

由于我们使用的是220V高压输入，我们在调试的过程中一定要注意安全，如果有任何问题可以加粉丝QQ群458720579一起技术交流





演示视频链接

https://www.bilibili.com/video/BV1wr4y187bM#reply111765361936
