2.0寸IPS电容触摸屏ESP32C3开发板 桌面摆件 网络天气空气质量仪
简介
2.0寸IPS带电容触摸屏网络时钟 桌面摆件电视机 天气空气质量显示器 DuduClock ,支持电池供电!,esp32c3低成本开发板!非常感谢原作者授权，原作者B站@大聪明的二手脑袋
简介：2.0寸IPS带电容触摸屏网络时钟 桌面摆件电视机 天气空气质量显示器 DuduClock ,支持电池供电!,esp32c3低成本开发板!非常感谢原作者授权，原作者B站@大聪明的二手脑袋开源协议
：GPL 3.0
(未经作者授权，禁止转载)描述
B站视频教程链接：https://b23.tv/R1Unzi4
液晶屏购买链接：https://item.taobao.com/item.htm?ft=t&id=797095698465&spm=a21dvs.23580594.0.0.1d293d0dozCbqO
项目简介
——————————————————————————————————————————————————————————————

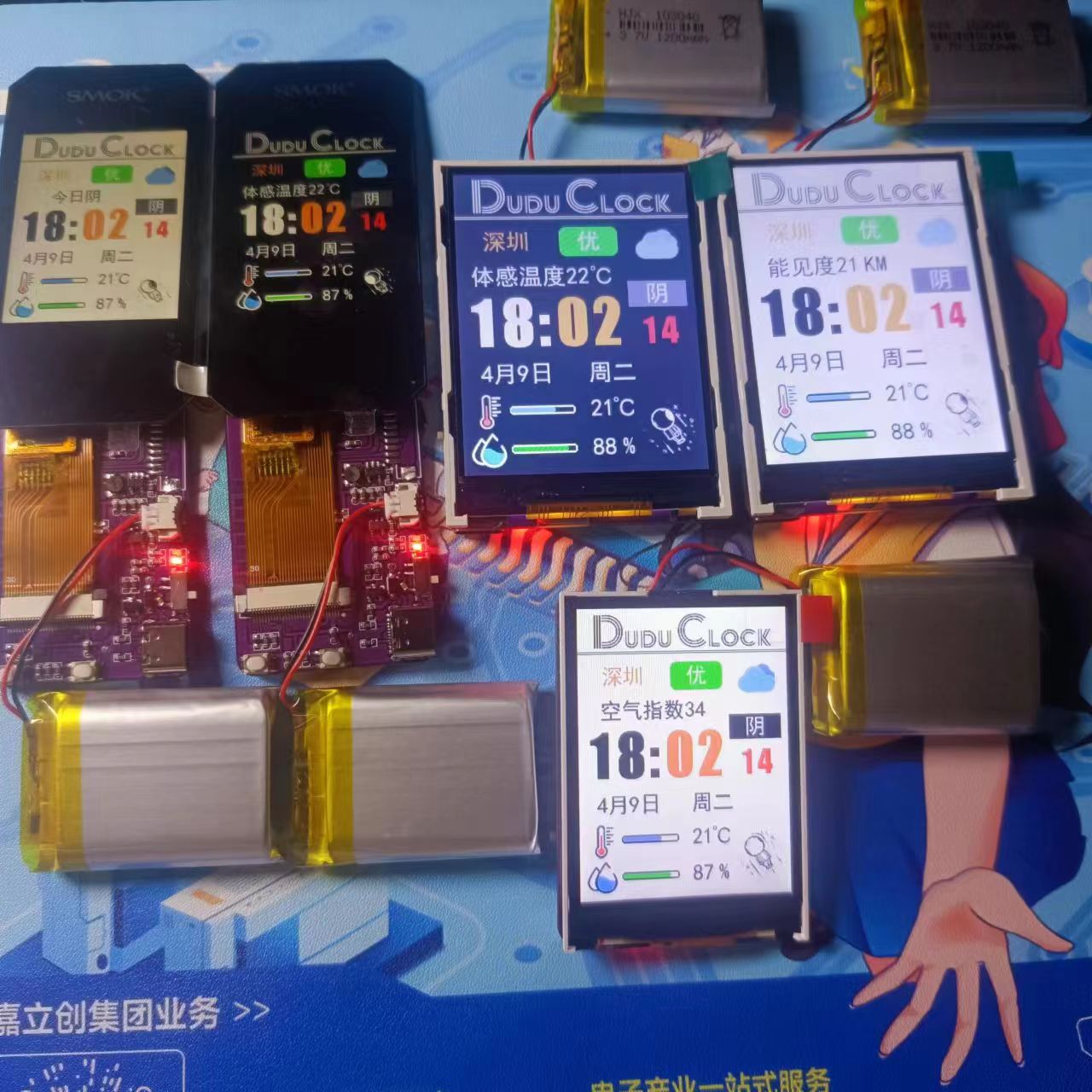

一款2.0寸的IPS彩屏ESP32C3开发板学习板带电容触摸屏网络时钟 桌面摆件电视机 天气空气质量显示器!
2.0英寸240*320分辨率IPS彩屏带电容触摸屏，支持锂电池供电,预留rtc电路（pcf8363时钟芯片）；预留六轴IMU（qmi8658c）；引出iic、uart、一个IO引脚方便连接更多外设!
项目亮点
——————————————————————————————————————————————————————————————
- 支持USB充电，锂电池供电；
- 2.0寸240*320分辨率IPS彩色显示屏，带FT6236U电容触摸屏；
- 预留板载RTC电路（PCF8563芯片）；
- 预留六轴IMU电路（QMI8658C芯片）；
- 引出ESP32C3的UART,IIC和一个IO接口，方便连接其它外设；
项目原理图介绍
——————————————————————————————————————————————————————————————

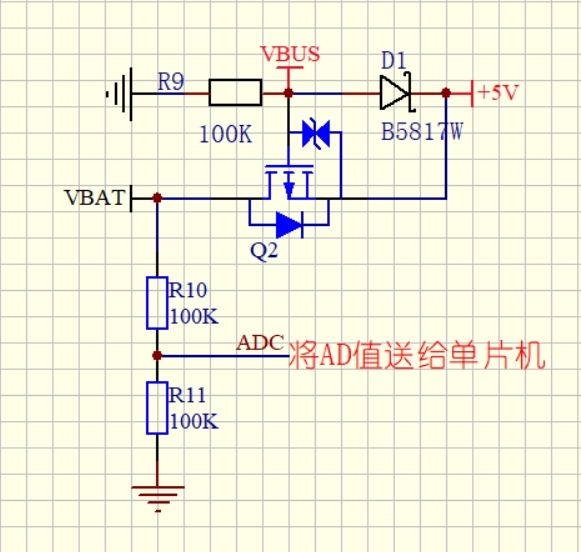

1,USB供电与锂电池供电自动切换电路，带采样锂电池电压：

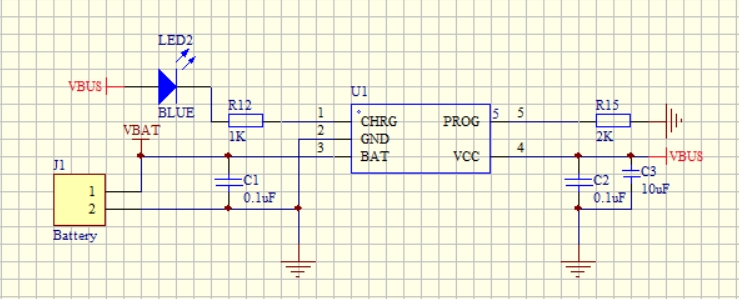

2，锂电池充电电路：

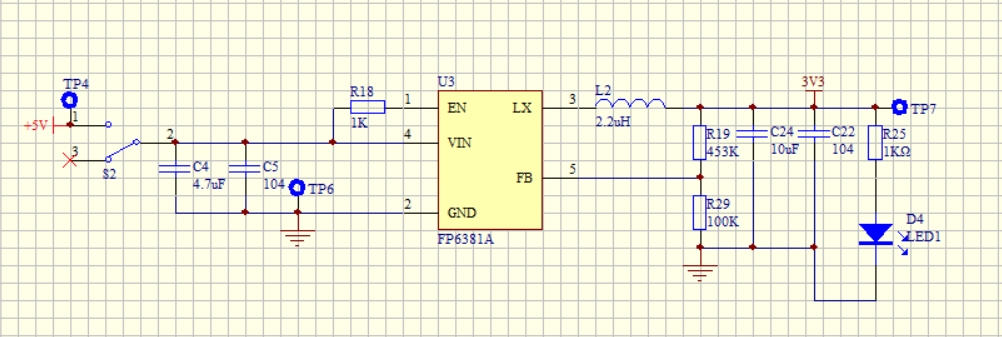

3，电源供电电路:

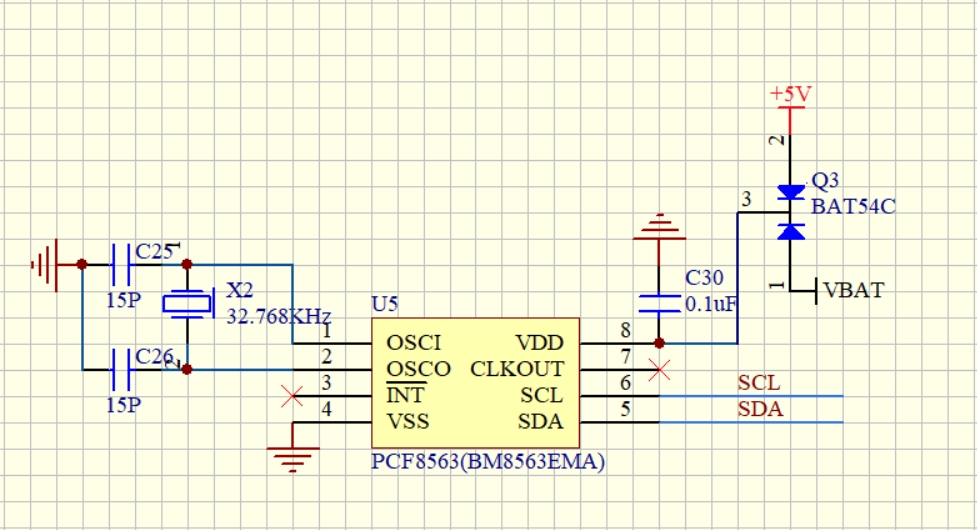

4，RTC电路：

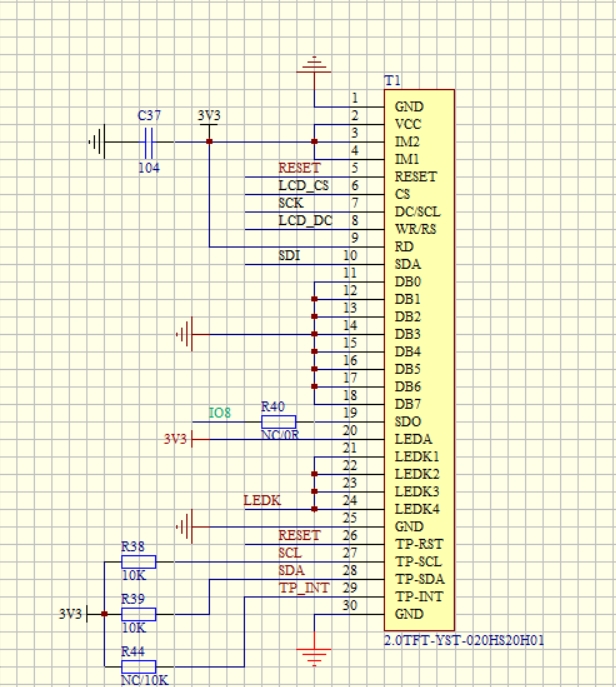

5，液晶屏电容触摸屏接口电路：

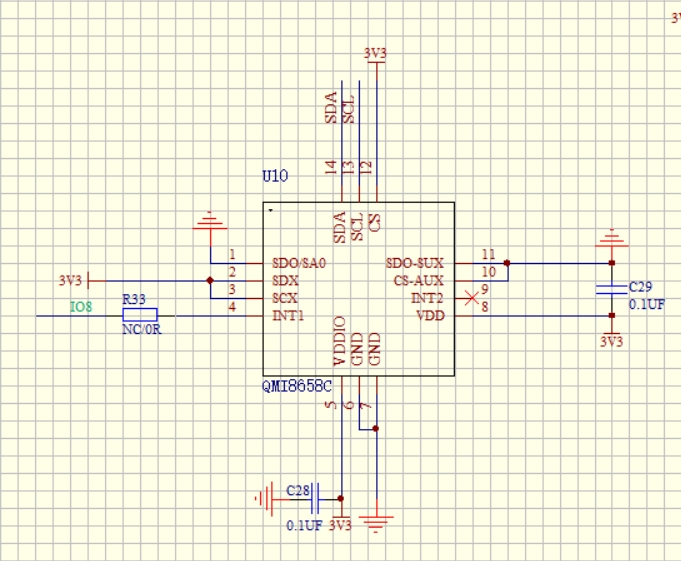

6.六轴IMU电路：

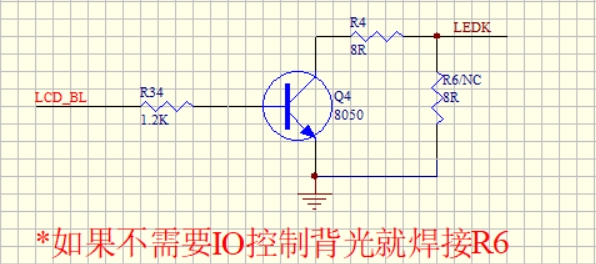

7,液晶屏背光电路:

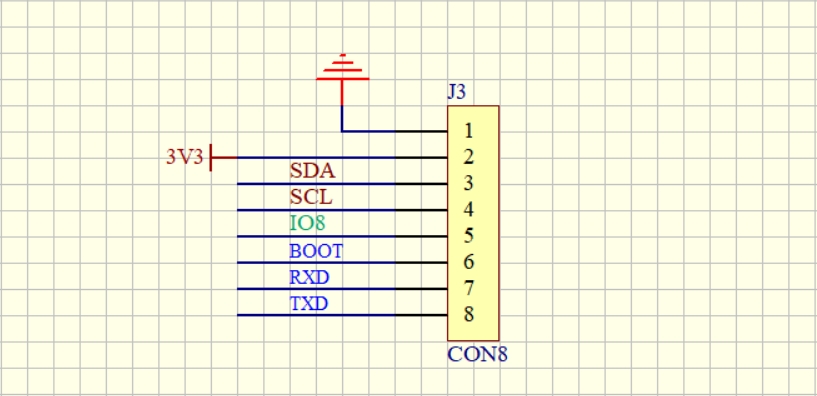

8,扩展外部接口:

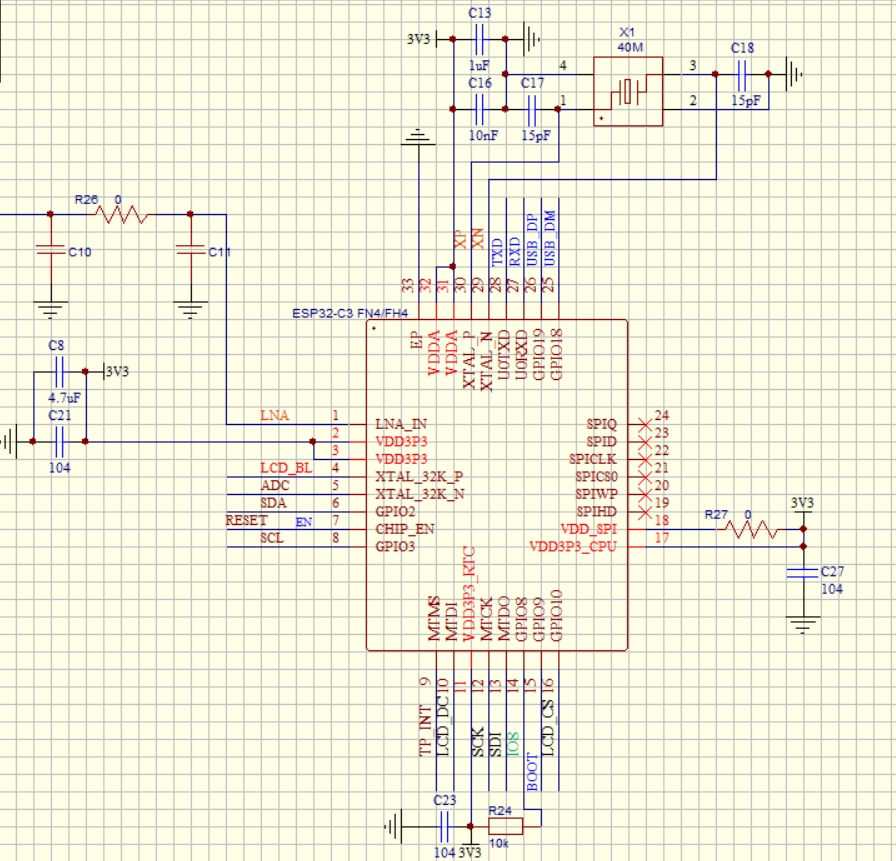

9,ESP32C3电路:
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
克隆工程工程成员
知识产权声明&复刻说明
本项目为开源硬件项目，其相关的知识产权归创作者所有。创作者在本平台上传该硬件项目仅供平台用户用于学习交流及研究，不包括任何商业性使用，请勿用于商业售卖或其他盈利性的用途；如您认为本项目涉嫌侵犯了您的相关权益，请点击上方“侵权投诉”按钮，我们将按照嘉立创《侵权投诉与申诉规则》进行处理。
请在进行项目复刻时自行验证电路的可行性，并自行辨别该项目是否对您适用。您对复刻项目的任何后果负责，无论何种情况，本平台将不对您在复刻项目时，遇到的任何因开源项目电路设计问题所导致的直接、间接等损害负责。
