TinySquare，PY32F030L1xD的最小开发板
4.9k
0
0
5
简介
一个蛋疼的小作品，PY32F030L1xD系列单片机的最小开发板。 （标签没有PY32，只能选STM32凑数，蓝瘦）
简介：一个蛋疼的小作品，PY32F030L1xD系列单片机的最小开发板。 （标签没有PY32，只能选STM32凑数，蓝瘦）开源协议
：CERN Open Hardware License
创建时间：2022-10-14 21:06:03更新时间：2023-03-13 11:38:58
描述
PY32F030L1xD是Cortex-M0+的单片机，特点是封装极小且并非WLCSP（DFN-8，1.5x1.5 mm^2），老实说这个单片机我也不知道能干啥😂就当图一乐了。

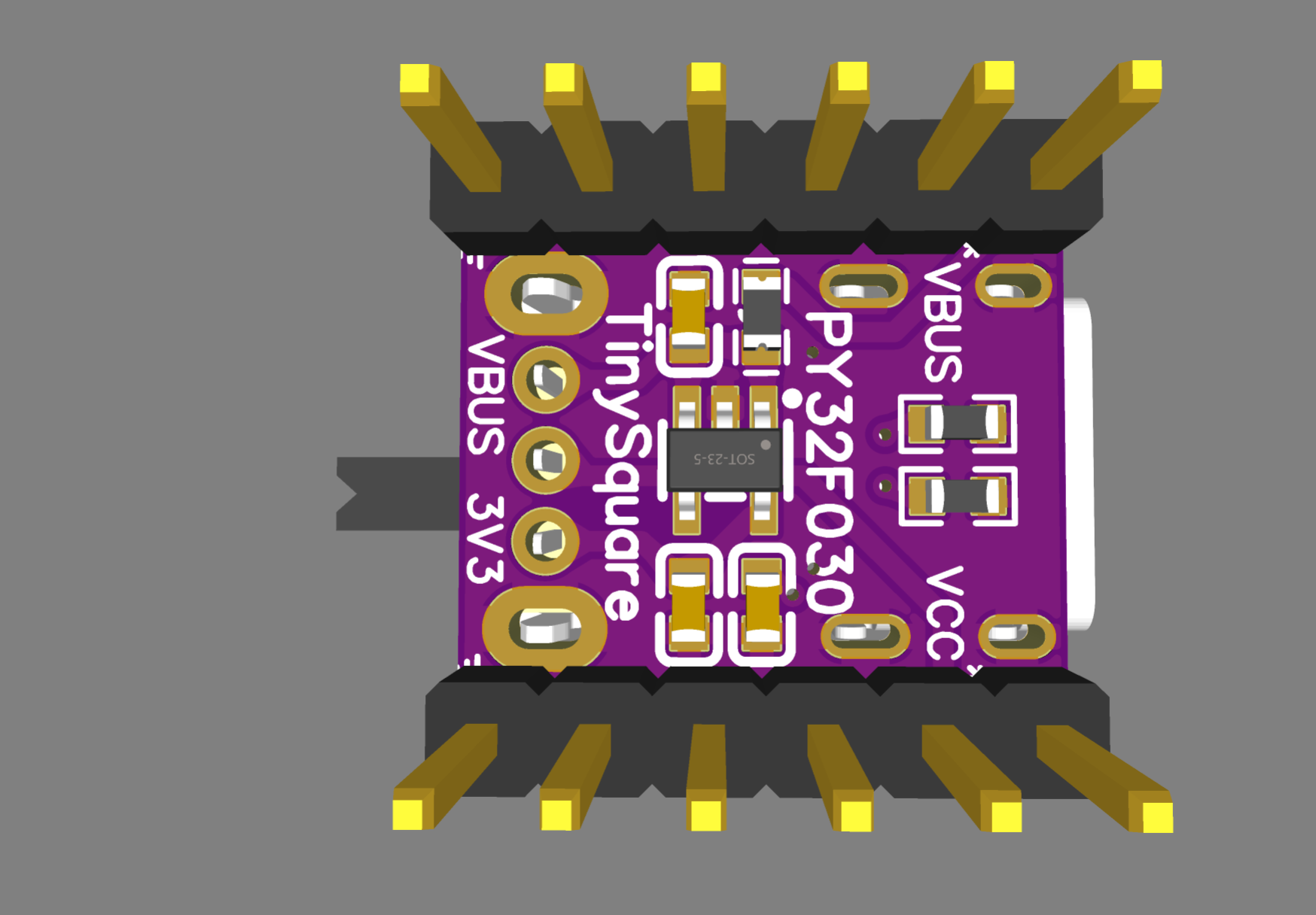

板子是600mil见方的大小，其中中间的4x2引脚和单片机两侧引脚一一对应，另外两侧分别是电源和地。
为了充分把板子塞满，我在板子上添加了USB Type-C 6pin接口和一个可供切换电压的开关，看着效果不错🤭当然如果不需要这些功能，也可以当作一个普通的DFN-8转DIP转接板使用。
板子已经验证过可用，J-Link可以识别到单片机，并且在5V和3.3V下都能正常工作。
