简介
基于ESP8266，与Arduino® UNO R3接口兼容的开发板
简介：基于ESP8266，与Arduino® UNO R3接口兼容的开发板开源协议
：GPL 3.0
创建时间：2021-11-01 11:48:53更新时间：2022-05-16 23:41:51
描述
简介
基于ESP8266，与Arduino UNO R3接口兼容的开发板。最大的作用是给商城白嫖的ESP8266模块一个安身之地。
特性
- 外形与Arduino® UNO R3兼容
- 与大多数的ESP8266模块兼容，如商城赠品WT8266-S5 ESP-12F
- Type-C接口，带有自动下载电路
- DC供电接受7~16V输入电压
- 通过优化的IO复用布局最大程度上减少ESP8266的IO不足问题。
- ADC接口使用运放跟随电路将ESP8266的ADC输入电压范围由0
1V扩展到05V - 独立的电源、通讯指示灯和用户LED指示灯（接在GPIO2上）
- 最小元件封装为0805，便于焊接
- 与Arduino 1.8'' TFT Shield兼容
说明
ADC选择

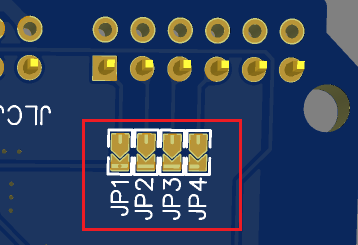

因为8266的ADC只有一路，而标准的Arduino® UNO R3有6路ADC通道，需要通过跳线JP1JP4选择连接到ESP8266的通道，JP1JP4同时只能有一个是短接的。
此外，A4A5通道变为IIC专用，不再具有ADC功能。
IO复用
因为ESP8266的IO数量不足，所以对应Arduino®的D3D7通道与D8D12通道复用。但是默认直连D8D12通道，D3D7悬空。如需连接D3D7通道，需要手动短接背面的JP5JP9，映射关系请参考原理图。
实物图片
设计图
未生成预览图，请在编辑器重新保存一次BOM
