标准版 STM32F401CCUx核心板
简介：体积小巧的STM32F401CCUx核心板
开源协议: GPL 3.0
描述
### 简介
体积小巧的STM32F401CCUx核心板，可以方便的在面包板上使用。
### 特性
* 体积小巧，可以方便的嵌入其他项目使用或在面包板上进行性能验证
* 通过跳线和电阻可选择USB的功能是使用UART还是内置USB-FS
* 两个LED：一个用于电源指示，一个用户自定义使用
* 用户LED由MOS驱动以最大限度减小对IO口信号的影响
* 3个按键：包含一个复位、一个BOOT选择和一个用户自定义按键（PA0）
* 用户自定义按键接在PA0上，可以作为待机唤醒使用。
* 引出了全部的IO口
* SWD调试接口

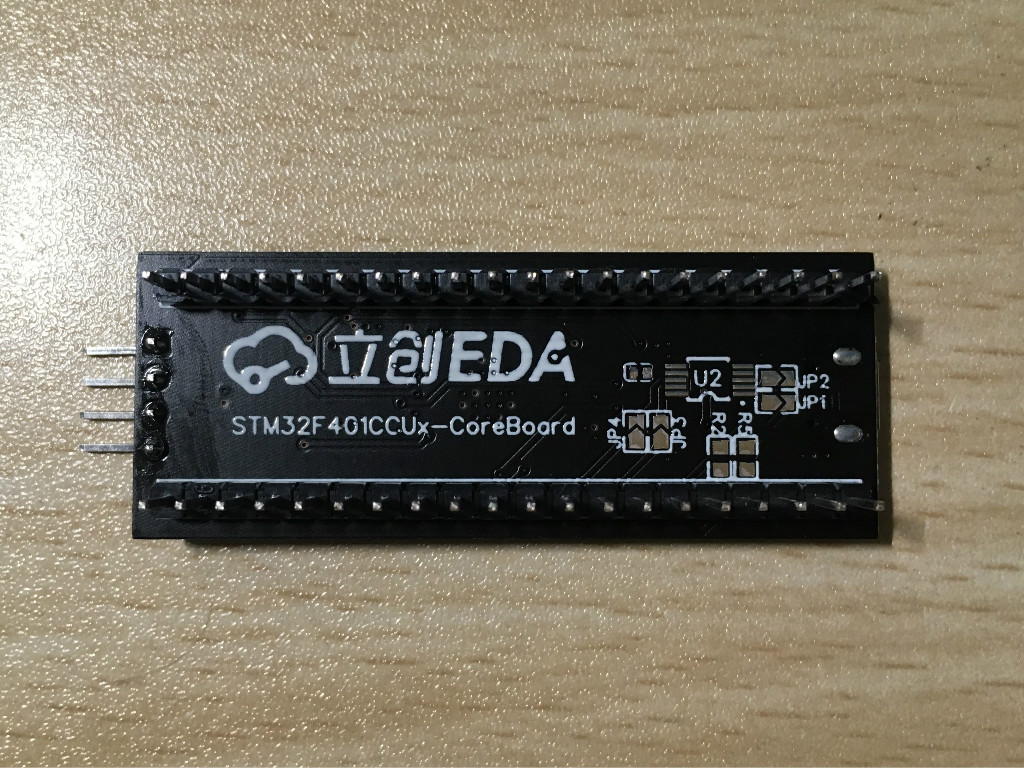

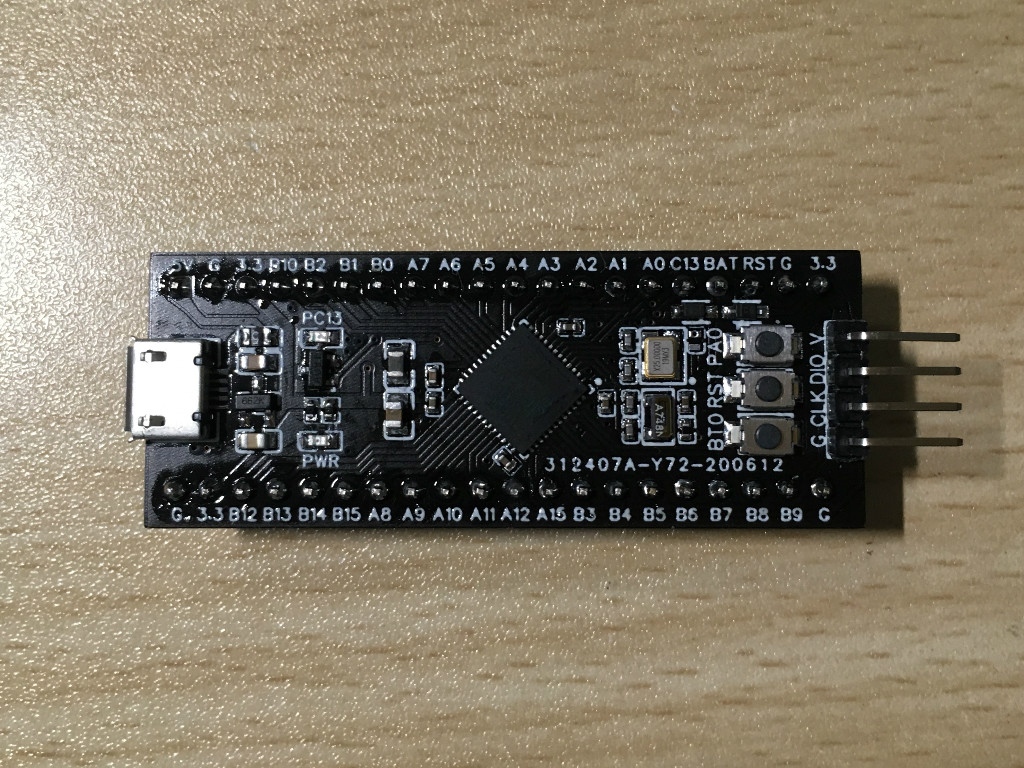

### 实物图片

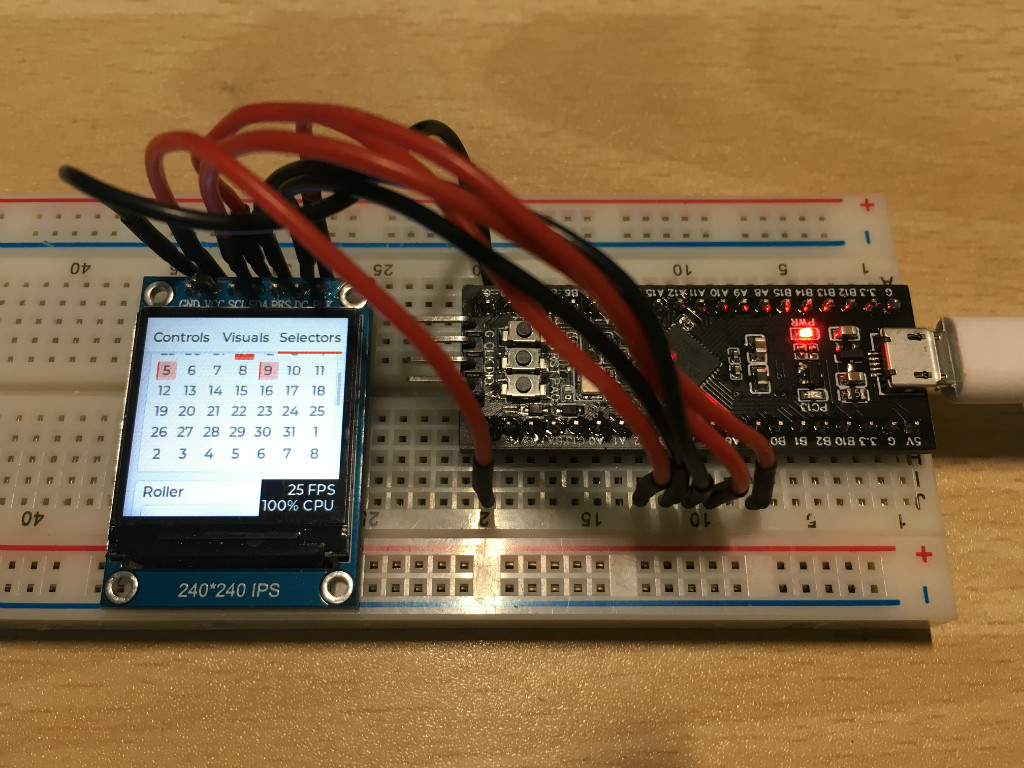

### 实机运行图片（LittleVGL Demo）
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | BAT54WS_C397611 | D1,D2 | SOD-323_L1.8-W1.3-LS2.5-RD | 2 |
| 2 | LED-0603_R | PC13 | LED0603_RED | 1 |
| 3 | JUMPER | JP4,JP3,JP1,JP2 | JUMPER-0603 | 4 |
| 4 | XC6206P332MR | U4 | SOT-23(SOT-23-3) | 1 |
| 5 | 1k | R1,R3,R4 | R0402 | 3 |
| 6 | 25MHz | X1 | OSC-SMD_4P-L3.2-W2.5-BL | 1 |
| 7 | 1u | C13 | C0603 | 1 |
| 8 | TS-1088R-02026 | RST,BT0,PA0 | SW-SMD_L3.9-W3.0-P4.45 | 3 |
| 9 | 32.768KHz | X2 | OSC-SMD_L3.2-W1.5 | 1 |
| 10 | 0.1u | C11,C1,C3,C4,C5,C6,C15 | C0402 | 7 |
| 11 | 10u | C12 | C0603 | 1 |
| 12 | L2N7002WT1G | Q1 | SC-70-3_L2.1-W1.3-P1.30-LS2.1-BR | 1 |
| 13 | 10uH | L1 | L0805 | 1 |
| 14 | 22 | R2,R5 | R0603 | 2 |
| 15 | 10u | C2 | C0805 | 1 |
| 16 | LED-0603_G | PWR | LED0603_GREEN | 1 |
| 17 | 0.5A/6V | F1 | F0603 | 1 |
| 18 | HDR-M-2.54_1x20 | J1,J2 | HDR-M-2.54_1X20 | 2 |
| 19 | HDR-M-2.54_1x4 | SWD | HDR-M-2.54_1X4 | 1 |
| 20 | U-F-M5DW-Y-4 | USB | MICRO-USB-A12 | 1 |
| 21 | 10p | C7,C8 | C0402 | 2 |
| 22 | 5p | C9,C10 | C0402 | 2 |
| 23 | 4.7u | C14 | C0402 | 1 |
| 24 | CH340E | U2 | MSOP-10_L3.0-W3.0-P0.50-LS5.0-BL | 1 |
| 25 | STM32F401CCU6 | U1 | UFQFPN-48_L7.0-W7.0-P0.50-BL-EP | 1 |
