标准版 AD834四象限乘法器
简介：AD834 500MHz带宽四象限乘法器
开源协议: GPL 3.0
描述
四象限乘法器利用 AD834 乘法器芯片实现 4 个通道的乘法运算， 带宽可达到 500MHz。由于 AD834 芯片的输出形式为集电极差分电流对，所以在电路后端使用了非平衡-平衡变压器 ETC1-1-13TR，使双端电流输出转化成单端电压输出，方便信号的下一级耦合和观测。
- - -

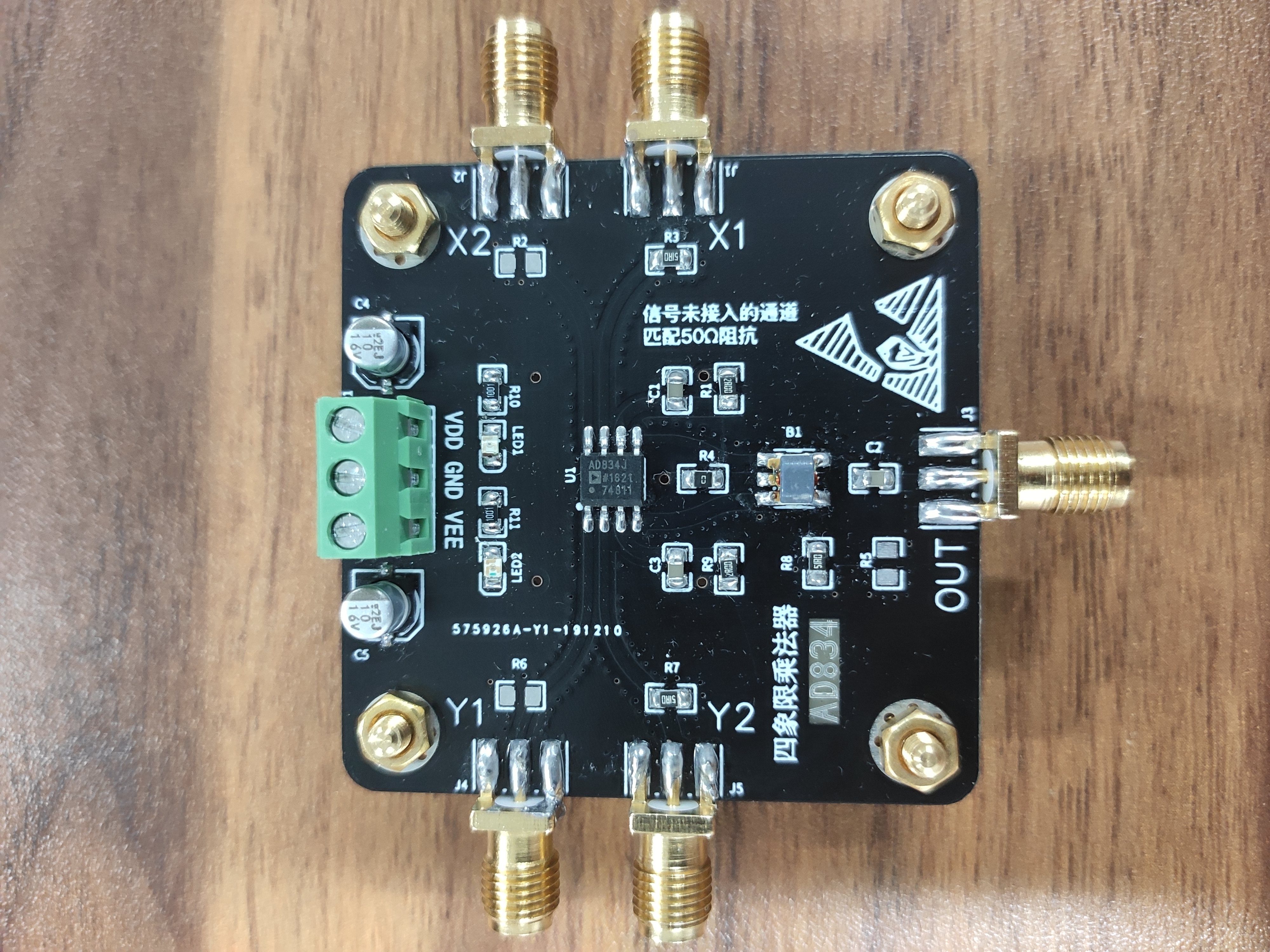

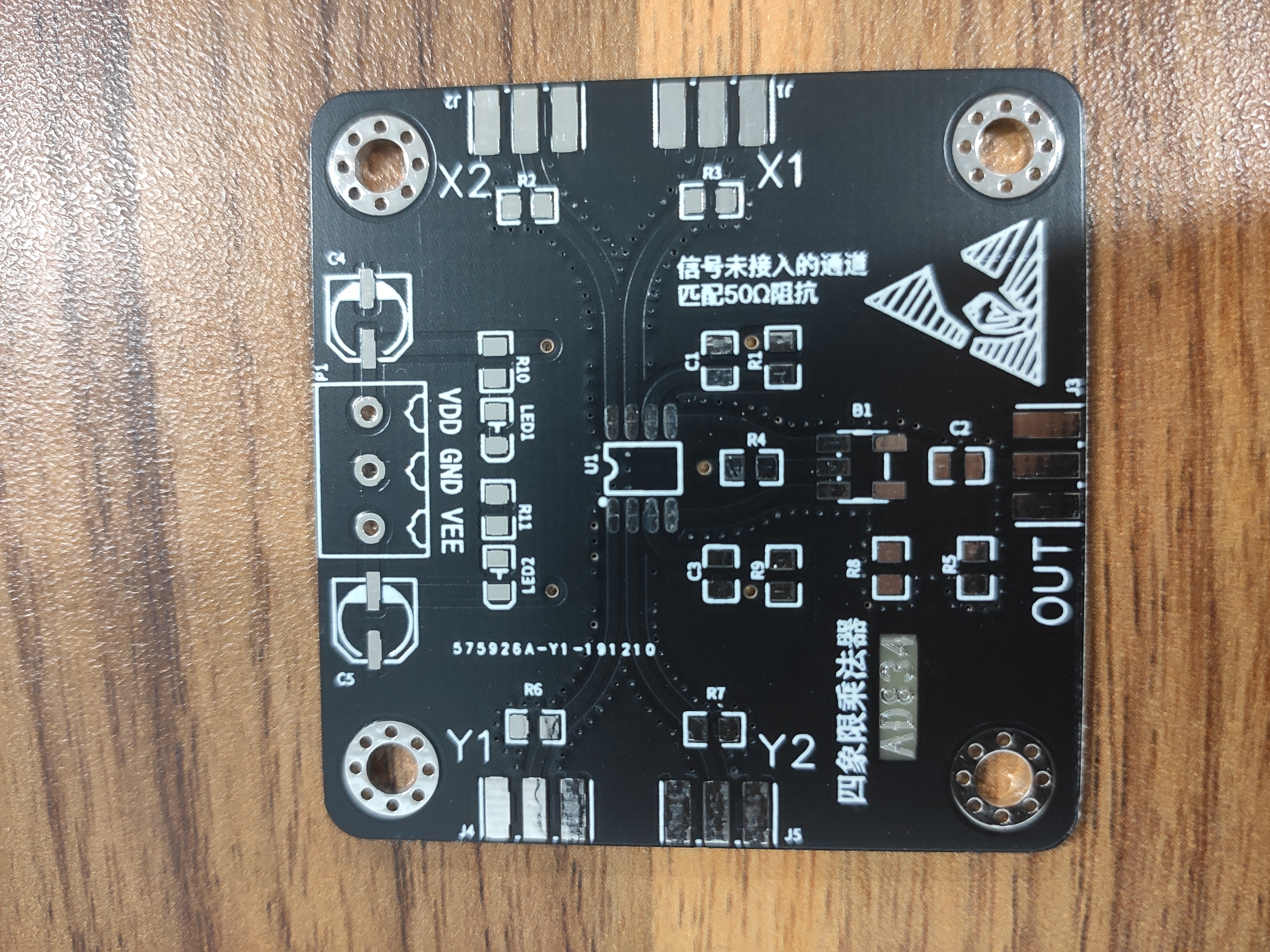

**实物图：**

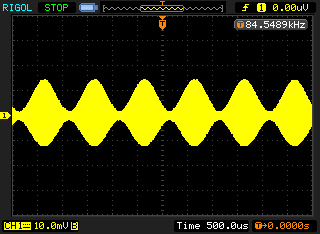

**测试结果：**
基波信号为频率 1kHz，振幅 2V 的正弦波。载波信号为频率 1MHz，振幅 2V 的正弦波。
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | CONREVSMA002 | J1,J5 | CON-SMA-MM031 | 2 |
| 2 | BALUN | B1 | SM-22 | 1 |
| 3 | 104 | C1,C2,C3 | C0805 | 3 |
| 4 | 51 | R1,R2,R3,R5,R6,R7,R8 | 0805 | 7 |
| 5 | 0 | R4 | 0805 | 1 |
| 6 | 4R7 | R9 | 0805 | 1 |
| 7 | 1k | R10,R11 | 0805 | 2 |
| 8 | 10u | C4,C5 | CAP-D5.0XH5.5 | 2 |
| 9 | AD834ARZ | U1 | SOIC-8 | 1 |
| 10 | KF128-3.81-3P | P1 | KF128-3.81-3P | 1 |
| 11 | 17-21/BHC-XL2M2TY/3T | LED1,LED2 | LED0805-RD | 2 |
| 12 | CONREVSMA003.031 | J2,J3,J4 | CON-SMA-EDGE031 | 3 |
