【全直插/兼容 Arduino Uno R3】冷饭开发板乙型二版(直插)

正在寻找其他开发板？请查阅 星鸢黛小姐的开发板介绍

需要为本开发板烧录 Arduino 提供的 BootLoader 以兼容相应产品？请参考 超详细：如何为你的Arduino及兼容板烧录BootLoader

版权声明与其他重要提示

• 本作品采用 知识共享署名-相同方式共享 3.0 未本地化版本许可协议 进行许可。
• 本作品兼容 Arduino UNO R3 开发板。本作品中有参考其硬件设计的部分，并遵守其采用的 CC-BY-SA 协议的传递性。“Arduino”是 Arduino 公司拥有的商标。
• 本作品是为 ATmega328P-PU 单片机（立创商城商品 C33901）制作的参考设计。

工程说明

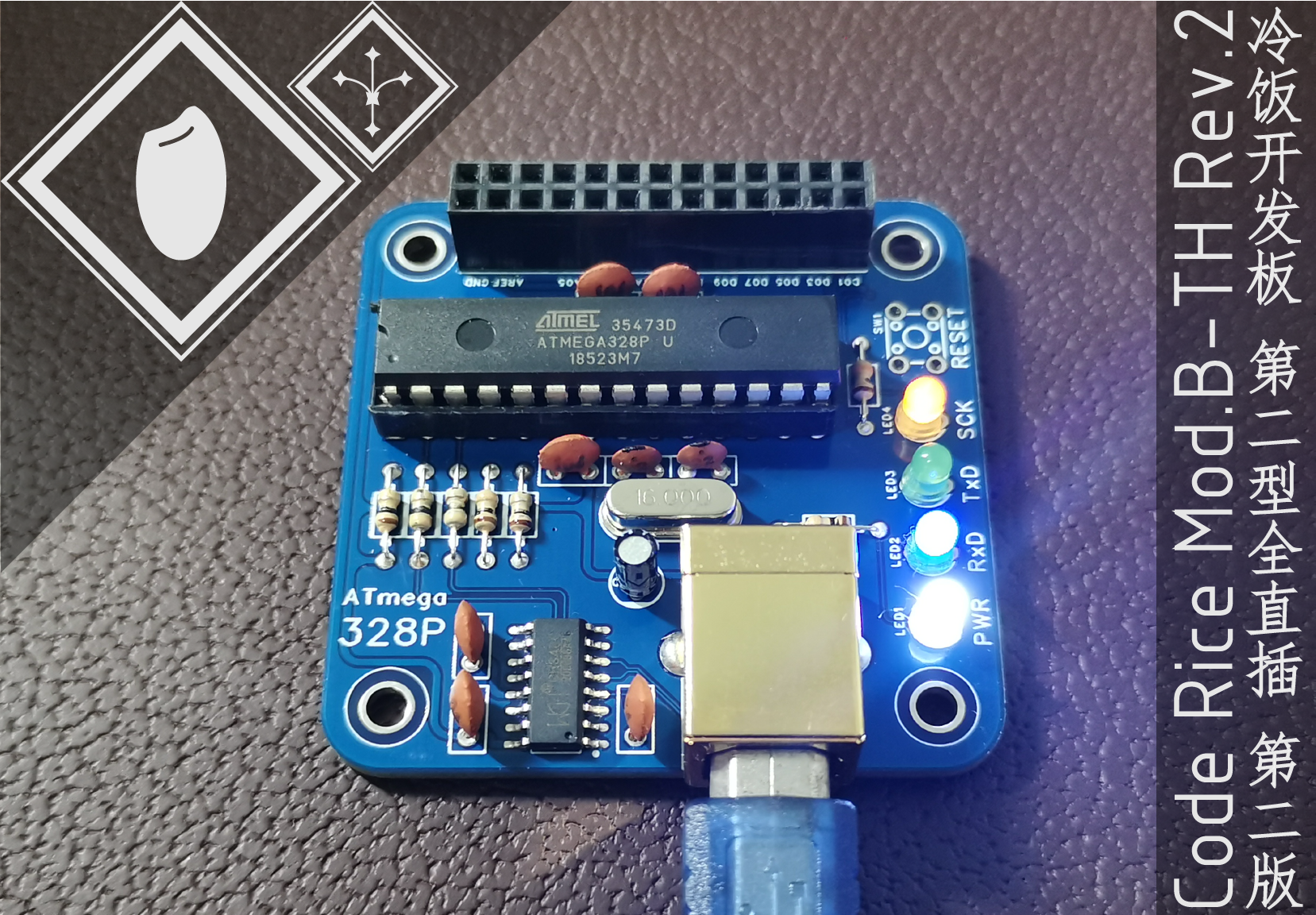

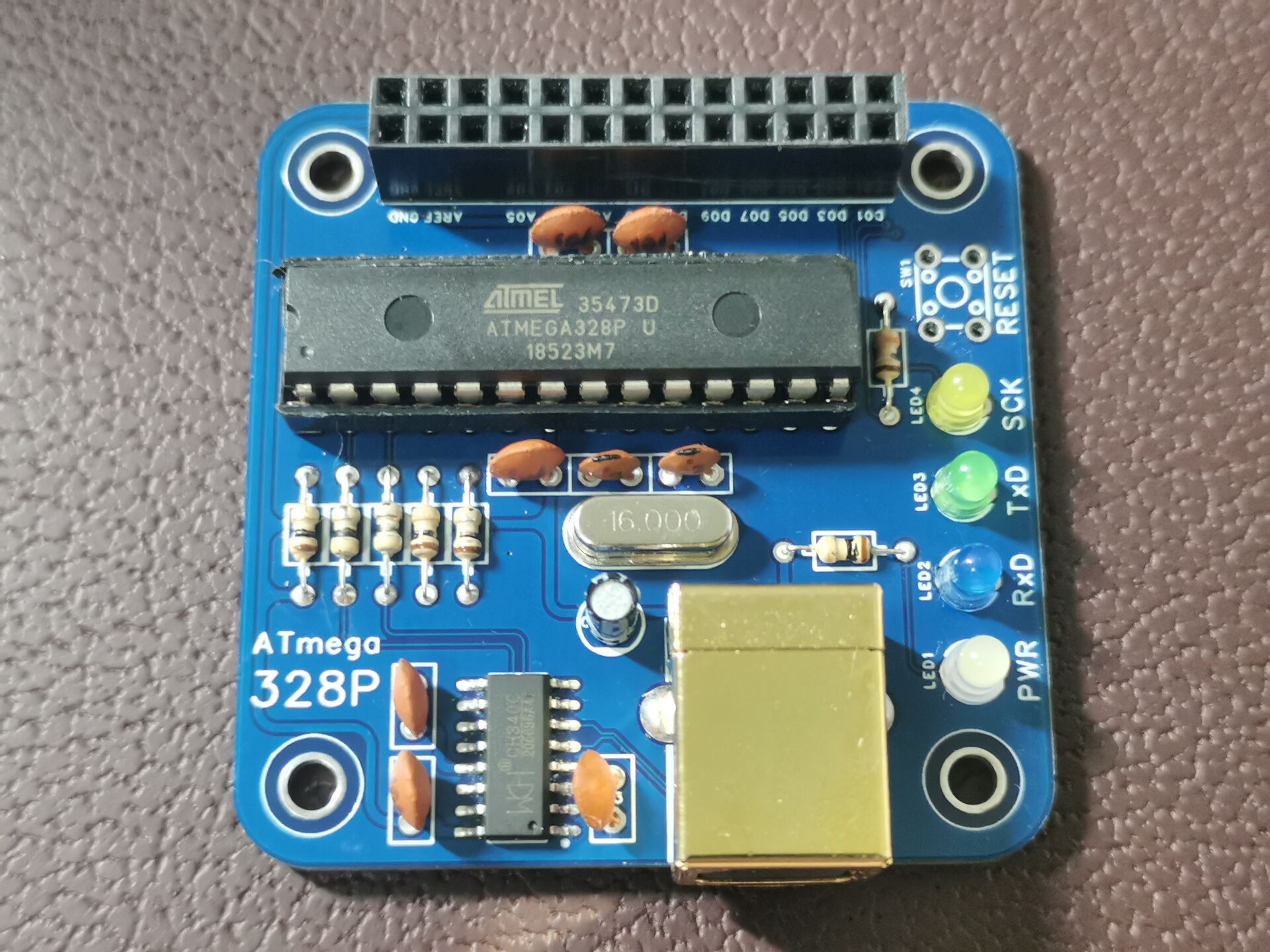

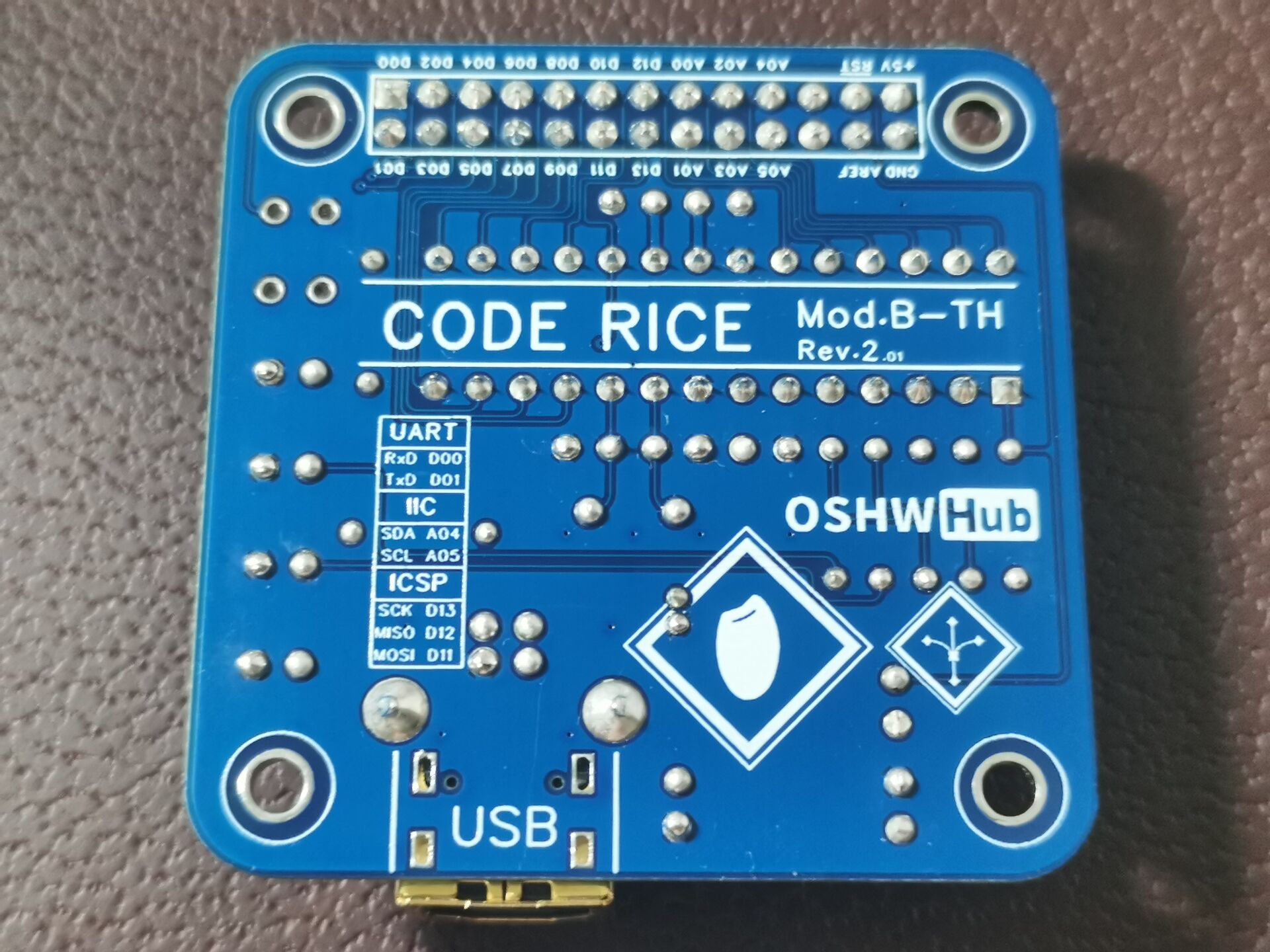

本作品是本人设计的第二块基于 ATmega 328P 的开发板。对比于往期工程，本作品在保持小体积的同时具有友好的引脚排序和（几乎）全直插布局。

关于直插式布局

为了尽可能降低制作难度，本作品尽可能的使用了直插安装的元件，仅 CH340C 芯片无相应直插产品。所幸其 SOP-16 封装是贴片元件中最好焊接的那一类。

对于 USB 连接器，这里提供了两种选择，请根据自身焊接技术水平和/或实际需求选择：

• USB TYPE-B 连接器，作为 USB 连接器中最不易松动的版本广泛应用在包括原版 Arduino 在内的大量场景，其全直插安装方式对新手非常友好；
• USB TYPE-C 连接器，最棒的连接器，其应用范围和扩张趋势各位一定有目共睹；但是 16P 贴片版本有着细密的针脚，需要对焊接技巧有一定的理解。

关于 BOM

请不要使用自动生成的 BOM。实际 BOM 见附件。这个问题是由于本人的开发习惯与 LCEDA 的自动 BOM 逻辑不同导致的，而且我不想改（

你知道的，元件选取不是非得按 BOM 来啊。尤其是这里用的 1/8W 色环电阻，你用常见的 1/4W 完全没有问题，直插嘛，掰掰脚就行嘛

连接性与功能

• 仅需插上 USB 连接线，或通过 5V 引脚提供 5.0V 电源即可满足单片机一切工作条件（若过高或过低可能导致开发板不能工作甚至损坏）；
• 20 个以兼容 Arduino 顺序排列的 IO；
• 可选的 USB Type-C 连接器与板载全速免驱 USB 2.0 转 UART 芯片（CH340C），连接到 UART 0；
• 带有复位按钮，另有 4 个 LED 指示灯分别显示电源、UART Rx/Tx、SCK（即数字端口 13，PB5）的状态；
• 未单独设置 ICSP 烧录口，若有需要可以从 GPIO 连接器上连接使用。

配置开发板

如果需要为本开发板烧录 Arduino 提供的 BootLoader 以兼容相应产品，请参考超详细：如何为你的Arduino及兼容板烧录BootLoader。

以下是一些建议阅读的资料。

• 如果您需要为开发板烧录 Arduino 的 BootLoader 以兼容相应产品，请访问 Bootloader | Arduino Documentation | Arduino Documentation 或参考互联网相关教程。
• 如果您需要安装 USB 转串口驱动以提升串口芯片的稳定性，请访问 USB转串口芯片 CH340 - 南京沁恒微电子股份有限公司 以阅览有关方法及获取所需计算机软件。

注意：以上外部链接仅供参考，本人不具有以上链接所指向页面及其中商标、文章、图片或附件等的权利。本人不对其网站及提供的计算机软件等内容的安全性负责。

更新与修复

联系作者

• 联系方式列表 GitHub 个人主页
• QQ 交流群 ★赛博考古学会★ (732574927)
• 开源硬件发布 立创开源平台 个人主页
• 支持与捐助 爱发电个人主页

由于平台特性，立创开源平台私信和评论可能不一定能回复、或回复间隔很长，敬请谅解。
