标准版 Benson Preamp 电吉他前级过载模拟效果器
简介：Benson Preamp 电吉他音箱前级模拟（过载通道）
开源协议: CC-BY-NC-SA 3.0
工程来源: 克隆自 Benson Preamp
描述

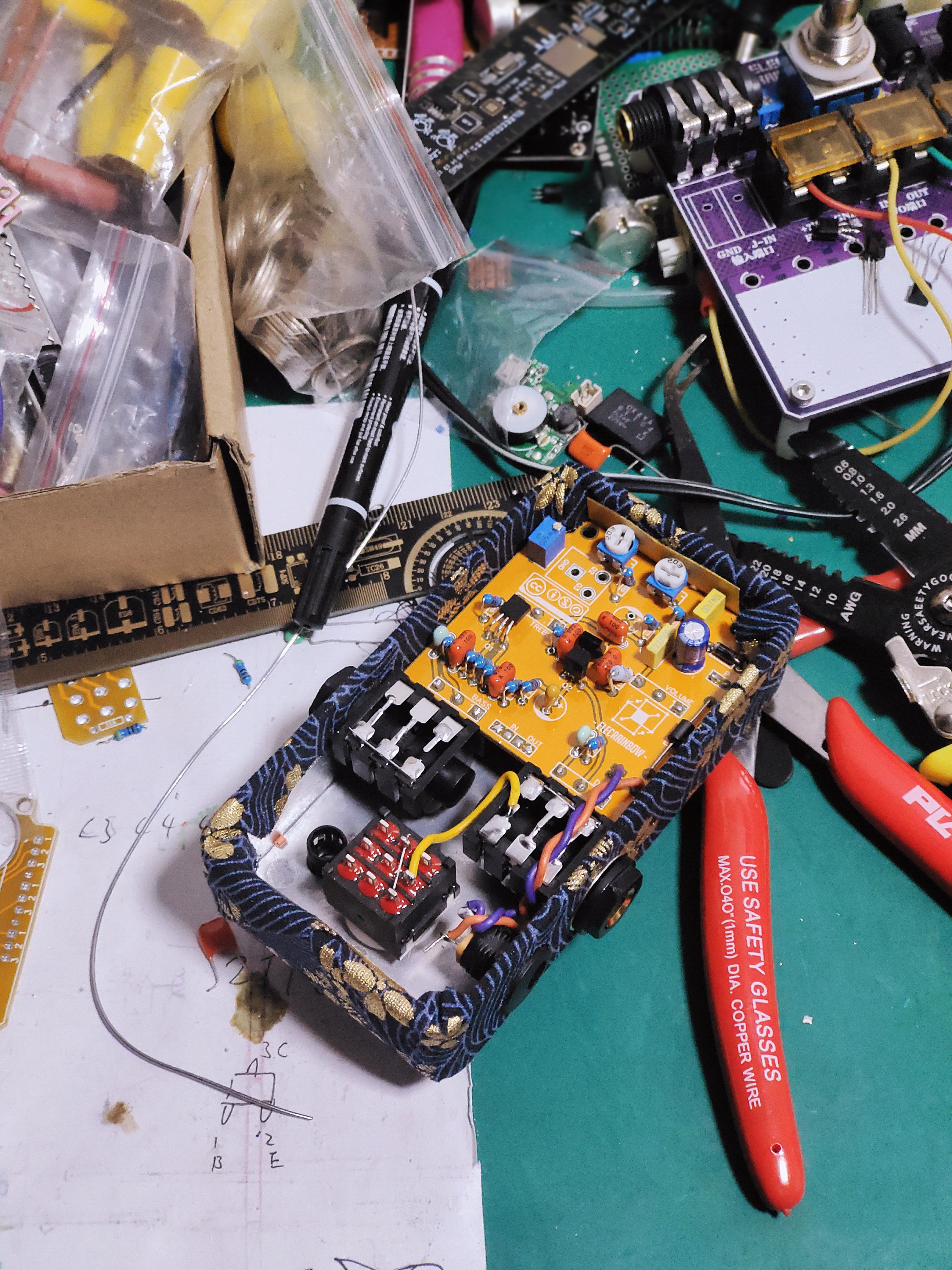

三颗FET模拟电子管放大，已验证通过

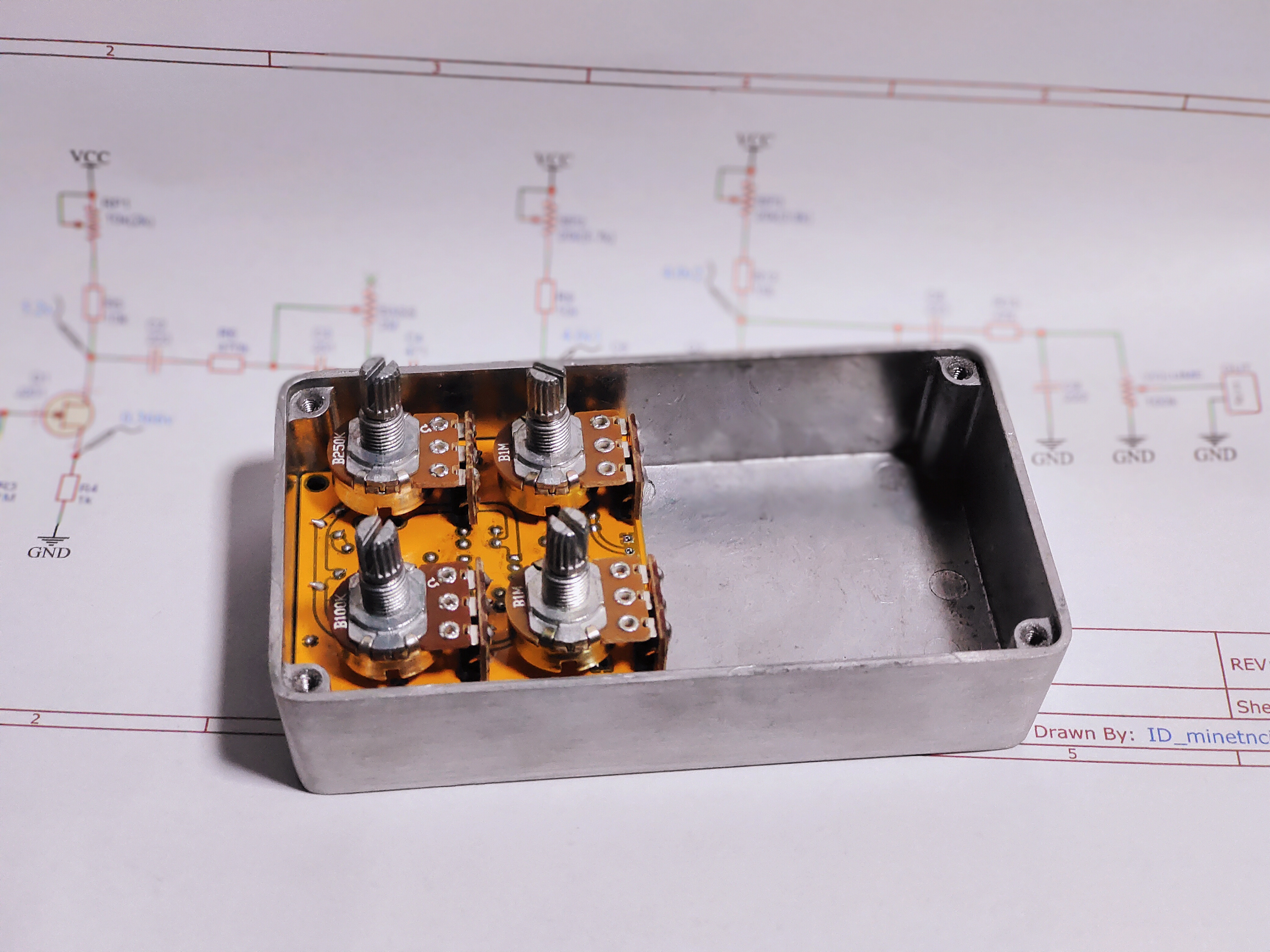

设计图
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 106 | *C10,C5 | CAP-D6.3×F2.5 | 2 |
| 2 | 2M | BASS | 电位器 | 1 |
| 3 | 104 | C1,C12 | 5MM电容 | 2 |
| 4 | 223 | C2,C6,C7,C8 | 5MM电容 | 4 |
| 5 | 251 | C3 | 5MM电容 | 1 |
| 6 | 471 | C4 | 5MM电容 | 1 |
| 7 | 222 | C9 | 5MM电容 | 1 |
| 8 | 107 | C11 | CAP-D6.3×F2.5 | 1 |
| 9 | 1N5818 | D1 | DO-41_BD2.4-L4.7-P8.70-D0.9-RD | 1 |
| 10 | 1M | DRIVE | 电位器 | 1 |
| 11 | HDR-F-2.54_1x2 | IN,OUT,POW | HDR-F-2.54_1X2 | 3 |
| 12 | J201 | Q1,Q2,Q3 | TO-92-3 | 3 |
| 13 | 1M | R1,R3 | 电阻（小） | 2 |
| 14 | 220k | R2 | 电阻（小） | 1 |
| 15 | 1k | R4,R8,R11 | 电阻（小） | 3 |
| 16 | 10k | R5,R9,R12 | 电阻（小） | 3 |
| 17 | 470k | R6,R7 | 电阻（小） | 2 |
| 18 | 100k | R10 | 电阻（小） | 1 |
| 19 | 47k | R13 | 电阻（小） | 1 |
| 20 | 10k(2k) | RP1 | RES-ADJ-TH_3266W | 1 |
| 21 | 20k(5.7k) | RP2 | RES-ADJ-TH_3266W | 1 |
| 22 | 20k(3.9k) | RP3 | RES-ADJ-TH_3266W | 1 |
| 23 | 250k | TREBLE | 电位器 | 1 |
| 24 | 100k | VOLUME | 电位器 | 1 |
