PEX8748 PCIE扩展卡

4.2k

简介：基于PEX8748 PCIE switch的PCIE扩展卡，加入了一颗MCU解决PEX搭配部分SSD使用时会只能协商到PCIE Gen1的问题，且能实时显示工作状态

开源协议

：

CC BY-NC-SA 4.0

创建时间：2024-01-09 10:35:00更新时间：2025-07-17 13:55:09

描述

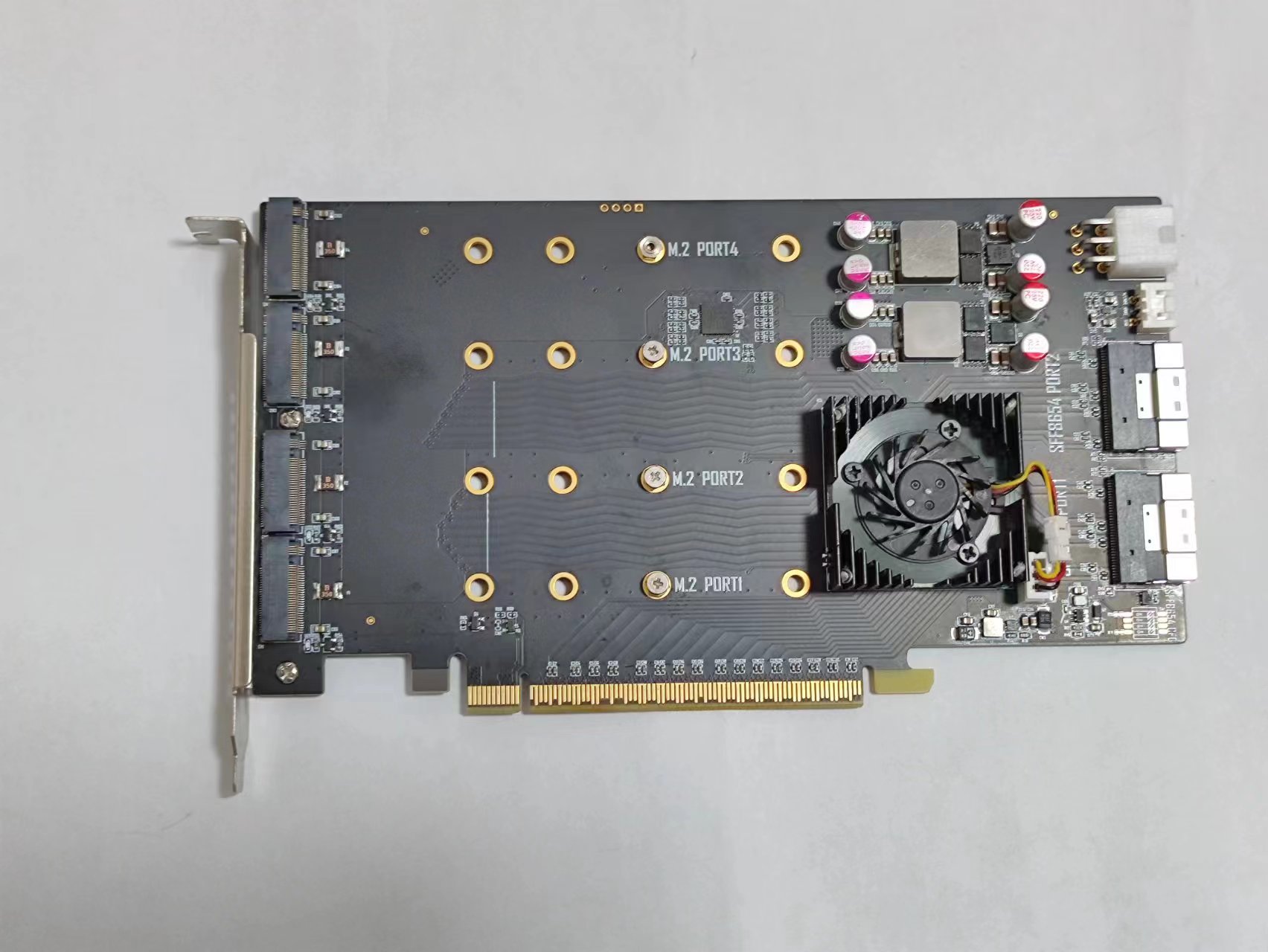

基于PEX8748 PCIE switch的PCIE扩展卡，可以从一个PCIEX16插槽扩展出4个M.2接口和2个SFF-8654 8i接口

修改自此工程，在此基础上做了一些修改

修改了整体布局，使整卡长度更短
加入了一颗MCU以解决PEX搭配部分SSD使用时会只能协商到PCIE Gen1的问题
通过MCU可以读取到每个接口的状态，连接速度和宽度，并且实时通过LED显示出来（见视频）

阻抗叠构见PCB文件内的说明

附件bin文件为MCU的程序bin档，推荐使用STM32cube programer烧录

挡板链接

散热链接

设计图
