简介

SM3257 48pin的主控板,带有写保护开关,支持TSOP48 BGA100,BGA152封装的NAND颗粒

简介:SM3257 48pin的主控板,带有写保护开关,支持TSOP48 BGA100,BGA152封装的NAND颗粒

开源协议

CERN Open Hardware License

创建时间:2022-04-09 17:46:21更新时间:2024-09-16 14:58:09

描述

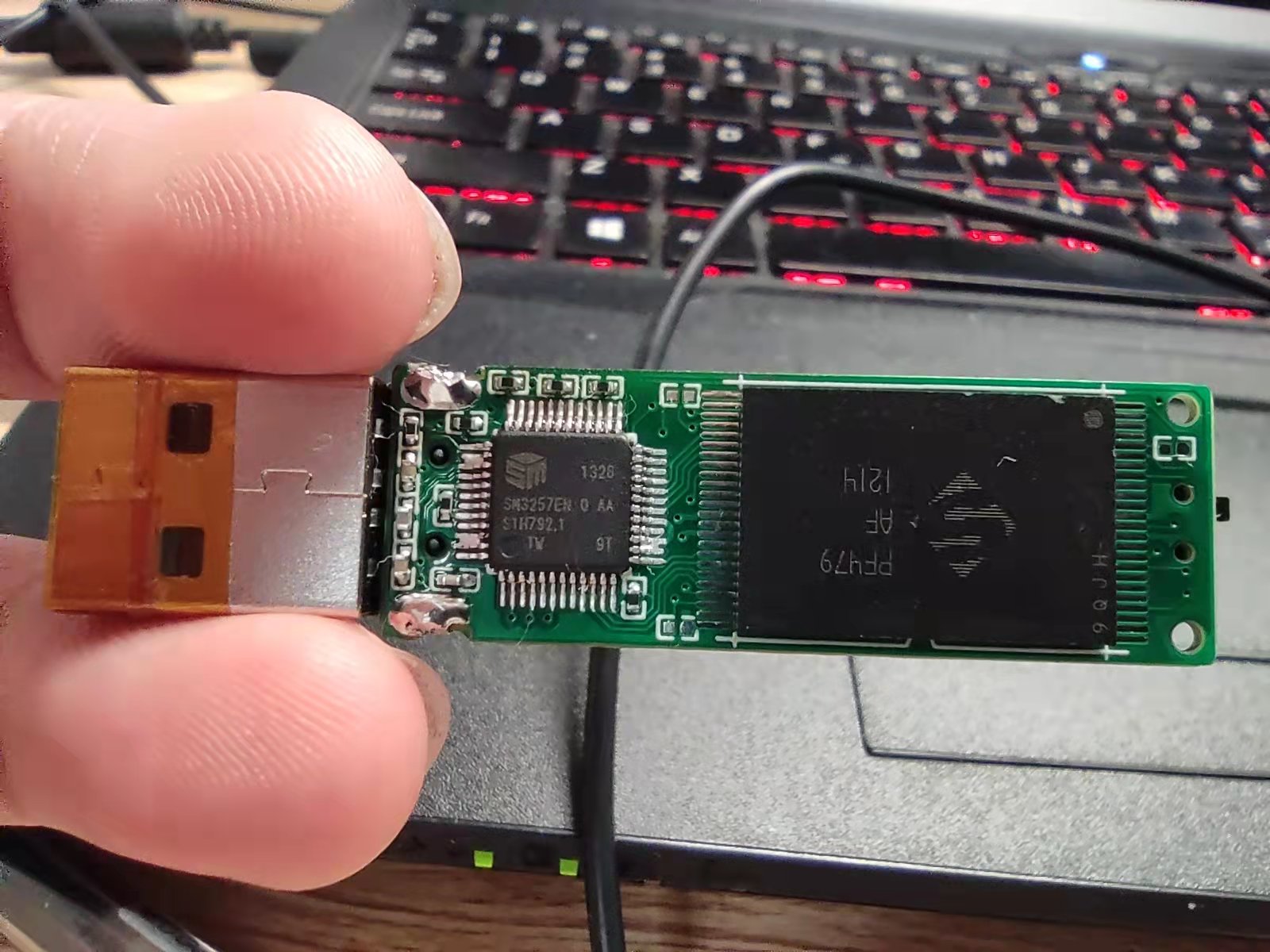

BGA100 TSOP48焊盘的板子:

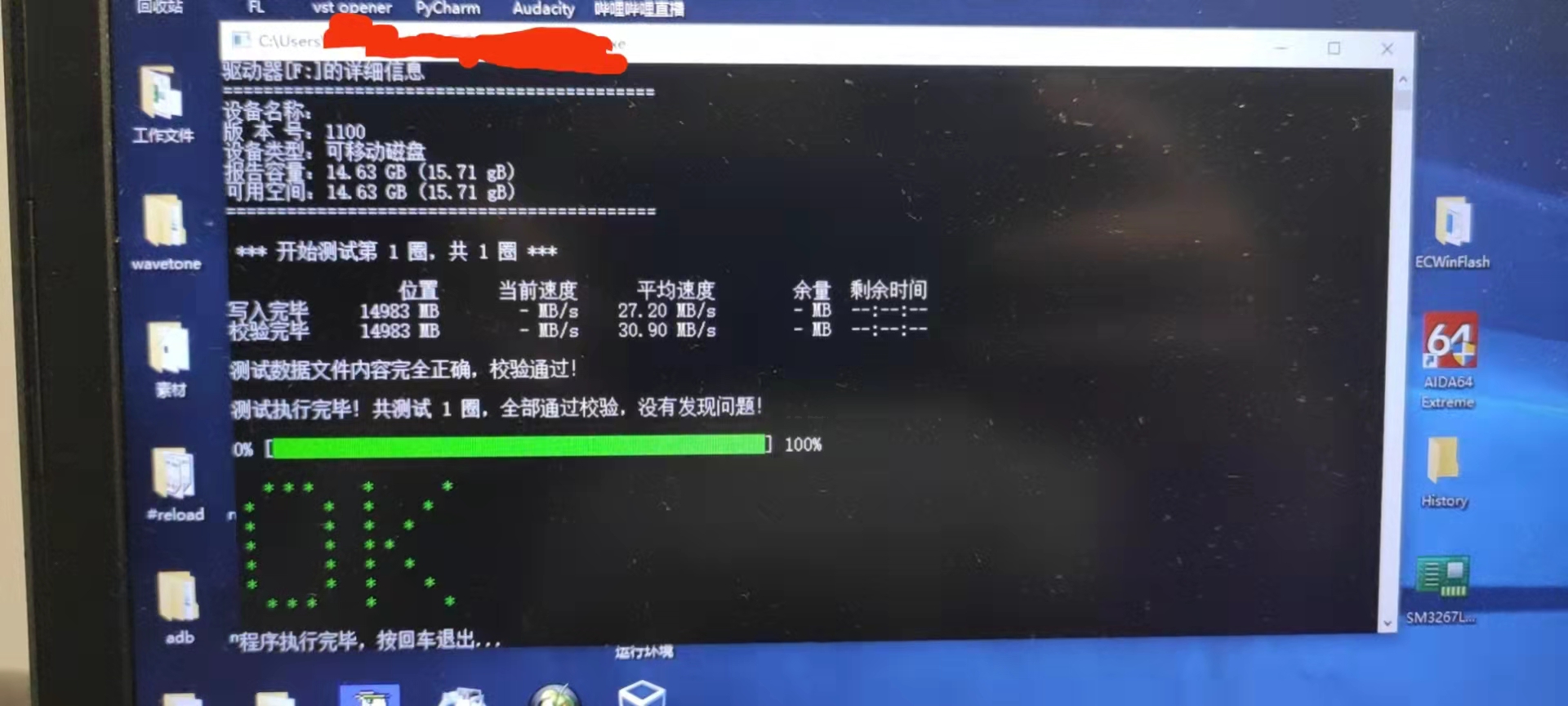

测试的芯片:SMI3257EN Q AA 和 PF479

VCCQ跳线应该起作用

SB跳线参考了海鲜市场卖的IS918主控板的跳线,不知道起不起作用。

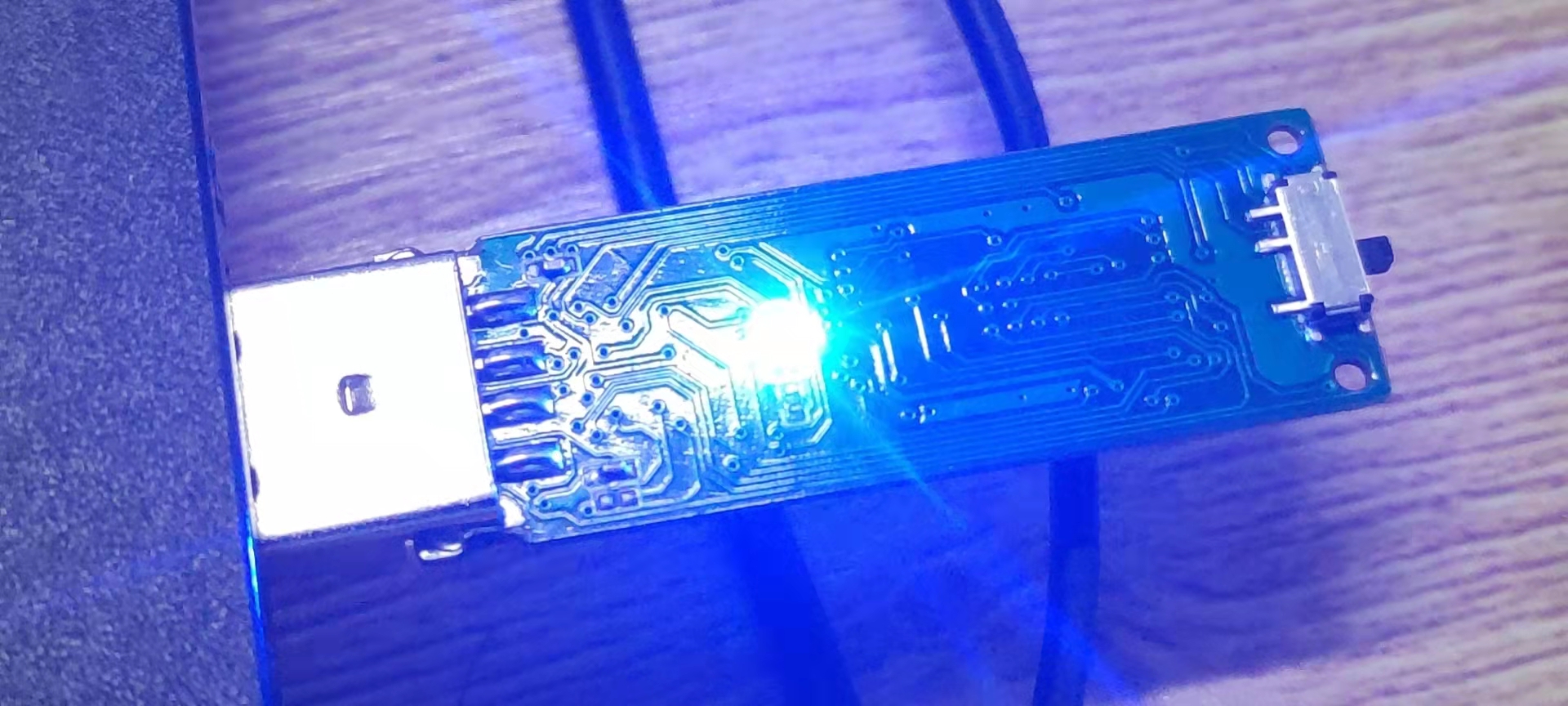

板子背面留了一大片空白,用于打上自己喜欢的图案。



BGA152焊盘的板子:

测试的芯片:SMI3257EN Q AA 和 29F64B08OCME1

VCCQ跳线应该起作用

外置一颗XC6220A331MR LDO给NAND芯片供电。

板子背面留了一大片空白,用于打上自己喜欢的图案。
